![Orion Вымпел-1,5 КВт №23 [13/16] Рис 5](/img/pdf.png)

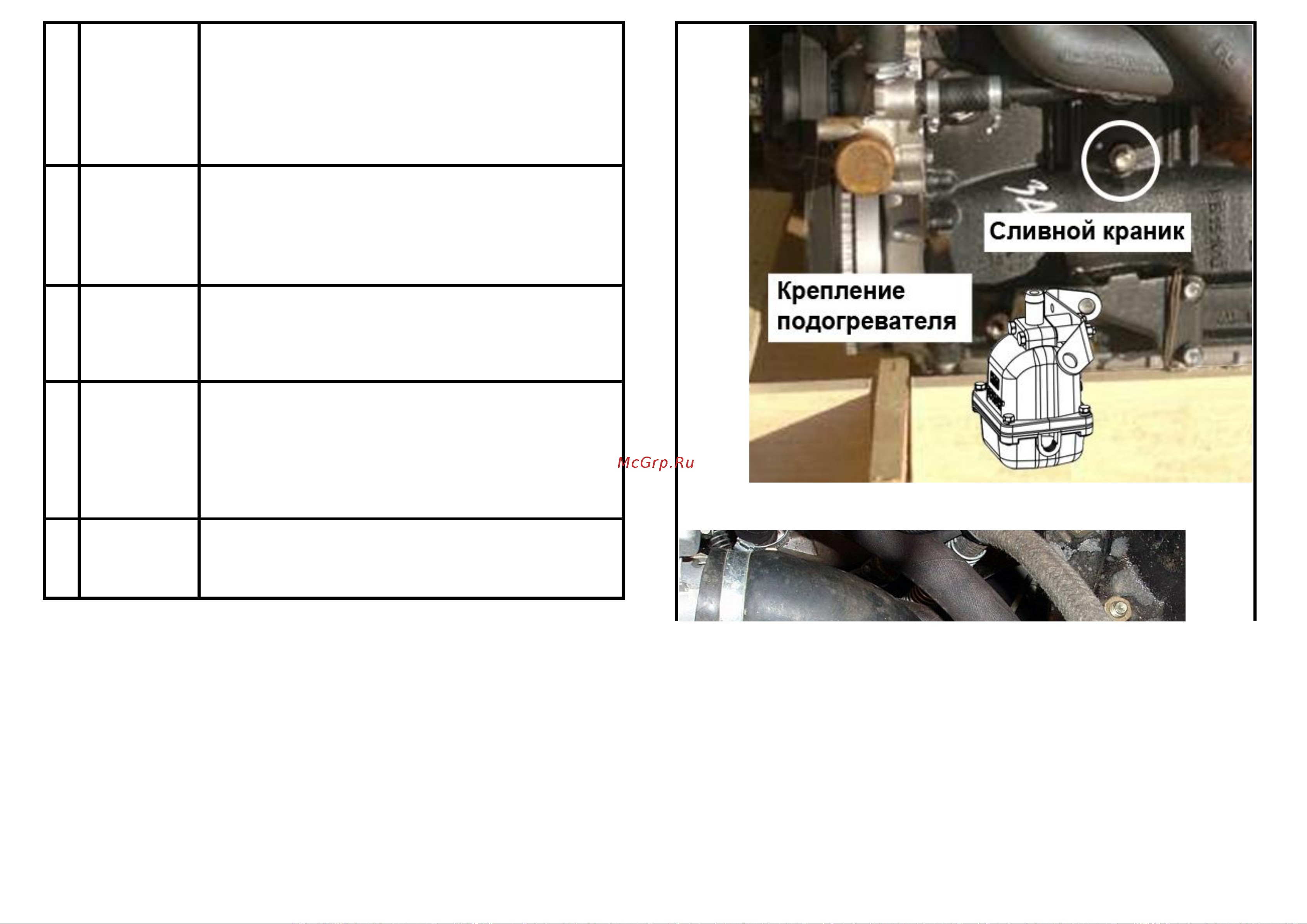

Orion Вымпел-1,5 КВт №23 [13/16] Рис 5
Вставьте пружину в выходной рукав.
Проложите выходной рукав к штуцеру, вкрученному
вместо сливной пробки.
Наденьте хомут.
Свободный конец выходного рукава наденьте на штуцер.
Затяните все хомуты.
Залейте через входной рукав 250 мл охлаждающей
жидкости.
Наденьте хомут.
Наденьте свободный конец входного шланга на боковой
отвод тройника №02.
Затяните все хомуты.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 5.3
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
Рис. 5.2
Проверка
работы
10
Заливка
охлаждающей
жидкости
9
6
Монтаж
отводящего
рукава
Монтаж
подводящего
рукава
7
