![Orion Вымпел-1,5 КВт №23 [4/16] Рис 2](/img/pdf.png)
Orion Вымпел-1,5 КВт №23 [4/16] Рис 2
Вставьте пружину L=250 в выходной рукав и протолкните
к подогревателю.
Рис. 2.3
Проложите выходной рукав. Наденьте хомут. Свободный
конец выходного рукава наденьте на штуцер в блоке
цилиндров.
Затяните все хомуты.
Для Волги: наденьте на выходной рукав обрезок шланга
и закрепите шланг на крыло с помощью
перфорированного хомута и самореза.
Залейте через входной рукав 250 мл охлаждающей
жидкости.

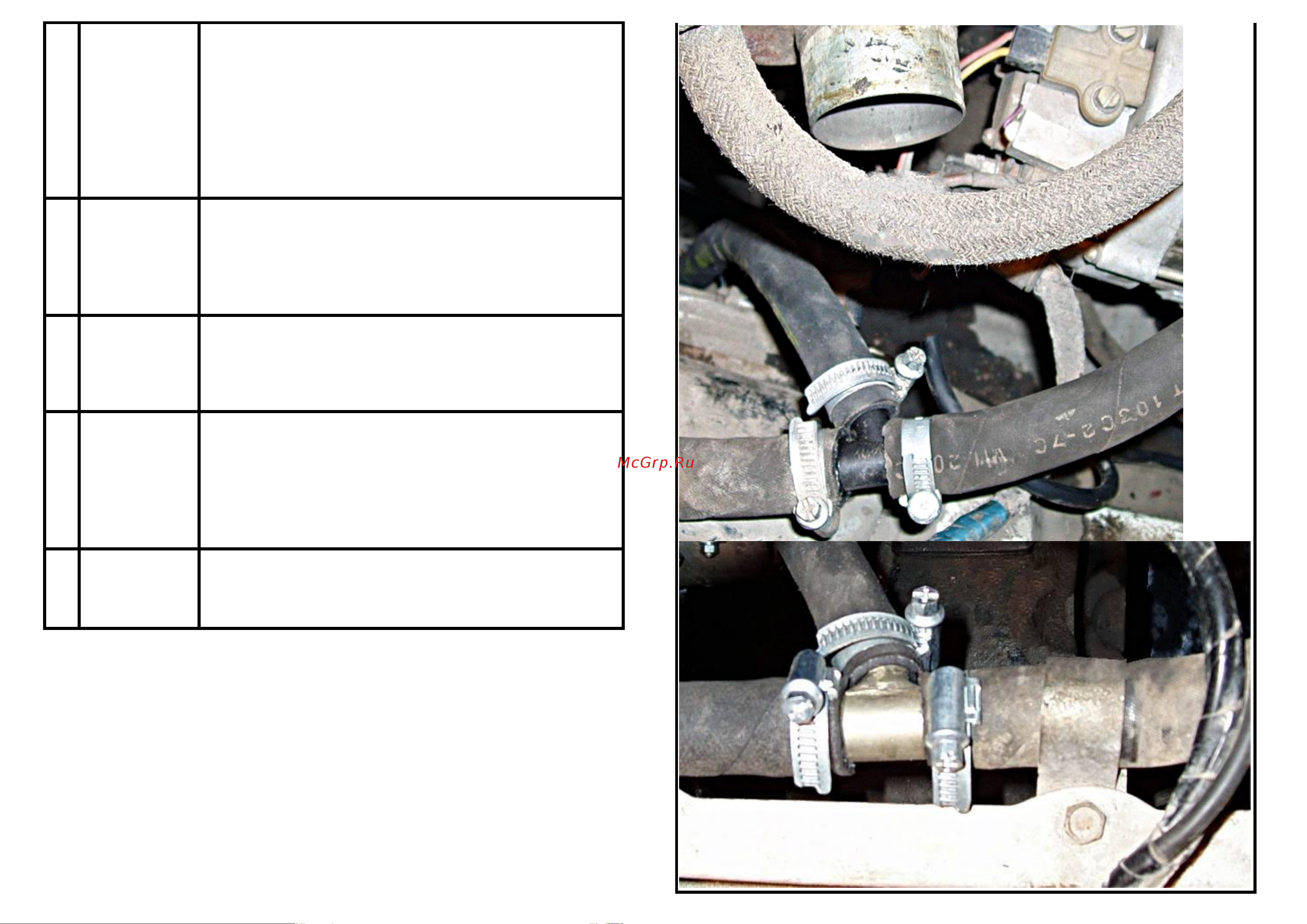

Наденьте на входной рукав хомут. Наденьте свободный
конец входного шланга на боковой отвод тройника №03,
соединяющего отопитель с насосом двигателя.
Затяните все хомуты.
8
Фиксация
сетевого
провода
Проложите сетевой провод и зафиксируйте его
ремешками, чтобы защитить от механических
повреждений, а также исключить возможность контакта с
подвижными или нагревающимися частями двигателя.
Рис. 3.2
Залейте охлаждающую жидкость.
Проверьте соединения на наличие подтекания ОЖ, при
подтекании проверьте монтаж и устраните подтекание.
Установите элементы, снятые при установке
подогревателя.
Запустите двигатель на 3-5 минут, и после остановки
двигателя долейте ОЖ при необходимости.
Включите подогреватель в сеть 220 В (должен появится
шум нагревающейся ОЖ), проверьте что выходной рукав
нагревается.
Через 3-5 минут выключить подогреватель.
6
Рис. 2.4
ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после
прогрева двигателя до рабочей температуры (термостат должен быть открыт) и
проверки эффективности работы отопителя салона. Это необходимо сделать
для устранения воздушных пробок в системe.
Монтаж
подводящего
рукава
7
Проверка
работы
Рис. 2.4
10
Заливка
охлаждающей
жидкости
9
Монтаж
отводящего
рукава
