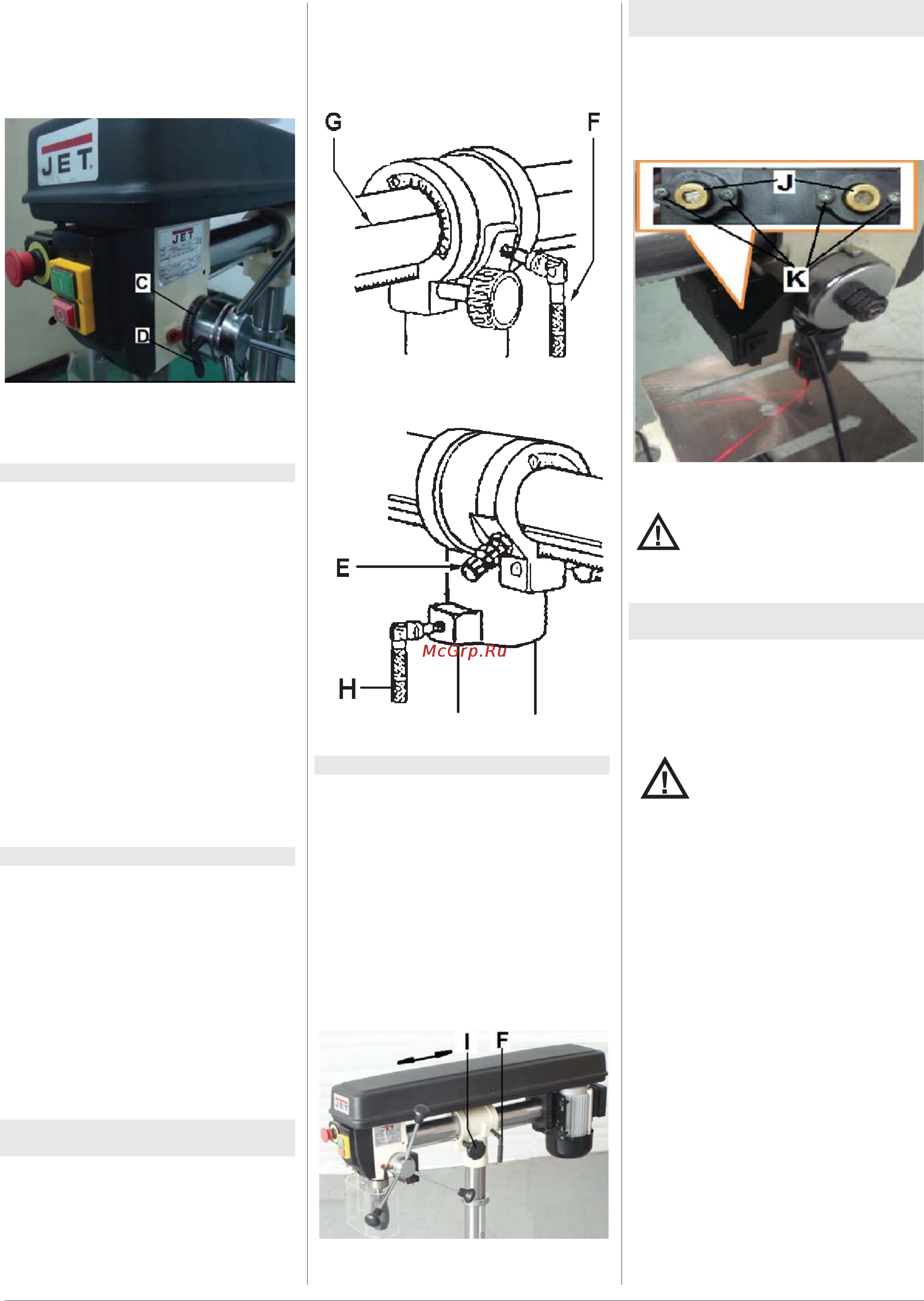

13 Радіально-свердлильний верстат JDR-34 / JDR-34FУкраїнська 13
фіксуючий штифт (E, Рис. 5) і
виверніть його.
Треба ослабити рукоятку затиску (F,
Рис. 4) і повернути у відповідності зі
шкалою та базовою лінією (G).
Рис.4
Знову затягніть рукоятку затиску.
Рис.5
6.6 Регулювання виліту
Вимкніть електроживлення, витягніть з
розетки мережевий штекер.
Свердлувальна головка може бути по-
вернена навколо стійки на 360°.
Для цього потрібно послабити рукоят-
ку затиску (H, Рис. 5).
Виліт по відношенню до стійки може
бути відрегульований.
Треба ослабити рукоятку затиску (F).
За допомогою ручки настройки (I)
може бути досягнуто бажане регулю-
вання.
Рис.6
Затягніть ручку затиску.
Опустіть шпиндель із затисну-
тим свердлом на бажану глибину
свердління.
Поверніть установче кільце (C, Рис. 3)
проти годинникової стрілки до упору і
затисніть його гвинтом з головкою (D).
Рис.3
Таким чином, свердло зупиниться на
цій висоті.
6.3 Зміна частоти обертання
Відкрийте кришку приводного ременя.
Табличка із зазначеними числами
обертів ходу ременя знаходиться на
внутрішній стороні кришки приводного
ременя.
Враховуйте ці дані при кожній зміні
числа обертів.
Проведіть зміну числа обертів:
Вимкніть електроживлення, витягнув-
ши з розетки мережевий штекер.
Зробіть ремінь слабкішим.
Змініть положення ременя відповідно
до таблички
чисел обертів ходу реме-
ня.
Натягніть ремінь.
Закрийте кришку приводного ременя
6.4 Поворот столу
Вимкніть електроживлення, витягнув-
ши з розетки мережевий штекер.
Для повороту столу послабте гвинти з
шестигранною головкою.
Увага:
Гвинти з шестигранною головкою
повинні бути тільки злегка ослаблені, в
іншому випадку весь вузол столу може
впасти.
Знову затягніть гвинти з шестигранною
головкою.
6.5 Поворот свердлильної
головки
Вимкніть електроживлення, витягніть з
розетки мережевий штекер.
Свердлувальна головка може бути
повернута на 45° вправо (R) і на 90°
вліво (L).
Для повороту на 90° витягніть
6.7 Регулювання перехресного
лазера
Обидва лінійних лазера (J, Рис.
7) повинні бути встановлені так,
щоб їх промені сходилися в центрі
свердління.
Для регулювання послабте ручки на-
стройки (K).
Рис.7
Увага! Лазер классу 2
Ніколи не дивіться у луч лазеру
7. Контроль та технічне
обслуговування
Загальні вказівки.
Перед проведенням на верстаті робіт з
технічного обслуговування, ремонту та
очищення верстат повинен бути забез-
печений від пуску в експлуатацію.
Увага!
Витягніть мережевий штекер з розет-
ки!
Через рівномірні проміжки часу зма-
щуйте невеликою кількістю мастила:
- шліцьовій приводний вал шпинделя
- зубчасті зачеплення пінолі шпинделя.
Враховуйте, що стругальні ножі,
обгумовані вали приводу руху за-
готовки, плоскі, поліклинові, клинові
та інші ремені, а також ланцюги, що
використовуютьсяі в конструкції вер-
стата, відносяться до деталей швид-
козношуваних (витратні матеріали) і
вимагають періодичної заміни.
Гарантія на такі деталі не
поширюється.
Захисні кожуха, окремі деталі з пла-
стика і алюмінію, які використовуються
в конструкції верстата, виконують
запобіжні функції.
Заміні по гарантії такі деталі не
підлягають.
Підключення та ремонт електрооблад-
нання повинен робити тільки
електрик
