Jet JDR-34F (10000395M) [26/28] Электросхема радиально сверлильного станка jdr 34 и jdr 34f
![Jet JDR-34F (10000395M) [26/28] Электросхема радиально сверлильного станка jdr 34 и jdr 34f](/views2/1201817/page26/bg1a.png)
26 РусскийРадиально-сверлильный станок JDR-34 / JDR-34F

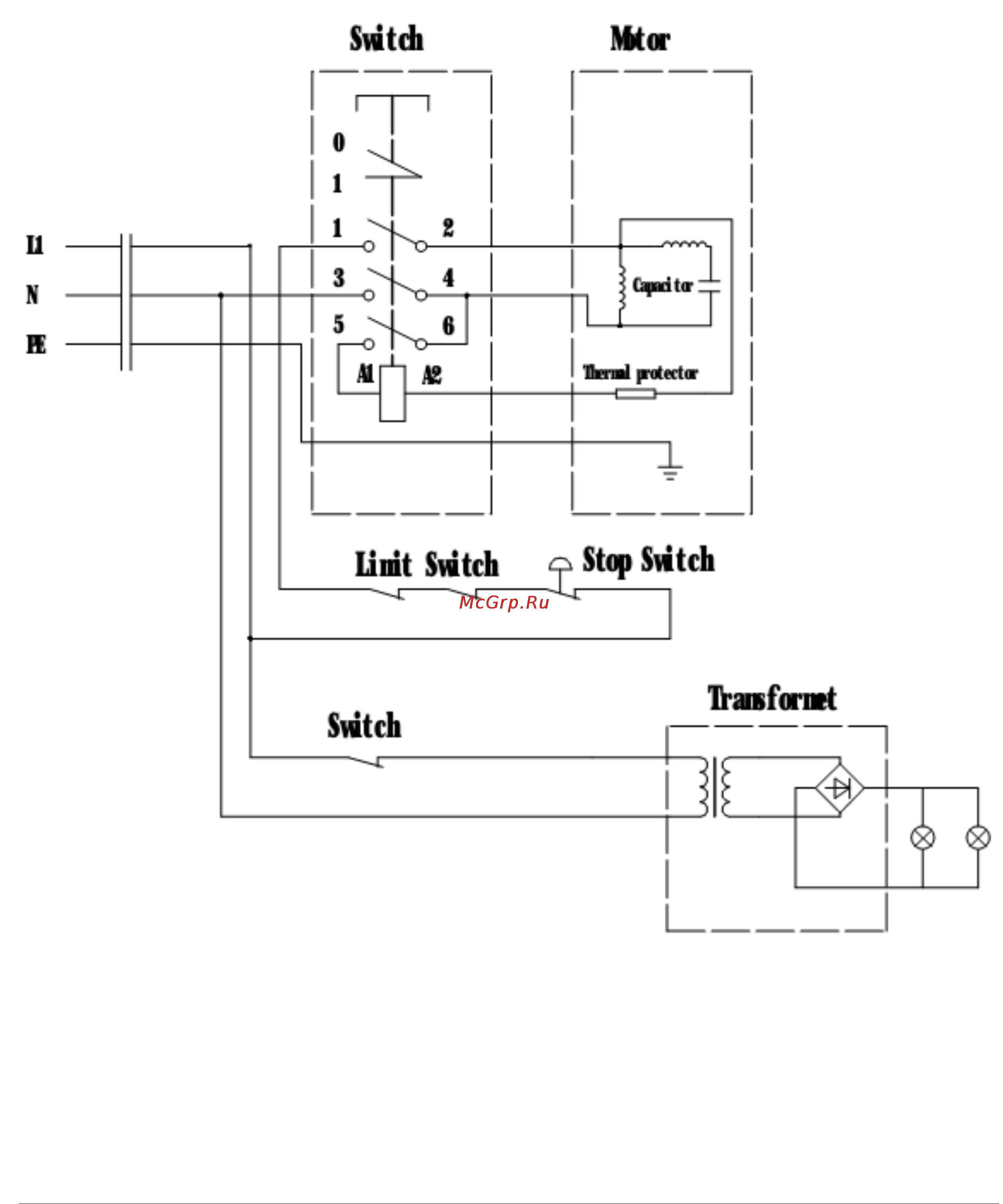

Электросхема радиально-сверлильного станка JDR-34 и JDR-34F
Електросхема JDR-34 и JDR-34F / JDR-34 жəне JDR-34F радиалды бұрғылау станогының электр сызбасы
~230В, 50 Гц
