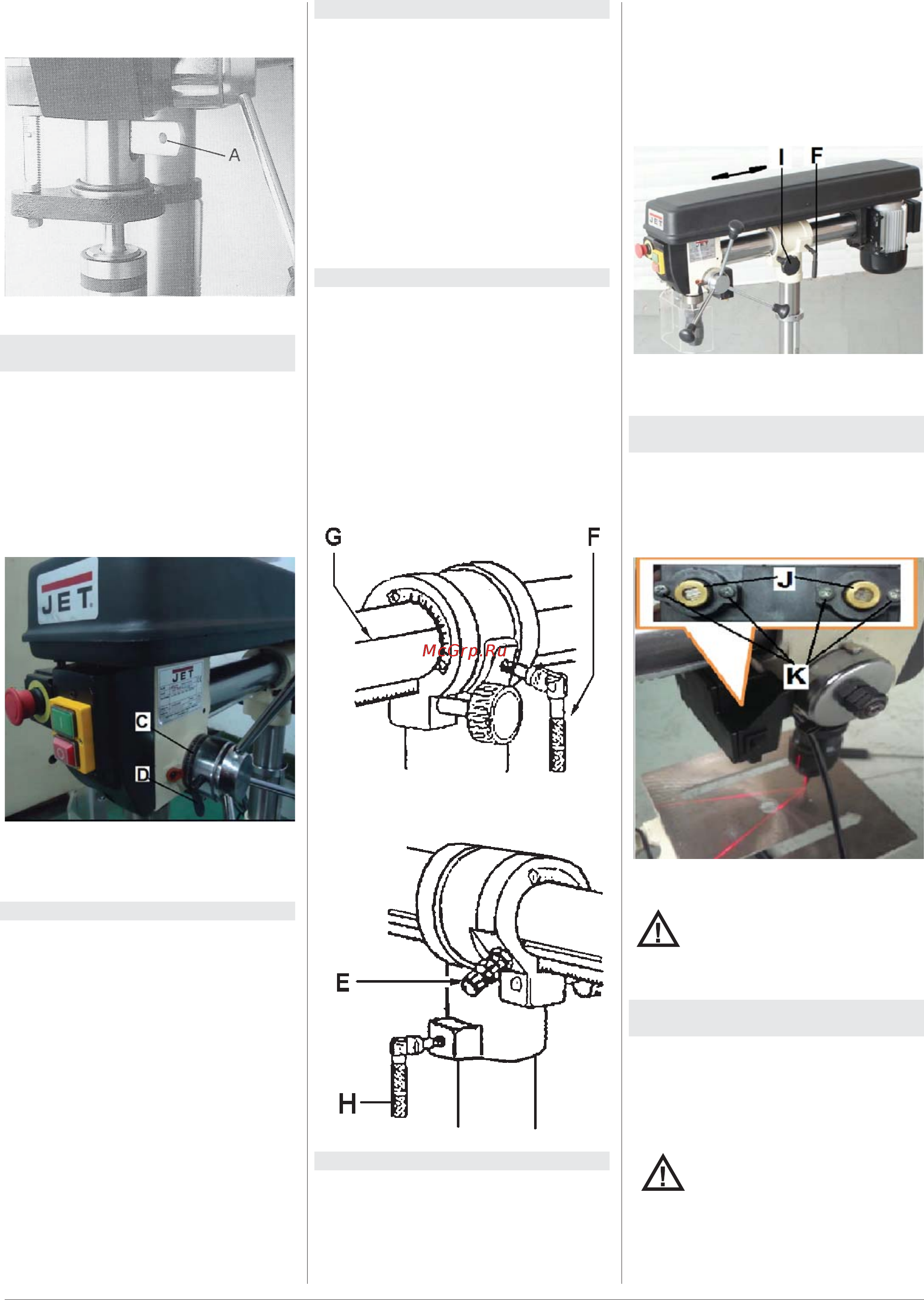

7Русский Радиально-сверлильный станок JDR-34 / JDR-34F
6.4 Поворот стола
• Отключите электропитание, вытащив
из розетки сетевой штекер. Для пово-
рота стола ослабьте винты с шести-
гранной головкой.
Внимание:
• Винты с шестигранной головкой долж-
ны быть только слегка ослаблены,
в противном случае весь узел стола
может упасть вниз.
• Снова затяните винты с шестигранной
головкой.
6.5 Поворот сверлильной головки
• Отключите электропитание, вытащив
из розетки сетевой штекер.
• Сверлильная головка может быть
повернута на 45° вправо (R) и на 90°
влево (L).
• Для поворота на 90° вытащите фикси-
рующий штифт (E, Рис. 5) и выверните
его.
• Ослабьте рукоятку зажима (F, Рис. 4) и
поверните в соответствии со шкалой и
базовой линией (G).
Рис.4
Снова затяните рукоятку зажима.
Рис.5
6.6 Регулировка вылета
• Отключите электропитание, вытащив
из розетки сетевой штекер.
• Сверлильная головка может быть по-
вернута вокруг стойки на 360°.
• Для этого ослабьте рукоятку зажима
• Поддерживайте выпадающий свер-
лильный патрон рукой или сверлиль-
ным столом.
Рис. 2
6.2 Регулировка упора глубины
сверления
• Для сверления нескольких отверстий
одинаковой глубины применяйте упор
для глубины сверления.
• Опустите шпиндель с зажатым свер-
лом на желаемую глубину сверления.
• Поверните установочное кольцо (C,
Рис. 3) против часовой стрелки до упо-
ра и зажмите его винтом с головкой
(D).
Рис.3
• Таким образом, сверло остановится на
этой высоте.
6.3 Изменение частоты вращения
• Откройте крышку приводного ремня.
• Табличка с указанными числами
оборотов хода ремня находится на
внутренней стороне крышки приводно-
го ремня.
• Учитывайте эти данные при каждом
изменении числа оборотов.
• Проведите изменение числа оборотов
вращения:
• Отключите электропитание, вытащив
из розетки сетевой штекер.
• Ослабьте ремень.
• Измените положение ремня в соот-
ветствии
с табличкой чисел оборотов
хода ремня.
• Натяните ремень.
• Закройте крышку приводного ремня.
(H, Рис. 5).
• Вылет по отношению к стойке может
быть отрегулирован.
• Ослабьте рукоятку зажима (F).
• С помощью ручки настройки (I) может
быть достигнута желаемая регулиров-
ка.
Рис.6
• Затяните ручку зажима.
6.7 Регулировка перекрестного
лазера
• Оба линейных лазера (J, Рис. 7) долж-
ны быть установлены так, чтобы их
лучи сходились в центре сверления.
• Для регулировки ослабьте ручки на-
стройки (K).
Рис.7
Внимание! Лазер класса 2
Никогда не смотрите в луч лазера
7. Контроль и техническое
обслуживание
Общие указания.
• Перед проведением на станке ра-
бот по техническому обслуживанию,
ремонту и очистке станок должен быть
предохранен от пуска в эксплуатацию.
Внимание!
• Вытащите сетевой штекер из розетки!
• Через равномерные промежутки вре-
мени смазывайте небольшим количе-
ством смазки: - шлицевой приводной
