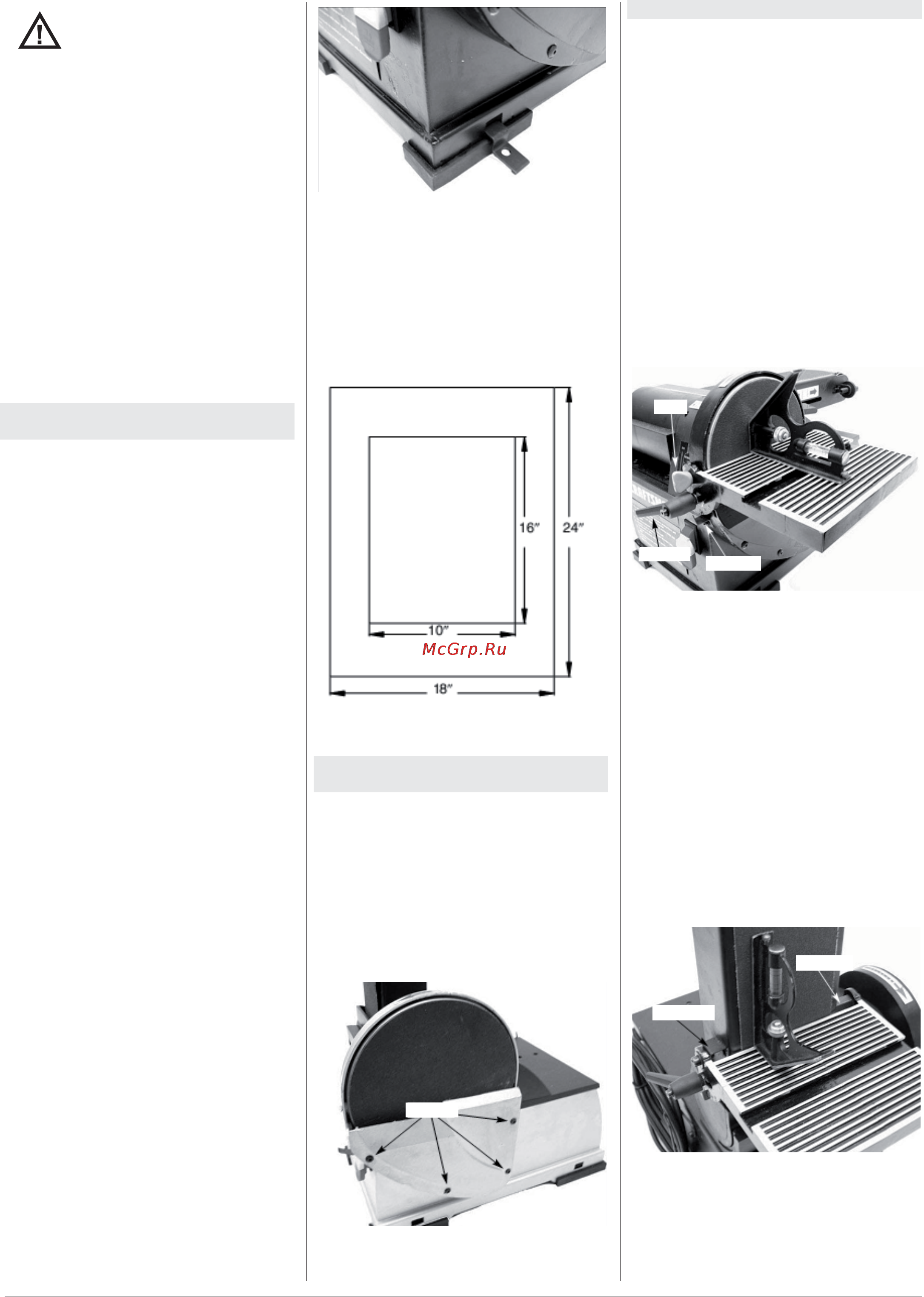

11 Тарільчасто-стрічковий шліфувальний верстат JSG-64Українська 11
Попередження!
• Забороняється експлуатувати верстат
до закінчення повного складання.
• Забороняється експлуатувати верстат
перш, ніж ця інструкція з експлуатації
буде повністю прочитана та зрозуміла.
Необхідні інструменти
• При складанні або регулюванні
стрічки або кола шліфувально-
стрічкового верстата потрібні наступні
інструменти:
• гайковий ключ 13 мм;
• шестигранні ключі 3 та 5 мм;
• повірочний косинець;
• хрестоподібна викрутка.
6.1 Складання шліфувально-
стрічкового верстата
Див. рисунки 2-3
• Треба обрати підходяще місце
для розташування шліфувально-
стрічкового верстата.
• Він повинен бути встановлений в місці
з достатнім освітленням та подачею
необхідного електроживлення.
Для встановлення верстата:
• Його необхідно закріпити болтами до
жорсткої рівної поверхні;
• Забезпечити достатній простір для
пересування оброблюваного елементу.
• Також необхідно забезпечити
достатній простір для того, аби ні
оператор, ні особи, що стоять поруч,
не знаходились на одній лінії з оброб-
люваною деталлю при експлуатації
даного верстату.
• Необхідно організувати простір таким
чином, аби
можна було розташувати
стрічку на верстаті по горизонталі.
• Вставити ніжку в кожний кут основи
шліфувально-стрічкового верстата;
• Шліфувально-стрічковий верстат
може бути встановлений на робочо-
му місці оператора або стелажі для
інструментів (див. Рекомендовані
застосування) за допомогою болтів,
стопорних шайб, шестигранних гайок
або встановлюваних кронштейнів.
6.3 Кріплення столу
Див. рисунки 5-6.
• Стіл, що входить в комплект постачан-
ня, використовується як із кругом, так і
зі стрічкою.
Для використання верстата з
кругом:
• Розташувати стіл на захисній огорожі
круга а прикріпити за допомогою ручок;
• Загвинтити стопорну рукоятку, що про-
ходить через круг, до захисної огорожі;
• Використовуючи повірочний косинець,
встановити стіл перпендикулярно
кругу та закріпити його у даному
положенні. За необхідністю встановити
покажчик на 0°.
Ручка
Рукоятка
Указатель
Рис. 5
Використовування столу з кругом
Для використовування столу із
стрічковим вузлом необхідно:
• Привернути фіксатор до корпусу
стрічкового механізму;
• Розташувати стіл над фіксатором та
тримачем. Закріпити стіл за допомо-
гою двох ручок.
• Пригвинтити стопорну рукоятку, що
проходить через стіл, до тримача.
• Використовуючи повірочний косинець
з лінійкою, встановити стіл перпен-
дикулярно стрічці та закріпити його у
даному положенні. За необхідністю
встановити покажчик на
0°.
Кронштейн
Фиксатор
Рис. 6
Використовування столу зі стрічковим
вузлом
Рис. 2
• Вставити встановлювані кронштейни
у роз'єми в основі шліфувально-
стрічкового верстата.
• На рисунку 3 показані розміри осно-
ви, кріпильні отвори та простір,
необхідний для розміщення конструкції
столу та конструкції стрічки в горизон-
тальному положенні.
Рис. 3
Розміри основи та необхідний простір
6.2 Кріплення шліфувального
круга
Див. рис. 4
• Зняти кришку круга, послабивши та
знявши чотири гвинти;
• Видалити захисну плівку з заднього
боку шліфувального круга;
• Провести центрування шліфувального
круга на алюмінієвому диску, сильно та
рівномірно натисніть на нього;
• Заново встановити кришку круга.
Открутить
Рис. 4
Зняти кришку та прикріпити
шліфувальний круг
