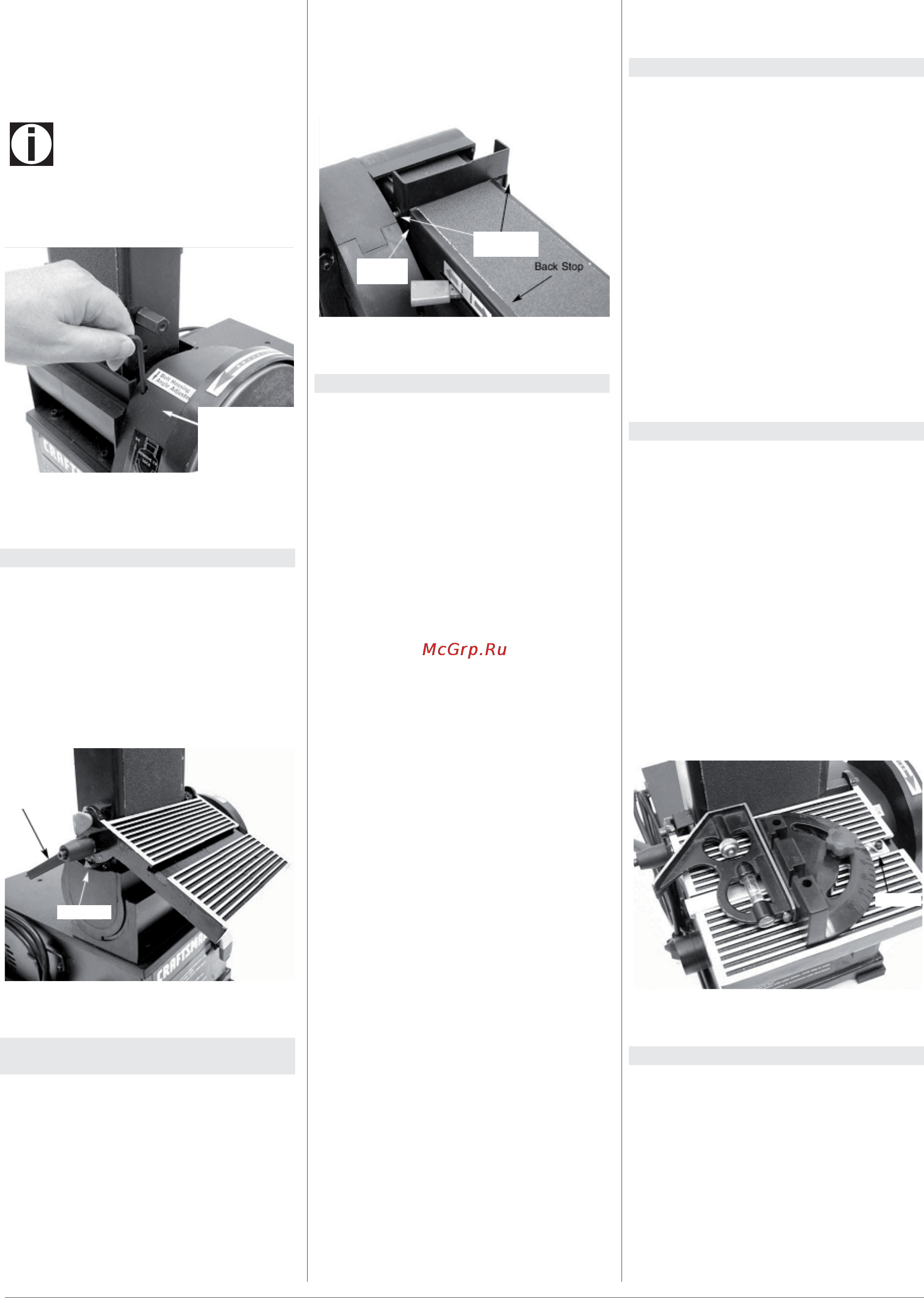

20Тарелка-лента тəріздес ажарлау JSG-64 Қазақша20
• Топса кронштейніне бұралған ішкі
алты қырлы кілтпен бұрандаманы
тарту арқылы ленталық механизмнің
жағдайын бекіту.
• Реттелетін қатты тіректер көлденең
жəне тік жағдайларға қарастырылған.
Ескертпе
• Көлденең шектегіш тірек негіздеменің
жоғарғы нүктесінде орналасқан, ал
тік шектегіш тірек лента қақпағының
астында орналасқан.
Верхний
ограничительный
упор;
шестигранный
ключ 5 мм
Сур. 9
Ленталы ажарлау торабын қисайту үшін
бұрандаманы босату.
8.5 Үстелдің реттелетін бұрышы
10 суретті қараңыз
• Үстел ленталық конструкция тік
орналасқан кезде өңделетін элементті
лентамен ажарлау кезінде орнату үшін
пайдаланылады.
• Үстелді реттеу үшін тұтқасапты босату,
үстелді қажетті жағдайға дейін қисайту
жəне оны тұтқасаптың көмегімен
бекіту қажет.
Указатель
Рукоятка
Сур. 10
Үстел төменге 45°қа қисайған
8.6
Артқы тіректі пайдалану арқылы
лентамен көлденең ажарлау
11 суретті қараңыз.
• Ленталық механизм көлденең
орналасқан кезде артқы тірек
өңделетін элементті лентамен ажар-
лау кезінде ұстап тұрады.
• Үстел мен бекіткішті ленталық меха-
низмнен алып тастау керек.
• Ленталық механизмді тік қалпынан
көлденең қалпына келтіріп, бекіту
қажет.
• Екі бұрандаманы қолдана отырып,
артқы тіректі ленталық механизмге
бекіту қажет.
• Бағыттаушы барабан ажарлау бетімен
байланысатын барабан ретінде
қолданыла алады.
Болты
к
р
еплени
я
Фиксатор
Сур. 11
Артқы тіректі бекіту
8.7 Түрпілі лентамен ажарлау
Тегіс беттерді жылтырату:
• өңделетін элементті берік ұстап тұру
арқылы, саусақтарды түрпілі лентадан
қауіпсіз ара қашықтықта ұстау;
• Өңделетін элементті орналастыру мен
бекіту үшін үстелді қолдану.
• Өңделетін элементтің шеті үстелге тиіп
тұратындай етіп орналастырып, оны
түрпілі лента бетімен жылжыту керек.
Ұзын бөліктерді жылтырату:
• Лентаны көлденең қалпында артқы
тірекпен бірге қолдану керек. Түрпілі
лента материалды ажарлай алатын-
дай ғана етіп күшпен қысым түсірген
жөн.
• Артқы тіректі ажарланатын элементті
орналастыру мен бекіту үішн қолдану
керек.
• Өңделетін элементті шеті артқы
тірекке тиіп тұратындай етіп орнала-
стыру керек, жəне оны түрпілі лента
бойымен жылжыту керек. Өте нəзік
беттерді ажарлау өте мұқият болуды
талап етеді.
• Майысқан шеттерін ажарлау: сыртқы
шеткі жақтарды түрпілі лентаның тегіс
беттерінде жүргізген жөн.
• Ішкі шеткі жақтарды түрпілі лентаның
бағыттаушы барабанында жүргізген
жөн.
Шеттерін ажарлау:
• Ұзын өңделетін элементтерді тік
қалпындағы түрпілі лентамен
ажарлаған анағұрлым қолайлы.
• Тарелка лента тəріздес станоктың
ленталы жағына үстелді орналастыру
қажет.
• Өңделетін элементті түрпілі лента
бойымен біртегіс етіп жылжыту керек.
• Нақтылық үшін бұрыштық тірек
қолданған жөн.
• Кей кезде үстелді қисайтуға да бола-
ды.
8.8 Түрпілі шеңбермен ажарлау
• Түрпілі шеңбермен ажарлау кішігірім
беттер мен шығыңқы шеттерді
ажарлауға қолайлы.
• Өңделетін элементті түрпілі дискінің
төменгі жағымен (солға қарай) жылжы-
ту керек.
• Өңделетін элементті екі қолмен
мықтап ұстау керек. Қолдарды түрпілі
шеңберден қауіпсіз ара қашықтықта
ұстап тұру қажет.
• Түрпілі шеңбер өте үлкен
жылдамдықпен айналады жəне
сыртқы жиек жақтан үлкен мөлшердегі
материалды алып тастайды.
• Нақтылық үшін бұрыштық тіректі
қолданған жөн.
8.9 Бұрыштық тіректі қолдану
12 суретті қараңыз
• Өңделетін элементті бекіту жəне ажар-
лау кезінде бұрышты дұрыс анықтау
үшін бұрыштық тіректі қолдану керек.
• Лентада (шеңберде) бұрыштық тіректі
орнату үшін аралас бұрыштықты
қолдану керек.
• Нұсқағыш нөлдік белгіде болуы керек.
Қажет болған жағдайда бұранданы
босатып, нұсқағышты жылжыту керек.
• Лентада (шеңберде) бұрыштық тіректі
бекіткен соң бұрыштық тіректің шкала
-
сын жылжыту жəне оны орында сомын
көмегімен бекіту арқылы талап етілетін
бұрышты орнату қажет.
Указатель
Сур. 12
Бұрыштық тіректі орнату
8.10 Түрпілі лентаны ауыстыру
13 суретті қараңыз
• Ажарлау лентасы тозған, жыртылған,
не ластанған жағдайда ауыстыруды
талап етеді.
• Үстел конструкциясын шешіп алу
керек.
• Нұсқағышты шешіп алу керек одан
соң қақпақты жоғары жылжытып, шаң
дефлекторынан алып тастау қажет.
• Тартқыш иінтіректі бағыттаушы
