7Русский Тарельчато-ленточный шлифовальный станок JSG-64
отметке. При необходимости следует
ослабить винт переместить указатель;
• После установки углового упора на
ленте (круге) установить требуемый
угол посредством перемещения шка-
лы углового упора и ее фиксирования
на месте при помощи гайки.
Указатель

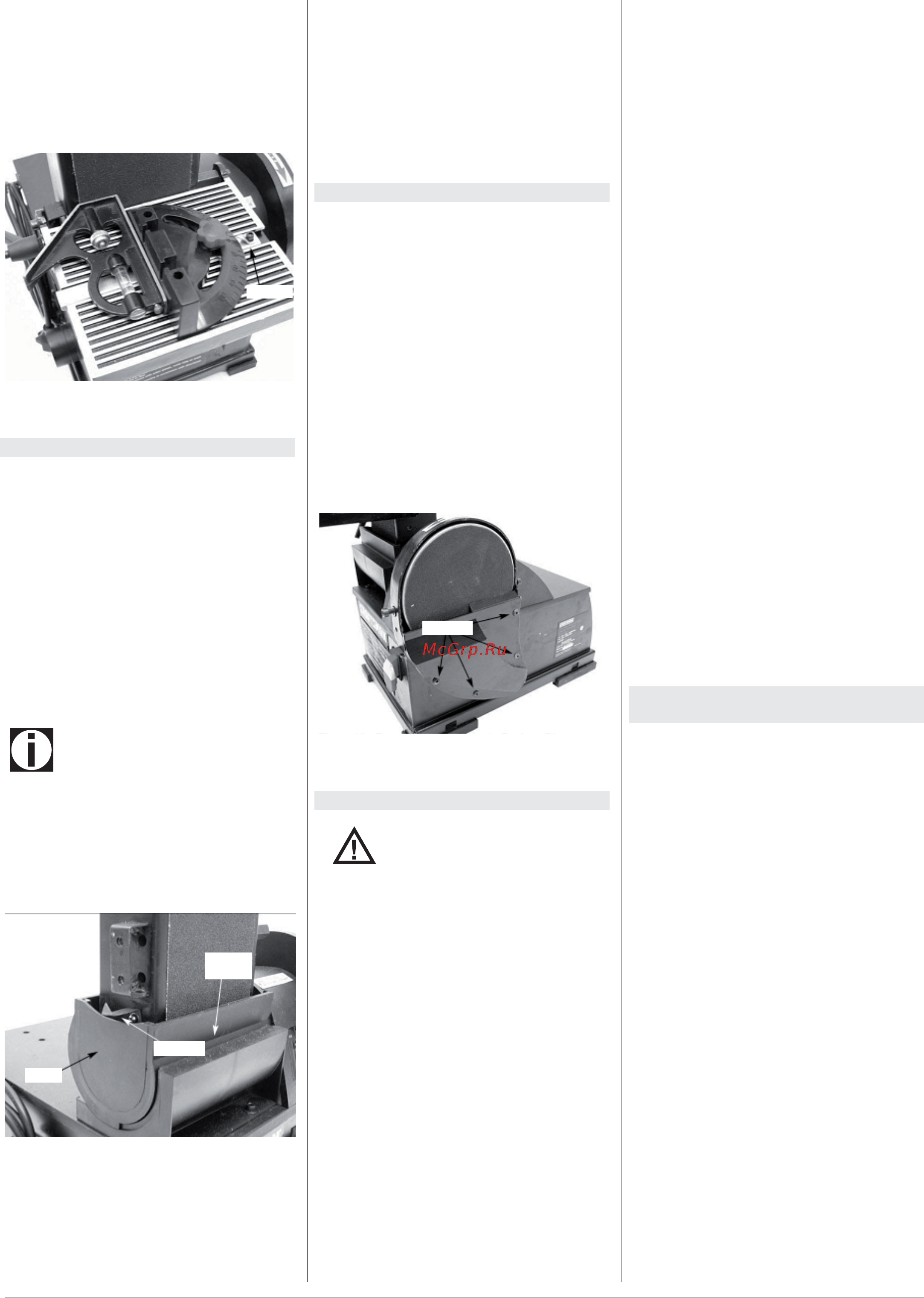

Рис. 12
Установка углового упора
8.10 Замена абразивной ленты
См. рисунок 13
• Шлифовальная лента подлежит заме-
не, когда она изношена, порвана или
засалена;
• Снять конструкцию стола;
• Снять указатель, затем подвинуть
крышку вверх и вынуть из дефлектора
пыли;
• Ослабить натяжение ленты, переме-
щая натяжной рычаг в направлении
направляющего барабана. Сдвинуть
старую ленту с приводного и направ-
ляющего барабанов.
Примечание
• На внутренней стороне ленты может
иметься стрелка.
• Данная стрелка должна указывать
направление движения ленты для
предотвращения разрыва ленты в
месте склейки.
Кожух
Указатель
Пыле-
сборник
Рис. 13
Замена ленты
• Протянуть новую ленту через приво-
дной и направляющий барабаны. Рас-
положить ленту по центру барабанов.
• Доступны дополнительные абразив-
ные ленты (см. «Рекомендуемые при-
надлежности)
• Повернуть натяжной рычаг в на-
правлении приводного барабана для
натяжения ленты;
• Проверить ход ленты. См. «Регулиров-
ка хода ленты»
• Произвести сбор компонентов в об-
ратном порядке.
8.11 Замена абразивного круга
См. рисунок 14
• Снять стол;
• Снять крышку круга, ослабив и вынув
четыре винта.
• Снять старый круг с алюминиевого
диска. Снимать алюминиевый диск
необязательно.
• При необходимости почистить алю-
миниевый диск. Выбрать нужный
абразивный круг и прикрепить его к
алюминиевому диску;
• Доступны дополнительные абразив-
ные круги (См. «принадлежности»)
• Снять крышку круга
.
Открутить
Рис. 14
Снятие крышки для замены круга
9. Техническое обслуживание
Предупреждение!
• Необходимо убедиться в том, что
устройство отключено от источника
электропитания перед началом про-
ведения обслуживания или замены
любых компонентов.
Чистка
• Требуется содержать станок и мастер-
скую в чистоте. Не допускать накопле-
ния шлифовальной пыли на поверх-
ности инструмента. Поддерживать
чистоту барабанов. Грязь на бараба-
нах может привести к плохому ходу и
скольжению ленты. Следует периоди-
чески опустошать пылесборник.
• Необходимо удостовериться, что эл.
двигатель содержится в чистоте и ча-
сто чистится
пылесосом для удаления
пыли.
• Следует использовать мыло и воду
для чистки окрашенных компонентов,
резиновых компонентов и защитных
приспособлений из пластика.
Смазка
• Шариковые подшипники с защитными
шайбами смазываются на заводе-
изготовителе на весь срок службы.
Они не требуют дальнейшей смазки.
• Когда кажется, что работа идет тяже-
ло, тонкий слой воска, нанесенного на
стол, облегчит проведение операций
при шлифовании;
• Запрещается наносить воск на стол
ленты. Лента может начать собирать
воск и накапливать его на колесах, тем
самым, приводя к проскальзыванию.
Ремонт
• Если силовой кабель изношен, порван
или поврежден, его необходимо неза-
медлительно отправить в ремонт;
• Заменять изношенные абразивные
компоненты по мере необходимости;
• Заменять все поврежденные или уста-
навливать недостающие компоненты.
Для заказа компонентов следует ис-
пользовать список деталей.
• Любая попытка ремонта двигателя
может привести к возникновению
опасной ситуации, если ремонт
не
выполняется квалифицированным
техническим специалистом.
10. Поставляемые
принадлежности
• Полный ассортимент принадлежно-
стей смотрите на сайте www.jettools.ru
или в каталоге
