5Русский Тарельчато-ленточный шлифовальный станок JSG-64
7. Установка
Предупреждение!
Запрещается подключать
шлифовально-ленточный станок к
источнику эл. питания до завершения
сборки.
Эл. двигатель разработан для экс-
плуатации с указанным на табличке
напряжением и частотой.
Допустимы нагрузки при отклонении
напряжения не более чем на 10% от
указанного значения.
Запуск станка при напряжении, вы-
ходящем за установленные пределы,
может привести к
перегреву и возгора-
нию эл. двигателя.
При высоких нагрузках необходимо,
чтобы напряжение на клеммах двига-
теля было меньше, чем напряжение,
указанное на заводской табличке с
паспортными данными.
8. Эксплуатация
Описание
Лента и круг используются для шли-
фования, снятия заусенцев, заостре-
ния и затирания больших обрабаты-
ваемых элементов из древесины и
пластика.
Корпус ленты можно повернуть из вер-
тикальной позиции в горизонтальную
для шлифования большого прямого
обрабатываемого элемента.
Направляющий барабан позволяет
осуществлять шлифовку контурных
форм и покрытий поверхностей.
Круг может
быть использован для
шлифования или снятия заусенцев с
поверхностей.
Шлифовально-ленточный станок
имеет 50 мм отверстие штуцера, через
которое удаляется пыль, как с ленты,
так и с круга.
Регулируемый угловой упор использу-
ется на рабочем столе для перемеще-
ния детали обрабатываемого элемен-
та под необходимым углом во время
шлифования.
Задний
упор входит в комплект по-
ставки станка для шлифования длин-
ных деталей на ленте.
8.1 Меры предосторожности
В любое время при регулировке или
замене любых шлифовальных рас-
ходных инструментов устанавливать
выключатель в положение «OFF»
(ВЫКЛ) и вынимать штепсельную
вилку из розетки;
Перепроверять рукоятку и болты
стола. Они должны быть прочно за-
тянуты;
Убедиться в том, что все защитные
приспособления правильно установле-
ны и прочно закреплены;
Убедиться в том, что все движущиеся
элементы свободно перемещаются и
не имеют каких-либо препятствий;
Убедиться в том, что все крепежные
элементы прочно затянуты и не имеют
вибрирующего свободного хода;
При отключенном источнике электро-
питания провести
проверку вручную
на предмет препятствий и произвести
соответствующие регулировки, если
необходимо;
Всегда используйте средства для за-
щиты глаз и лица;
Убедиться в том, что шлифовальная
лента имеет правильное направление
вращения. Правильное расположение
обеспечивает оптимальную произво-
дительность;
После установки выключателя в
положение «ON» (ВКЛ) всегда до-
жидайтесь полного набора скорости,
перед
тем как начать шлифование или
зачистку;
Убедиться в том, что круг вращается
против часовой стрелки. Шлифоваль-
ная лента должна двигаться вниз;
Избегайте отдачи при шлифовании,
соблюдая направление стрелок-
указателей;
Не прикасайтесь руками к шлифоваль-
ной ленте, кругу и всем движущимся
компонентам;
Для достижения оптимальной произ-
водительности не тормозите
двигатель
и не уменьшайте скорость. Не давите
на обрабатываемый элемент во время
шлифования;
Всегда поддерживайте обрабатывае-
мый элемент на столе или задним упо-
ром при шлифовании лентой или на
столе при шлифовании кругом;
Никогда резко не подталкивайте
заостренный конец обрабатываемого
элемента к ленте или кругу. Шлифо-
вальная ткань может порваться;
Замените шлифовальные элементы,
когда они испачканы (засалены) или
изношены.
8.2 Выключатель
См. рисунок 7
Выключатель расположен в верхней
передней правой части основания.
Для включения следует переместить
выключатель в верхнее положение.
Для выключения следует опустить вы-
ключатель в нижнее положение.
Шлифовально-ленточный станок
может быть защищен от несанкциони-
рованного использования посредством
блокировки выключателя.
Для блокировки необходимо:
Переместить выключатель в поло-
жение «OFF» (ВЫКЛ) и отсоединить
шлифовально-ленточный станок от
источника электропитания;
Вытащите кнопку. Выключатель не
может быть перемещен в положе-
ние «ON» (ВКЛ), если данная кнопка
снята;
Примечание
Если кнопка будет снята, когда выклю-
чатель находится в положении «ON»
(ВКЛ), выключатель можно будет от-
ключить, но затем нельзя будет снова
включить.
Для установки кнопки на место следу-
ет вставить ее в разъем на выключа-
теле до тех пор, пока она не защел-
кнется.

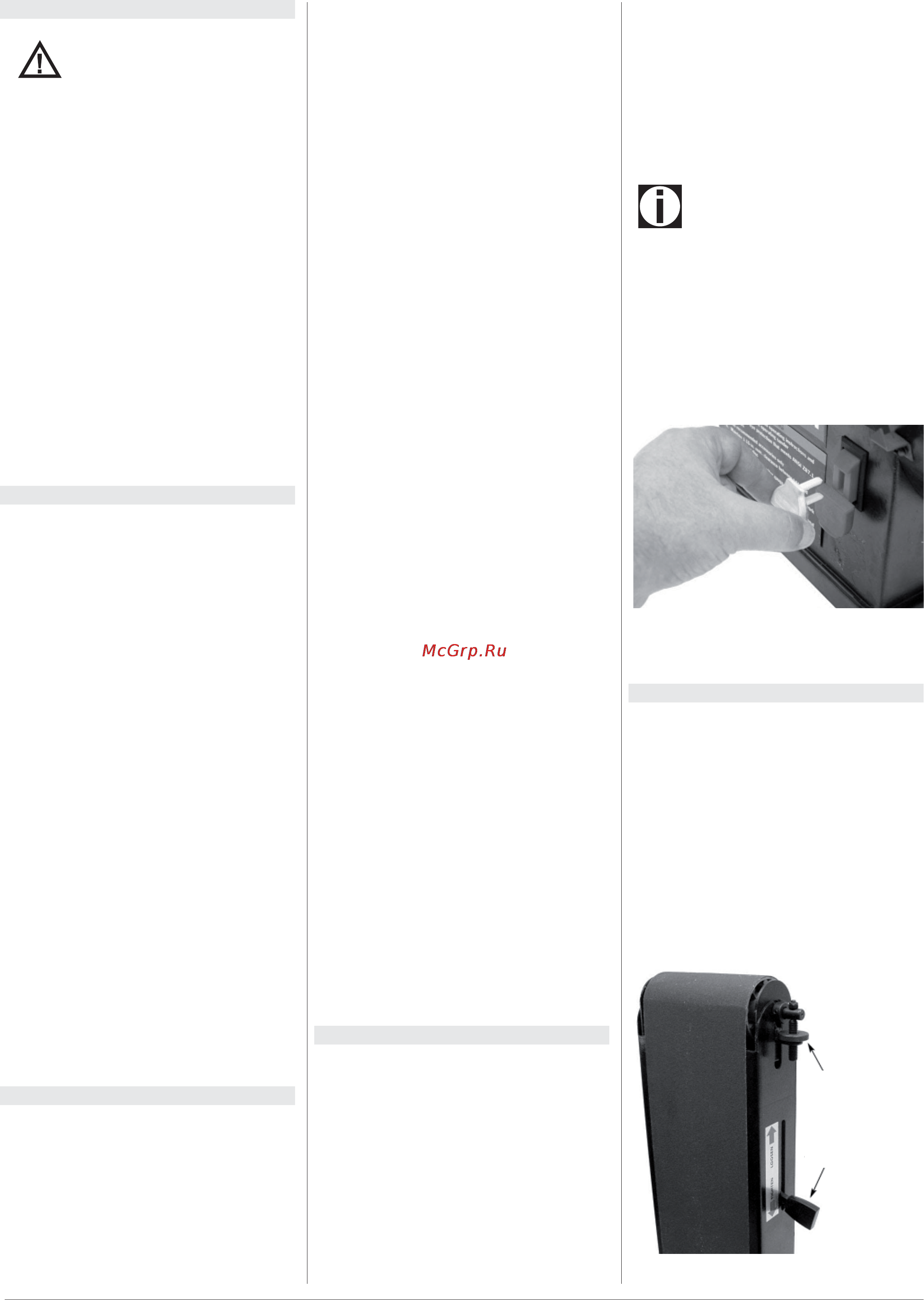

Рис. 7
Блокировка выключателя в положении
«OFF» (ВЫКЛ)
8.3 Регулировка хода ленты
См. рисунок 8
Для проверки хода следует быстро
включить и выключить кнопку.
Лента должна находиться по центру
на направляющем и приводном бара-
банах.
Следует регулировать гайку хода по
мере необходимости для размещения
ленты по центру барабанов;
Если лента смещается влево, необ-
ходимо повернуть гайку хода вправо.
В противном случае, повернуть
гайку
хода влево.
Гайка хода
Гайка хода
Натяжной
рычаг
Рис. 8
Регулировка хода ленты
