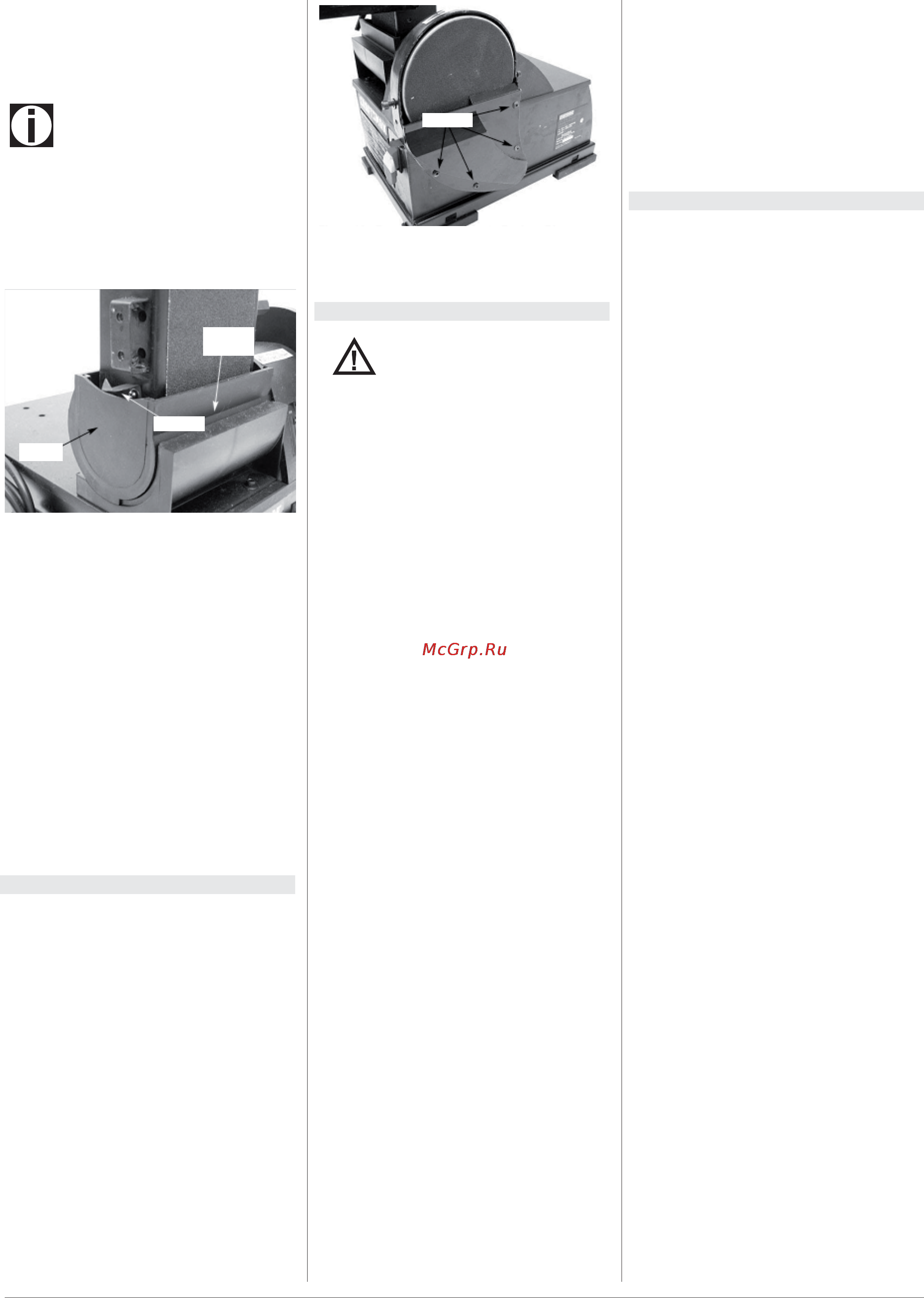

21Қазақша Тарелка-лента тəріздес ажарлау JSG-6421
барабанның бағытында жылжыту
арқылы лента тартылысын босату
керек.
• Байқау жəне бағыттаушы барабаннан
ескі лентаны алып тастау керек.
Ескертпе
• Лентаның ішкі жағында тілше болуы
мүмкін.
• Осы тілше лента жылжу бағытын
лентаның желімделген жерінде үзіліп
кетуінің алдын алу үшін көрсетіп тұруы
керек.
Кожух
Указатель
Пыле-
сборник
Сур. 13
Лентаны ауыстыру
• Жаңа лентаны байқау жəне
бағыттаушы барабандар арқылы тарту
қажет.
• Лентаны барабандардың ортасына
орналастыру қажет.
• Қосымша түрпілі ленталар қол жетімді
(Ұсынылатын құрал жабдықтарды
қараңыз).
• Лентаны тарту үшін байқау
барабанының бағытында тартқыш
иінтіректі бұру керек.
• Лента жүрісін тексеру қажет. «Лента
жүрісін реттеуді» қараңыз.
• Компоненттерді кері ретпен
жинау
керек.
8.11 Түрпілі шеңберді ауыстыру
14 суретті қараңыз
• Үстелді шешіп алу керек.
• Төрт бұранданы босатып тартып алу
арқылы шеңбер қақпағын ашу керек.
• Ескі шеңберді алюминий дискіден
шешіп алу керек. Алюминий дискіні
шешу міндетті емес.
• Қажет болса, алюминий дискіні таза-
лау қажет.
• Қажетті түрпілі шеңберді таңдап алып
оны алюминий дискіге бекіту қажет.
• Қосымша түрпілі шеңберлер
қол
жетімді (Құрал жабдықтарды қараңыз)
• Шеңбер қақпағын шешу керек.
Открутить
Сур. 14
Шеңберді ауыстыру үшін қақпақты
шешіп алу
9. Техникалық қызмет көрсету
Ескертпе!
• Кез келген компонентті ауыстыру мен
техникалық қызмет көрсетуден бұрын
құрылғының электр желісінен ажырап
тұрғанына көз жеткізу керек.
Тазарту
• Станок пен шеберхананы таза ұстау
керек. Құралдың беткі қабатында
ажарлау шаңының жиналуына жол
бермеген жөн. Барбандарды таза
ұстау қажет. Барабандардағы кір
лентаның дұрыс сырғымауына
əкеледі. Шаңсорғышты жүйелі түрде
босатып тұрған жөн.
• Электр қозғалтқыш таза əрі жиі
шаңсорғыш көмегімен тазартылып
тұратынына көз жеткізу керек.
• Пластинадан жасалған қорғаныс
құрылғылары, резеңке компоненттері
мен сырланған компоненттер үшін
сабын мен су пайдаланған жөн.
Майлау
• Қорғаныс тығырықтары бар домалақ
мойынтіректер өндіруші зауытында
бүкіл қызмет ету мерзіміне майлана-
ды. Оларды əрі қарай майлау қажет
емес.
• Жұмыс ауыр жүріп жатқандай сезілсе
жұмыс үстеліне балауызды жұқадап
жақса, ажарлау кезінде жұмысты
жеңілдетеді.
• Лента үстелінің үстіне балауыз жағуға
тыйым салынады. Лента балауызды
дөңгелектерде жинай бастауы мүмкін,
осылайша оны сырғанақ
қып қоюы
мүмкін.
Жөндеу
• Егер күш кабелі жыртылған, тозған, не
зақымдалған болса, оны жедел түрде
жөндеуге жіберу керек.
• Қажетіне қарай барлық түрпілі
компоненттерді ауыстыру қажет.
• Барлық зақымдалғандарды ауыстыру
немесе жетпей тұрған компоненттерді
орнату керек. Компаненттерге тап-
сырыс беру үшін бөлшектер тізімін
қолданған жөн.
• Қозғалтқышты жөндеуге кез келген
тырысушылық егер жөндеуді білікті
маман жүргізбесе қауіпті жағдайға
əкеліп соғуы мүмкін.
10. Жеткізілетін заттар
• Қажетті заттардың толық тізімін www.
jettools.ru сайтынан немесе каталогы-
нан қараңыз.
Шаң
жинағыш
Нұсқағыш
Қаптама
