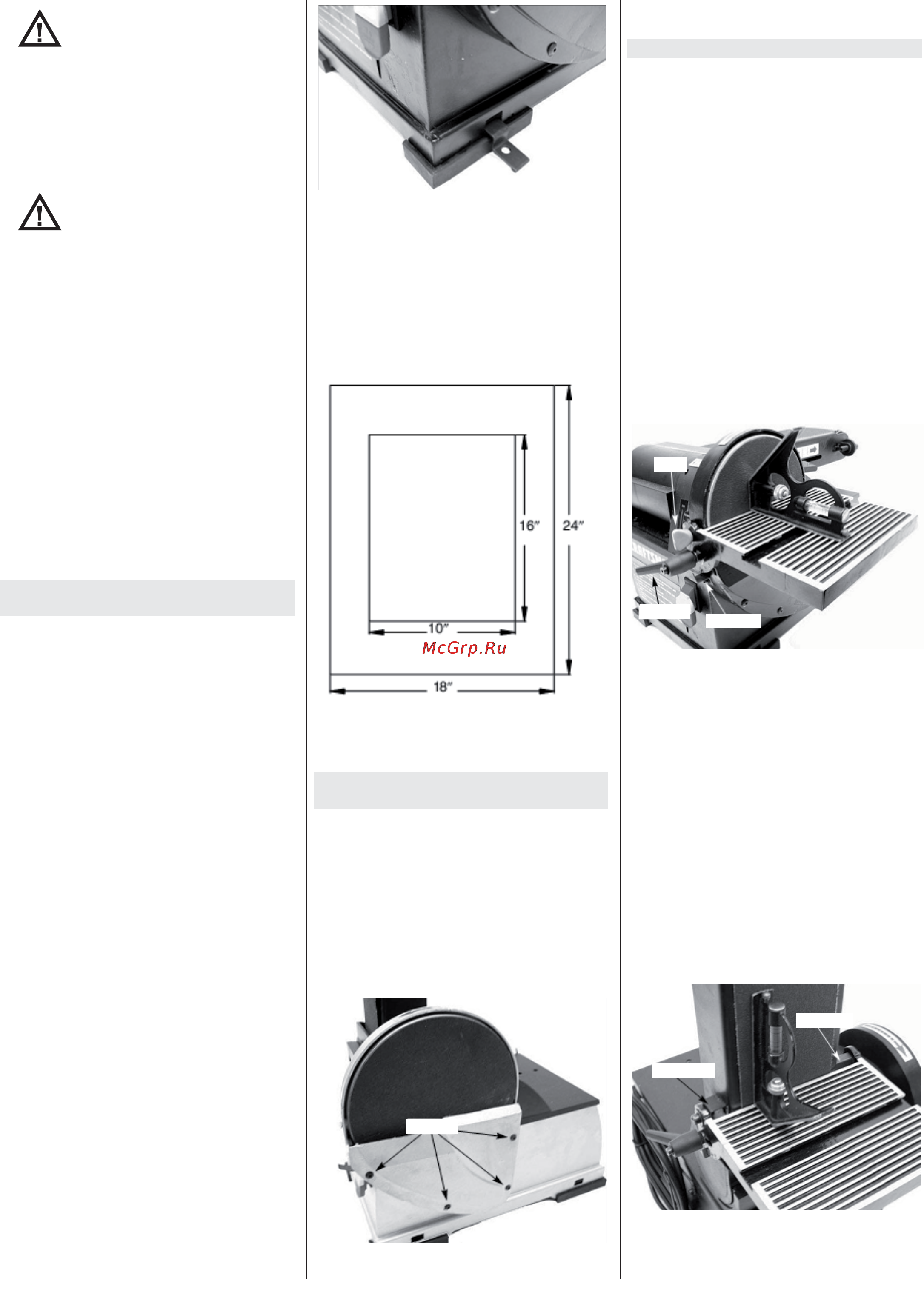

4 РусскийТарельчато-ленточный шлифовальный станок JSG-64
Внимание!
• Запрещается собирать оборудование
при отсутствии некоторых компонен-
тов.
• Для замены компонентов следует
использовать данное руководство по
эксплуатации.
Предупреждение!
• Запрещается эксплуатировать станок
до завершения полной сборки.
• Запрещается эксплуатировать станок
прежде, чем настоящее руководство
по эксплуатации будет полностью про-
читано и понято.
Необходимые инструменты
При сборке или регулировке ленты или
круга шлифовально-ленточного станка
потребуются следующие инструменты:
• гаечный ключ13 мм;
• шестигранные ключи 3 и 5 мм;
• поверочный угольник;
• крестообразная отвертка.
6.1 Сборка шлифовально-
ленточного станка
См. рисунки 2-3
• Выбрать подходящее место для раз-
мещения шлифовально-ленточного
станка.
• Она должна быть установлена в месте
с достаточным освещением и подачей
необходимого эл. питания.
Для установки станка:
• Его необходимо закрепить болтами к
жесткой и ровной поверхности;
• Обеспечить достаточное пространство
для перемещения обрабатываемого
элемента.
• Необходимо также обеспечить доста-
точное пространство для того, чтобы
ни оператор, ни стоящие рядом лица
не находились на одной линии с об-
рабатываемой деталью при эксплуата-
ции данного станка.
• Требуется организовать пространство
таким
образом, чтобы можно было
расположить ленту на станке по гори-
зонтали.
• Вставить ножку в каждом углу основа-
ния шлифовально-ленточного станка;
• Шлифовально-ленточный станок
может быть установлена на рабочем
месте оператора или стеллаже для
инструментов (см. Рекомендуемые
приспособления) посредством болтов,
стопорных шайб, шестигранных гаек и
установочных кронштейнов;
вальный круг
6.3 Крепление стола
См. рисунки 5 и 6.
• Стол, входящий в комплект постав-
ки, используется как с кругом, так и с
лентой.
Для использования стола с
кругом:
• Расположить стол на защитном ограж-
дении круга и прикрепить с помощью
ручек;
• Завинтить стопорную рукоятку, про-
ходящую через круг, к защитному
ограждению;
• Используя Поверочный угольник, уста-
новить стол перпендикулярно кругу и
закрепить его в данном положении.
При необходимости установить указа-
тель на 0°.
Ручка
Рукоятка
Указатель
Рис. 5
Использование стола с кругом
Для использования стола с
ленточным узлом необходимо:
• Привернуть фиксатор к корпусу лен-
точного механизма;
• Расположить стол над фиксатором и
держателем. Закрепить стол с помо-
щью двух ручек.
• Привинтить стопорную рукоятку, про-
ходящую через стол, к держателю.
• Используя Поверочный угольник с
линейкой, установите стол перпенди-
кулярно ленте и закрепить его в дан-
ном положении. При необходимости
установить
указатель на 0°.
Кронштейн
Фиксатор
Рис. 6
Использование стола с ленточным
узлом
Рис. 2
• Вставить установочные кронштейны в
разъемы в основании шлифовального
станка
• На рисунке 3 показаны размеры осно-
вания, крепежные отверстия и про-
странство, необходимое для размеще-
ния конструкции стола и конструкции
ленты в горизонтальном положении;
Рис. 3
Размеры основания и необходимое про-
странство
6.2 Крепление шлифовального
круга
См. рисунок 4
• Снять крышку круга, ослабив и сняв
четыре винта;
• Удалить защитную плёнку с задней
стороны шлифовального круга;
• Произвести центровку шлифовального
круга на алюминиевом диске, сильно и
равномерно надавить на него;
• Заново установить крышку круга.
Открутить
Рис. 4
• Снять крышку и прикрепить шлифо-
