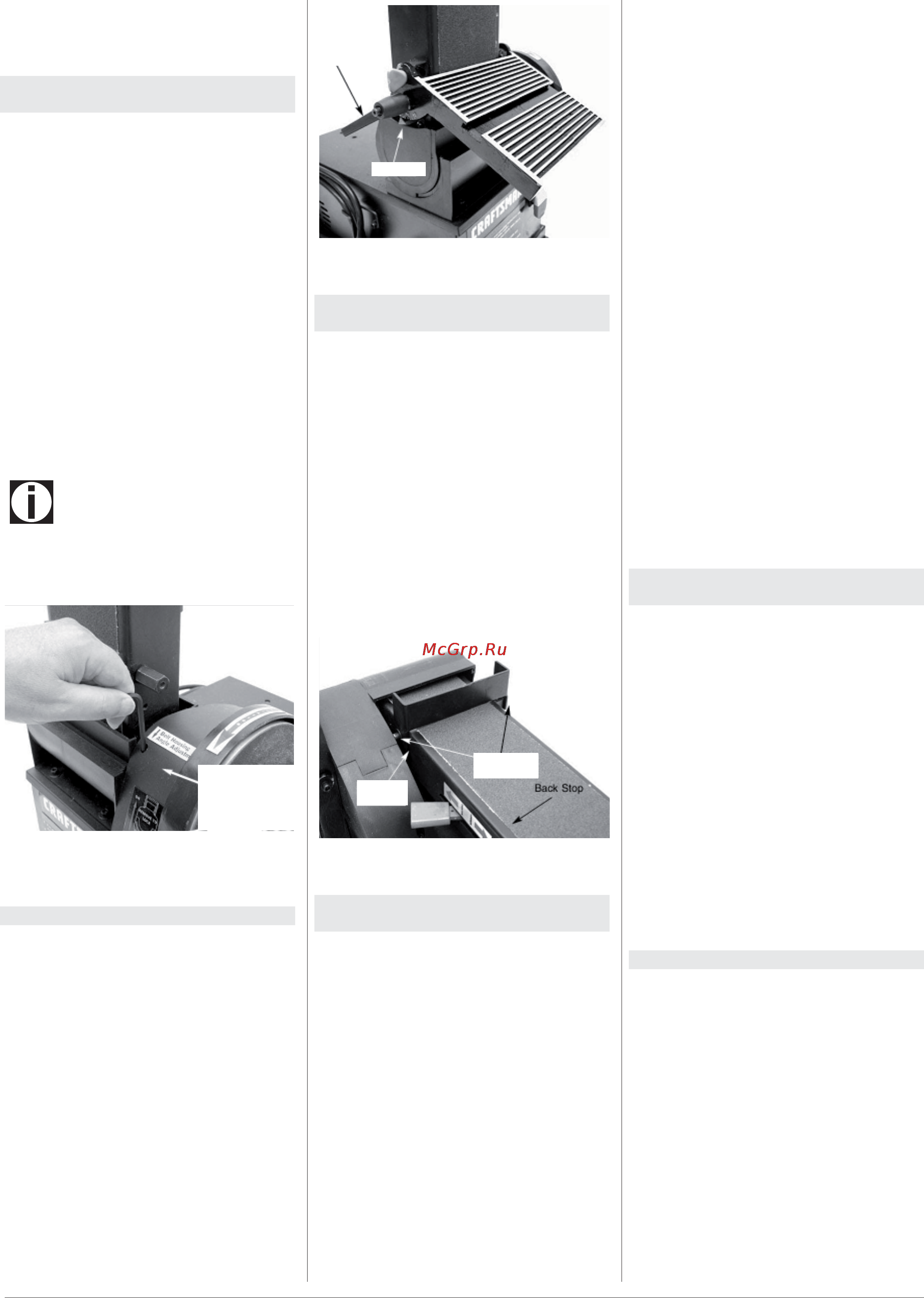

13 Тарільчасто-стрічковий шліфувальний верстат JSG-64Українська 13
продовжуйте регулювати гайку ходу
за мірою необхідності для розміщення
стрічки у центрі барабанів.
8.4 Регулювання положення
стрічкового механізму
Див. рис. 9
• Стрічковий механізм може бути пере-
ведений із вертикального положення
у горизонтальне, або розміщений під
будь-яким кутом між даними положен-
нями.
• Послабити болт із внутрішнім ше-
стигранником, котрий вкручений у
кронштейн шарніру;
• Нахилити конструкцію у необхідне по-
ложення.
• Закріпити положення стрічкового
механізму, затягнувши болт із
внутрішнім шестигранником
у
кронштейні шарніру;
• Регульовані жорсткі упори
передбачені, як для горизонтального,
так і для вертикального положень.
Примітка
• Горизонтальний обмежувальний упор
розміщений у верхній точці основи, а
вертикальний обмежувальний упор –
під кришкою стрічки.
Верхний
ограничительный
упор;
шестигранный
ключ 5 мм
Рис. 9
Послабити болт для нахилу стрічково-
шліфувального вузла.
8.5 Регульований кут столу
Див. рис. 10
• Стіл використовується для встанов-
лення оброблюваного елемента при
шліфуванні стрічкою, коли стрічкова
конструкція знаходиться у вертикаль-
ному положенні;
• Для регулювання кута столу слід
послабити рукоятку, нахилити стіл
у необхідне положення та потім
закріпити його за допомогою рукоятки.
Указатель
Рукоятка
Рис. 10
Стіл нахилений униз на 45°
8.6
Горизонтальне шліфування стрічкою
з використовуванням заднього упору
Див. рис. 11
• Задній упор утримує оброблюваний
елемент при шліфуванні стрічкою,
коли стрічковий механізм знаходиться
у горизонтальному положенні.
• Зняти стіл та фіксатор із стрічкового
механізму;
• Перевести стрічковий механізм із
вертикального положення в горизон-
тальне та закріпити.
• Встановити задній упор на стрічковий
механізм, використовуючи два болти;
• Напрямний барабан може бути
вико-
ристаний у якості контактного бараба-
ну із шліфувальною поверхнею.
Болты
к
р
еплени
я
Фиксатор
Рис. 11
Кріплення заднього упору
8.7 Шліфування абразивною
стрічкою
Полірування рівних поверхонь:
• міцно утримуючи оброблюваний
елемент; тримати пальці на безпечній
відстані від абразивної стрічки;
• Використовувати стіл для розміщення
та закріплення оброблюваного еле-
мента.
• Розмістити оброблюваний елемент
таким чином, аби край прилягав до
столу, та пересувати його рівномірно
по абразивній стрічці;
Полірування довгих частин:
• використовувати стрічку у горизон-
тальному положенні із заднім упором.
• Тиснути із силою, достатньою тільки
для того, аби дозволити абразивній
стрічці шліфувати матеріал;
• Використовувати задній упор
для розміщення та закріплення
шліфованого елемента.
• Розташувати оброблюваний елемент
таким чином, аби край прилягав
до заднього упору, та пересувати
рівномірно по абразивній стрічці.
• Шліфування дуже тонких поверхонь
потребує особливої уваги.
• Шліфування зігнутих країв: шліфувати
зовнішні краї слід на
рівній частині
абразивної стрічки;
Шліфування торців:
• найбільш зручно шліфувати краї до-
вгих оброблюваних елементів за допо-
могою абразивної стрічки у вертикаль-
ному положенні.
• Розташувати стіл на боці стрічки
шліфувально-стрічкового верстату.
• Рівномірно пересувайте оброблюва-
ний елемент по абразивній стрічці.
• Для точності слід використовувати
кутовий упор. Для скошених оброблю-
ваних елементів можна нахиляти стіл.
8.8 Шліфування абразивним
кругом
• Шліфування абразивним кругом до-
бре підходить для обробки невеликих
рівних поверхонь та опуклих країв.
• Пересувати оброблюваний елемент
по нижній стороні (вліво) абразивного
диска.
• Міцно утримувати оброблюваний
елемент обома руками. Тримати руки
на безпечній відстані від абразивного
круга.
• Абразивний круг обертається з макси-
мальною швидкістю та видаляє більшу
кількість матеріалу
з боку зовнішньої
кромки.
• Для точності слід використовувати
кутовий упор.
8.9 Використання кутового упору
Див. рис. 12
• Використовувати кутовий упор для
кріплення оброблюваного елемента та
забезпечення правильного кута під час
шліфування.
• Використовувати комбінований коси-
нець для встановлення кутового упору
на стрічці (кругу).
• Покажчик повинний бути на нульовій
відмітці. За необхідністю слід послаби-
ти гвинт та пересунути покажчик.
• Після встановлення кутового упора на
стрічці (кругу
) встановити потрібний
кут за допомогою пересування шкали
кутового упору та її фіксування на
місці за допомогою гайки.
