Jet JSG-64 (10000890M) [27/28] Электросхема jsg 64
![Jet JSG-64 (10000890M) [27/28] Электросхема jsg 64](/views2/1202481/page27/bg1b.png)
27Русский Тарельчато-ленточный шлифовальный станок JSG-64
Цвета проводов Кольори дротів Сымдардың түстері
BK Черный Чорний Қара
WH Белый Білий Ақ
BU Гол у б о й Бл а к и тн ий Кө г і л д і р
YE Желтый Жовтий Сары
RD Красный Червоний Қызыл
BN Коричневый Коричневий Қоңыр
GY Серый Сірий Сұр
GNYE Желто-зеленый Жовто-зелений Сарғыш жасыл
OG Оранжевый Помаранчевий Сарғыш
VT Фиолетовый Фіолетовий Күлгін
Значение символа Значення символу Белгі мағынасы
M Двигатель Двигун Қозғалтқыш
C Конденсатор Конденсатор Конденсатор
S Переключатель Перемикач Сөндіру тетігі
X Штепсель Штепсель Штепсель

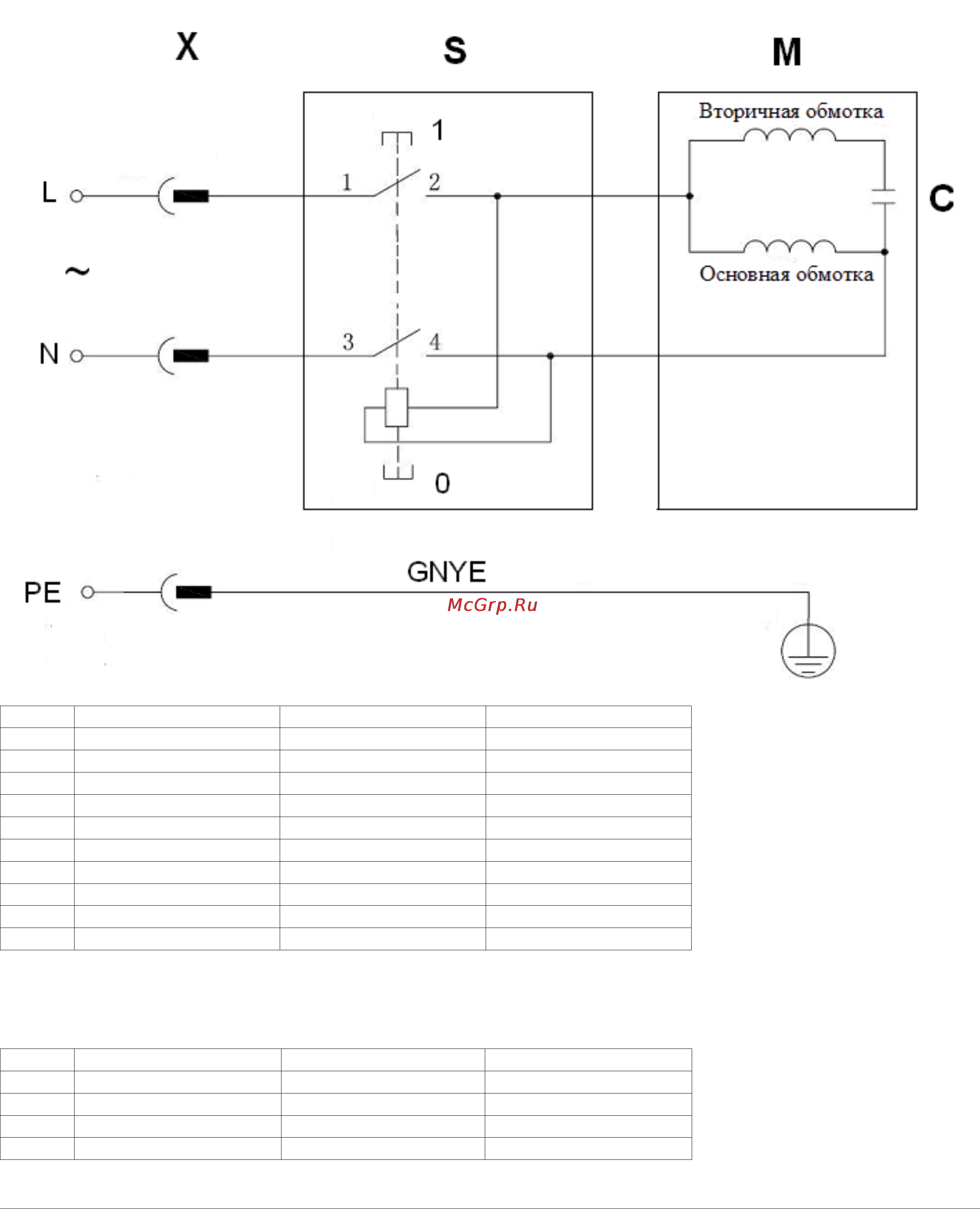

Электросхема JSG-64
Електросхема JSG-64 / JSG-64 Электр сызба
10000890M …………………..…..~220В, 50 Гц
