12Тарільчасто-стрічковий шліфувальний верстат JSG-64 Українська12
7. Встановлення
Попередження!
• Забороняється підключати
шліфувально-стрічковий верстат
до джерела електроживлення до
закінчення складання.
• Електродвигун розроблений для
експлуатації з зазначеною на табличці
напругою та частотою.
• Допустимі навантаження при
відхиленні напруги не більш ніж на 10
% від вказаного значення.
• Запуск верстата при напрузі, що
виходить за встановлені межі, може
призвести до перегріву та
спалаху
електродвигуна.
• При високих навантаженнях
необхідно, аби напруга на клемах
двигуна була меншою, ніж напруга,
що зазначена на заводській табличці з
паспортними даними
8. Експлуатація
Опис
• Стрічка та круг використовуються
для шліфування, зняття задирок,
загострення та затирання великих об-
роблюваних елементів з деревини та
пластику.
• Корпус стрічки можна повернути з
вертикальної позиції у горизонтальну
для шліфування великого прямого об-
роблюваного елемента
• Напрямний барабан дозволяє
здійснювати шліфування контурних
форм та покриттів поверхонь.
• Круг може бути використаний
для
шліфування та зняття задирок з по-
верхонь.
• Шліфувально-стрічковий верстат має
50 мм отвір штуцера, через котрий
видаляється пил, як зі стрічки, так і з
круга.
• Регульований кутовий упор
використовується на робочому столі
для пересування деталі оброблювано-
го елемента під необхідним кутом під
час шліфування. Задній упор входить
у комплект постачання верстата для
шліфування довгих деталей на стрічці.
8.1 Запобіжні заходи
• У будь-який час при регулюванні або
заміні будь-яких шліфувальних витрат-
них інструментів встановлювати ви-
микач у положення «OFF» (ВИМК) та
виймати штепсельну вилку з розетки;
• Перевіряти рукоятку та болти столу.
Вони повинні бути міцно затягнуті;
• Переконайтеся у тому, що усі захисні
пристрої правильно встановлені та
міцно закріплені;
• Переконайтеся у тому, що усі рухомі
елементи вільно пересуваються та не
мають будь-яких перешкод;
• Переконайтеся у тому, що усі кріпильні
елементи міцно затягнуті та не мають
вібруючого вільного ходу;
• При відключеному джерелі електро-
живлення провести перевірку вручну
на наявність перешкод та прове-
сти відповідні регулювання, якщо
необхідно;
• Завжди
використовуйте засоби для
захисту очей та обличчя;
• Переконайтеся у тому, що
шліфувальна стрічка має правиль-
ний напрямок обертання. Правильне
розташування забезпечує оптимальну
продуктивність;
• Після встановлення вимикача у поло-
ження «ON» (УВІМК) завжди чекайте
повного набору швидкості перед тим,
як почати шліфування або зачистку;
• Переконайтеся у тому, що круг
обертається проти
годинникової
стрілки. Шліфувальна стрічка повинна
рухатися униз;
• Уникайте віддачі при шліфуванні,
дотримуючись напрямку стрілок-
покажчиків;
• Не торкайтеся руками шліфувальної
стрічки, круга та усіх рухомих
компонентів;
• Для досягнення оптимальної
продуктивності не гальмуйте двигун
та не зменшуйте швидкість. Не тисніть
на оброблюваний елемент під час
шліфування;
• Завжди підтримуйте оброблюваний
елемент
на столі або заднім упором
при шліфуванні стрічкою або на столі
при шліфуванні кругом;
• Ніколи різко не підштовхуйте загостре-
ний кінець оброблюваного елемента
до стрічки або круга. Шліфувальна
тканина може порватися;
• Замініть шліфувальні елементи,
коли вони забруднені (засалені) або
зношені.
8.2 Вимикач
Див. рис. 7
• Вимикач розташований у верхній
передній правій частині основи.
• Для увімкнення слід перемістити вими-
кач у верхнє положення.
• Для вимкнення слід опустити вимикач
у нижнє положення.
• Шліфувально-стрічковий верстат може
бути захищений від несанкціонованого
використання за допомогою блокуван-
ня вимикача.
• Для блокування необхідно:
• Перемістити вимикач у положен
-
ня «OFF» (ВИМК) та від`єднати
шліфувально-стрічковий верстат від
джерела електроживлення;
• Витягніть кнопку. Вимикач не може
бути переміщений у положення «ON»
(УВІМК), якщо дана кнопка знята;
Примітка
• Якщо кнопка буде знятою, коли
вимикач знаходиться у положенні
«ON» (УВІМК), вимикач можна буде
відключити, але потім не можна буде
знову увімкнути.
• Для встановлення кнопки на місце слід
вставити її у роз`єм на вимикачі до тих
пір, доки вона не клацне.

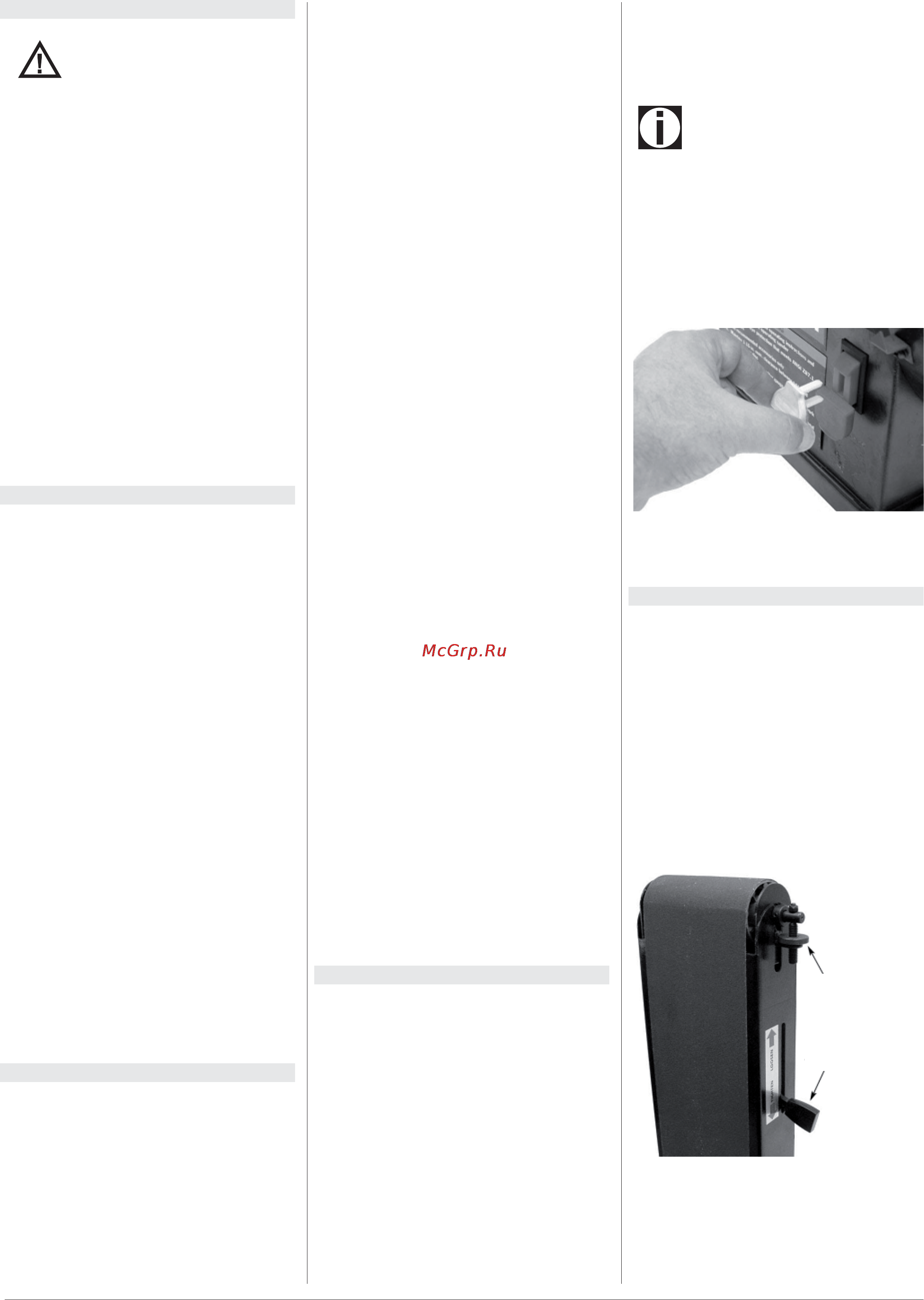

Рис. 7
Блокування вимикача у положенні
«OFF» (ВИМК)
8.3 Регулювання ходу стрічки
Див. рис. 8
• Для перевірки хода слід швидко
увімкнути та вимкнути кнопку.
• Стрічка повинна знаходитися у центрі
на напрямному та приводному бара-
банах.
• Слід регулювати гайку ходу за мірою
необхідності для розміщення стрічки у
центрі барабанів;
• Якщо стрічка зміщується вліво,
необхідно повернути гайку ходу впра-
во. В іншому випадку повернути
гайку
ходу вправо.
Гайка хода
Гайка хода
Натяжной
рычаг
Рис. 8
Регулювання ходу стрічки
• Швидко увімкнути та потім вимкнути
верстат.
• Якщо стрічка зміститься в один бік,
