11 Стрічково-пиляльний верстат JBS-12Українська
• Перед експлуатацією необхідно вста-
новити робочий стіл пилки та пара-
лельну напрямну.

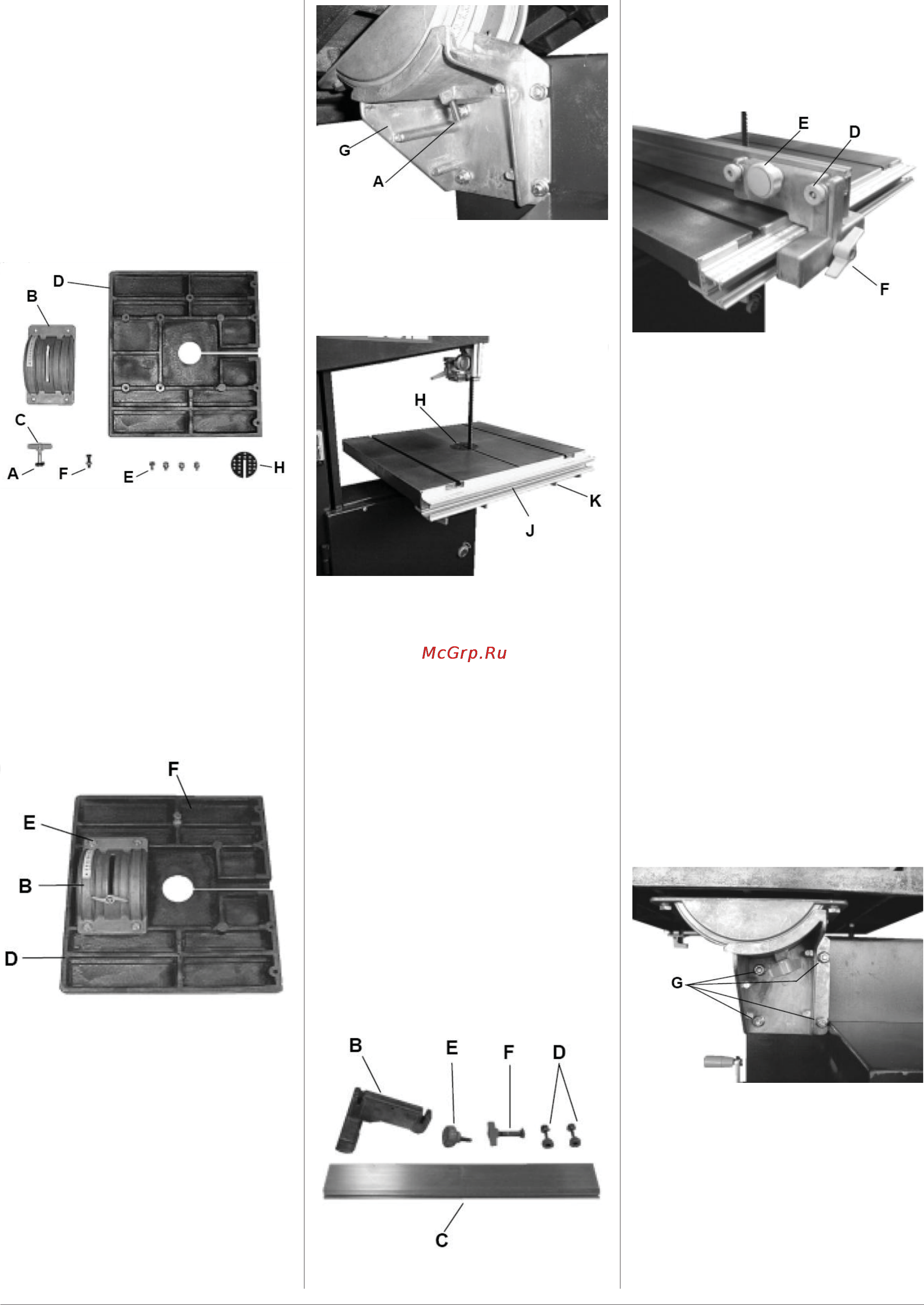

Встановлення столу
• Необхідні інструменти – ключ 13 мм.
• Пропустіть болт з квадратним
підголовком М8х50 та квадратну
пластикову вставку (А) через отвір на
механізмі нахилу столу з підпорою
(В) та на деякий час закрутіть гайку-
баранчик (С), аби вона не вивалилася
Рис. 1
• Чотирма шестигранними болта-
ми (М8х16) та шайбами прикріпіть
механізм нахилу столу з підпорою
(В) до нижньої частини столу (D),
слідкуйте за тим, аби шкала регулю-
вання кута розташовувалася якомога
ближче до краю столу (Рис. 2).
• Доки стіл перевернутий, закріпіть
стопорний гвинт столу та гайку (F),
як зазначено на рисунку. Це
потрібно
буде відрегулювати пізніше (Рис. 2).
Рис. 2
• Переверніть стіл та відкрутіть
баранчик-гайку (С) від болта регу-
лювального блоку (А), болт повинен
знаходитися у отворі регулювального
блоку (Рис. 3).
• Посуньте стіл та механізм нахилу сто-
лу з підпорою до підпори нахилу столу
(G) та затягніть болт (А), який з`єднує
механізм нахилу столу з підпорою та
підпору
нахилу столу (Рис. 3).
• Затягніть баранчик-гайку
Рис. 3
• Встановіть пластикову вставку столу
(Н) у центр столу кутовою поверхнею
донизу (Рис. 4).
Рис. 4
Встановлення напрямної
• Дана інструкція припускає, що полотно
вже встановлено, якщо ні, див. розділ
«Заміна стрічкового полотна».
• Аби встановити напрямну (J),
прикріпіть її чотирма гвинтами з шай-
бами (К) до переднього краю столу
(Рис. 4).
Складання упору для ведення
заготовки
• Упор для ведення заготовки можна
використовувати на будь-якому боці
столу, прикріпивши напрямну (С) з
будь-якого боку підпори напрямної (В)
(Рис. 6).
• Аби скласти упор, болтами М8х50 та
пластиковим баранчиком (F) прикріпіть
підпору напрямної (В) Рис. 6 до столу
пилки.
Рис.6
• Двома маленькими ручками та бол-
тами М6х40 (D) прикріпіть напрямну
(С) до підпори напрямної (В), для
регулювання та фіксації положення
використовуйте велику ручку (Е), як
зазначено на рис. 7.
Рис. 7
Регулювання упору
• Вертикальне та горизонтальне регу-
лювання напрямної упору (С) прово-
диться двома маленькими ручками (D)
та великою центральною ручкою (Е)
(Рис. 7).
• Напрямна повинна бути вирівняна
по усій довжині з пазами на столі та
відрегульована по вертикалі за допо-
могою косинця, що встановлюється на
поверхні столу.
Вирівнювання столу відносно
полотна
• Необхідні інструменти: 13 мм ключ.
• Аби вирівняти стіл відносно полотна,
послабте 4 гайки М8 (G) (Рис. 8), за
допомогою яких кріпиться підпора на-
хилу столу до корпусу верстата.
• Рухайте стіл убік до тих пір, доки по-
лотно не буде знаходитися у центрі
вставки та канавки столу. Знову
затягніть 4 гайки, аби зафіксувати по-
ложення
столу.
Рис. 8
Регулювання полотна пилки
• Необхідні інструменти: косинець 90°
(не постачається).
• Встановити стіл перпендикулярно
(90°) до полотна пилки можна за допо-
могою регулювання стопорного гвинта
під столом.
• Стопорний гвинт розташований на
