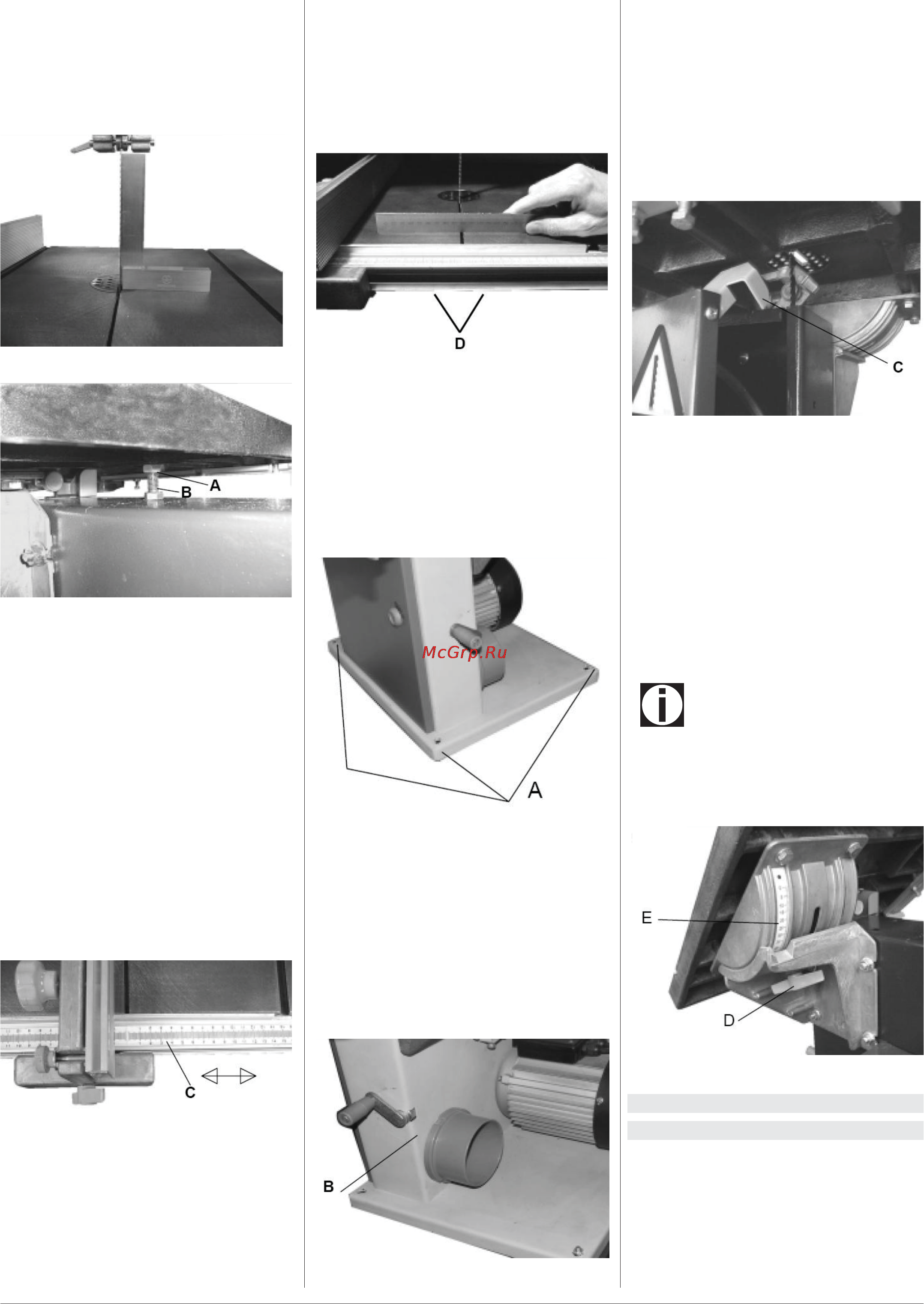

12Стрічково-пиляльний верстат JBS-12 Українська
верхній частині корпусу нижнього
шківу. Аби встановити стіл, послабте
стопорну гайку (В), потім відрегулюйте
гвинт (А).
• Знову затягніть стопорну гайку (В),
зафіксуйте положення столу (Рис. 10).
Рис. 9
Рис. 10
Регулювання шкали напрямної
• Необхідні інструменти: 10 мм ключ.
• Аби відрегулювати шкалу напрямної,
послабте 4 гвинти (див. К, Рис. 4) під
столом та посуньте шкалу та напрямну
(С) у бік (Рис. 11).
• По закінченню регулювання знову
затягніть гвинти.
• Аби перевірити регулювання,
встановіть значення товщини за-
готовки, що розпилюється, на шкалі
напрямної та зробіть пробний розпил.
• Якщо
регулювання зроблено вірно, то
товщина розпиляної заготовки повин-
на співпадати з налаштуваннями на
шкалі напрямної.
Рис.11
Перевірка паралельності столу
• ККоли шкала встановлена у необхідне
положення, необхідно перевірити
паралельність столу.
• Тримайте сталевий рівень на столі
упоперек канавки поблизу переднього
краю столу (див. Рис. 12).
• Якщо рівень показує, що є
нерівність упоперек столу, необхідно
відрегулювати стіл за допомогою двох
гвинтів та стопорних гайок (постача-
ються із верстатом), що розташовані у
нижній
частині напрямної (D) (Рис. 12).
Рис.12
Стійкість верстату
• Перед експлуатацією пилки пере-
конайтеся, що верстат стійко стоїть у
вертикальному положенні.
• В основі пилки є чотири отвори Ø8 мм
(А, Рис. 13).
• Болтами закріпіть пилку на підлозі, на
верстаті або на іншій станині.
Рис.13
Витяжний штуцер
• Верстат оснащений витяжним штуце-
ром Ø100 мм (В), Рис. 14.
• Рекомендується перед експлуатацією
підключити пилку до витяжної уста-
новки.
• Швидкість повітря, що всмоктується
витяжною установкою повинна склада-
ти приблизно 20 м/сек.
Рис.14
Нижній кожух полотна
• Якщо відкрити дверцята нижнього
шківу пилки, то нижній кожух полотна
(С) Рис. 15 опуститься униз.
• Якщо нижні дверцята зачинені, то
кожух повинен встановитися у робоче
положення.
• Під час експлуатації верстату дверця-
та шківу мають бути зачинені.
Рис.15
Нахил робочого столу
• Аби встановити стіл під певним кутом:
переконайтеся, що на робочому столі
немає сторонніх предметів.
• Послабте крильчасту гайку (D) (Рис.
16) на підпорі механізму нахилу столу,
потім встановіть стіл під необхідним
кутом у відповідності зі шкалою (Е).
• Коли стіл виставлений, затягніть
крильчасту гайку, аби зафіксувати по-
ложення столу.
Примітка
Коли Ви використовуєте функцію нахи-
лу столу, для фіксації заготовки вста-
новлюйте напрямну у нижній частині
робочого столу.
Рис. 16
5. Эксплуатация
5.1 Заміна полотна пилки
1. Відключіть верстат від
електромережі.
2. Відкрийте дверцята верхнього та ниж-
нього шківу, повернувши стопорну ручку
(А) за допомогою викрутки.
3. Зніміть напрямну (В) з передньої
частини столу , послабивши чотири
