18Ленталы аралы станок JBS-12 Қазақша
қорғаныс майының тот басуын сүртіңіз.
• Станок бөлшектенілген күйінде
жеткізіледі/

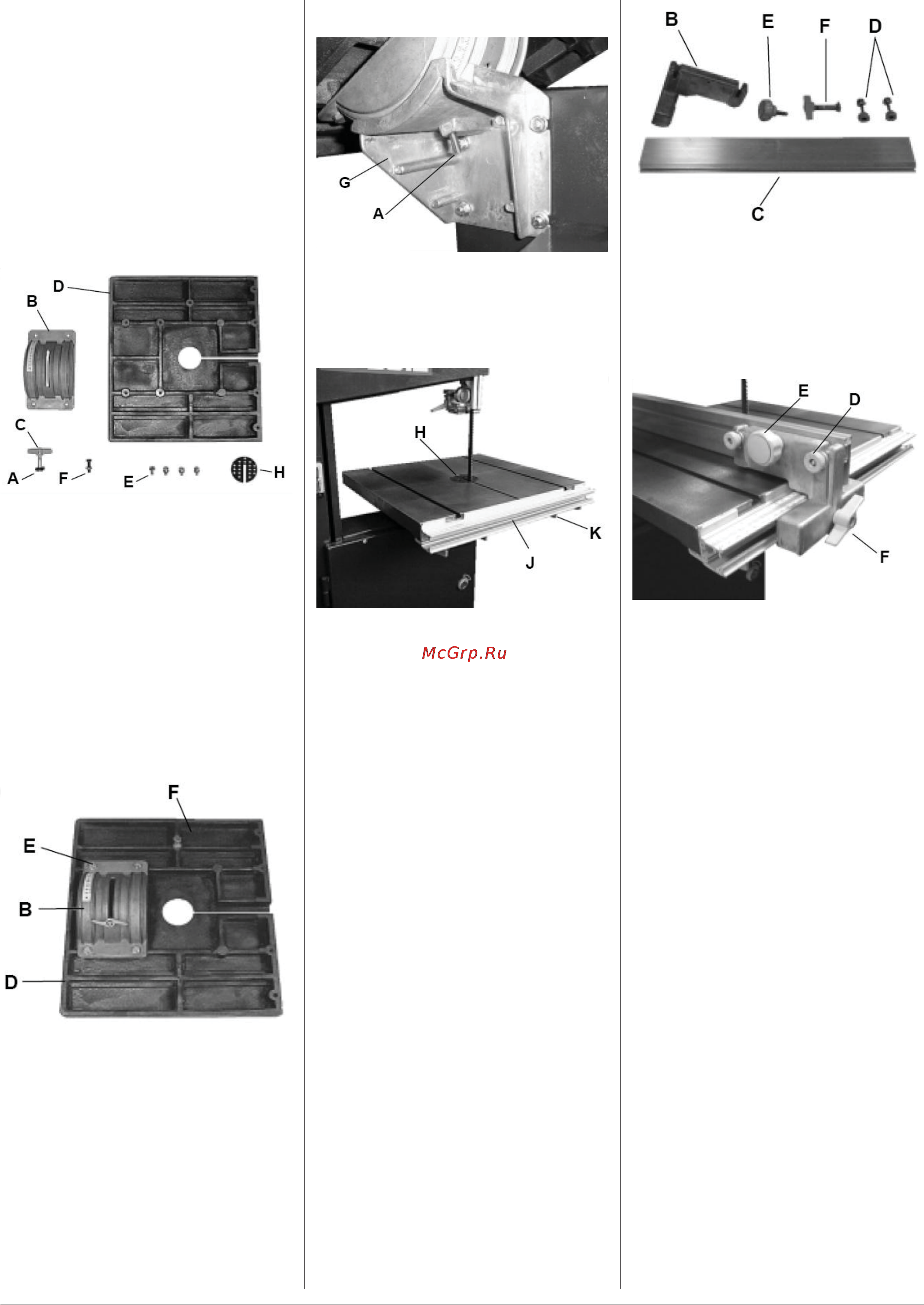

Үстелді орнату
• Қажетті құралдар – 13 мм кілт
• Басы төртбұрышты M8x50
бұрандаманы жəне төртбұрышты
пластик қойғышты (А) үстел көлбеуінің
механизмінің тірегі арқылы өткізіңіз (В)
жəне уақытша қосқұлақ сомынды (С)
ол шығып тұрмас үшін бұрап қойыңыз.
Сур. 1
• Төрт алты қырлы бұрандамалармен
(М8х16) (Е) жəне тығырықтармен
үстел көлбеуінің механизмін тірекпен
(В) үстелдің астыңғы жағына (D)
бекітіңіз, үстелді реттегіш шкаласы
анағұрлым үстел жиегіне қарай орна-
ласуын қадағалаңыз (Сур. 2).
• Үстел аударылып тұрған кезде
үстелдің бөгеткіш бұрандасын жəне
сомынды (F) суретте көрсетілгендей
бекітіңіз. Бұны соңына қарай реттеу
қажет болады (Сур
. 2).
Сур. 2
• Үстелді аударып жəне қосқұлақ
сомынды (С) реттеу блогының
бұрандамасынан бұрап шешіңіз
(А), бұрандама реттеу блогының
саңылауында орналасуы керек (Сур.
3).
• Үстел мен тірегі бар үстел көлбеуінің
механизмін үстел көлбеуінің тірегіне
қисайтып (G) жəне үстел көлбеуінің
механизмін үстел көлбеуінің тірегін
жалғап тұрған бұрандаманы тартыңыз
(А), Сур. 3.
• Қосқұлақ сомынды тартыңыз.
Сур. 3
• Үстелдің пластик кірістірмесін (H)
бұрыштық беткі қабатын төмен келтіріп
үстел ортасына орнатыңыз (Сур. 4).
Сур. 4
Бағыттаушыны орнату
• Осы нұсқаулық кенеп орнатылған
деп пайымдайды, егер кенеп
орнатылмаған болса, «Ленталық
кенепті ауыстыру» бөлімін қараңыз.
• Бағыттаушыны орнату үшін (J), оны
төрт бұранда жəне тығырықпен (К)
үстелдің алдыңғы шетіне орнатыңыз
(Сур. 4).
Дайындама енгізуге арналған
тіректі жинап құрау
• Дайындаманы жүргізуге арналған
тіректі (С) бағыттаушы тірегінің (В) кез
келген жағынан бекіте отырып үстелдің
кез келген жағында пайдалануға бола-
ды (Сур. 6)
• Тіректі жинау үшін, M8x50
бұрандамалары жəне пластик
қосқұлағымен (F) бағыттаушы тірегін
(В) Сур.6 ара үстеліне бекітіңіз.
Сур.6
• Екі кішкене тұтқалар жəне
бұрандамалармен M6x40 (D)
бағыттаушыны (С) бағыттаушы тірегіне
(В) бекітіңіз, жағдайды реттеу мен
белгілеу үшін Сур. 7 көрсетілгендей
үлкен тұтқаны (Е) қолданыңыз.
Сур. 7
Тіректі реттеу
• Тірек бағыттаушысының (С) тік жіне
көлденең реттеуі екі кішкене тұтқа
арқылы (D) жəне үлкен орталық
тұтқамен (E) жүргізіледі (Сур. 7).
• Бағыттаушы бүкіл ұзына бойы үстел
үстіндегі кертіктермен бірдей тегістелуі
жəне үстел үстінде орнатылған
бұрыштық көмегімен тігінен реттелуі
керек.
Үстелді кенепке қатысты тегістеу
• Қажетті құралдар: 13 мм кілт
• Кенепке қатысты үстелді тегістеу үшін
үстел көлбеуінің тірегі станок корпусы-
на бекітіліп тұрған М8 (G) 4 сомынды
босатыңыз (Сур. 8).
• Үстелді кенеп кірістірме ортасына
жəне үстел ойығына келгенге дейін
жылжытыңыз. Үстел жағдайын бекіту
үшін 4 сомынды қайта тартыңыз.
