4 РусскийЛенточнопильный станок JBS-12
установить рабочий стол пилы и па-
раллельную направляющую.
• Очистите все защищенные от корро-
зии поверхности при помощи слабого
растворителя.
• Станок поставляется в разобранном
виде.

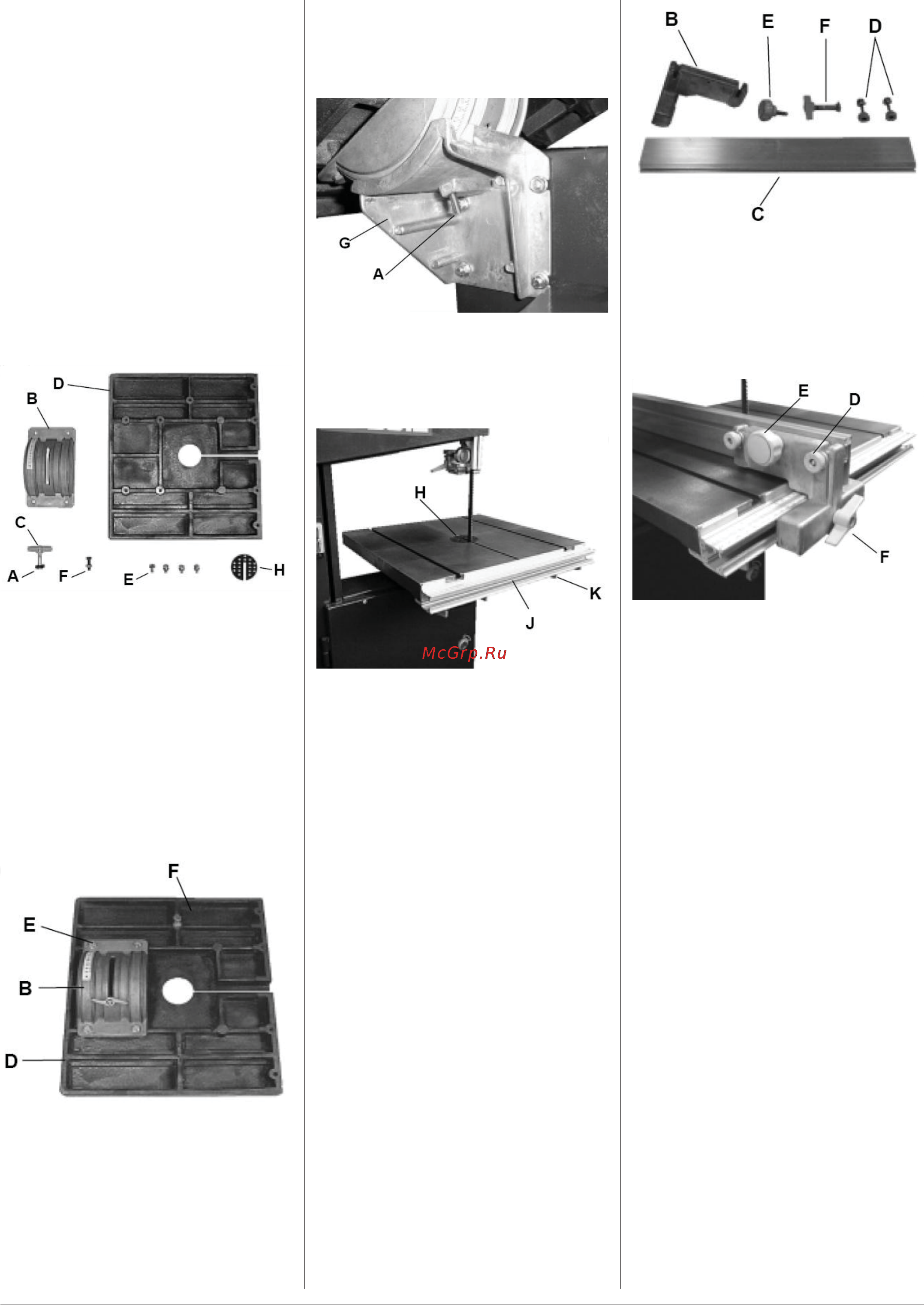

Установка стола
• Необходимые инструменты – ключ
13мм
• Пропустите болт с квадратным под-
головком M8x50 и квадратную пласти-
ковую вставку (А) через отверстие на
механизме наклона стола с опорой (В)
и на время закрутите гайку-барашек
(С), чтобы она не вывалилась.
Рис. 1
• Четырьмя шестигранными болтами
(М8х16) (Е) и шайбами прикрепите
механизм наклона стола с опорой (В)
к нижней части стола (D), следите за
тем, чтобы шкала регулировки угла
располагалась как можно ближе к
краю стола (Рис. 2).
• Пока стол перевѐрнут, закрепите
стопорный винт стола и гайку (F), как
показано на рисунке. Это
нужно будет
отрегулировать позже (Рис. 2).
Рис. 2
• Переверните стол и открутите бара-
шекгайку (С) от болта регулировочного
блока (А), болт должен находиться
в отверстии регулировочного блока
(Рис. 3).
• Подвиньте стол и механизм накло-
на стола с опорой к опоре наклона
стола (G) и затяните болт (А), который
соединяет механизм наклона стола с
опорой и опору наклона стола,
Рис. 3.
• Затяните барашек-гайку.
Рис. 3
• Установите пластиковую вставку стола
(H) в центр стола угловой поверхно-
стью вниз (Рис. 4).
Рис. 4
Установка направляющей
• Данная инструкция предполагает, что
полотно уже установлено, если нет,
см. раздел «Замена ленточного по-
лотна».
• Чтобы установить направляющую (J),
прикрепите еѐ четырьмя винтами с
шайбами (К) к переднему краю стола
(Рис. 4).
Сборка упора для ведения
заготовки
• Упор для ведения заготовки можно
использовать на любой стороне стола,
прикрепив направляющую (С) с любой
стороны опоры направляющей (В)
(Рис. 6).
• Чтобы собрать упор, болтами M8x50 и
пластиковым барашком (F) прикрепите
опору направляющей (В) Рис.6 к столу
пилы.
Рис.6
• Двумя маленькими ручками и болтами
M6x40 (D) прикрепите направляющую
(С) к опоре направляющей (В), для
регулировки и фиксации положения
используйте большую ручку (Е), как
показано на Рис. 7.
Рис. 7
Регулировка упора
• Вертикальная и горизонтальная регу-
лировка направляющей упора(С) про-
изводится двумя маленьким ручками
(D) и большой центральной ручкой (E)
(Рис. 7).
• Направляющая должна быть выров-
нена по всей длине с пазами на столе
и отрегулирована по вертикали с по-
мощью угольника, устанавливаемого
на поверхности стола.
Выравнивание стола
относительно полотна
• Необходимые инструменты: 13 мм
ключ
• Чтобы выровнять стол относительно
полотна, ослабьте 4 гайки М8 (G) (Рис.
8), с помощью которых крепится опора
наклона стола к корпусу станка.
• Двигайте стол в сторону до тех пор,
пока полотно не будет находиться по
центру вставки и канавки стола. Снова
затяните 4 гайки, чтобы зафиксиро-
вать положение стола.
