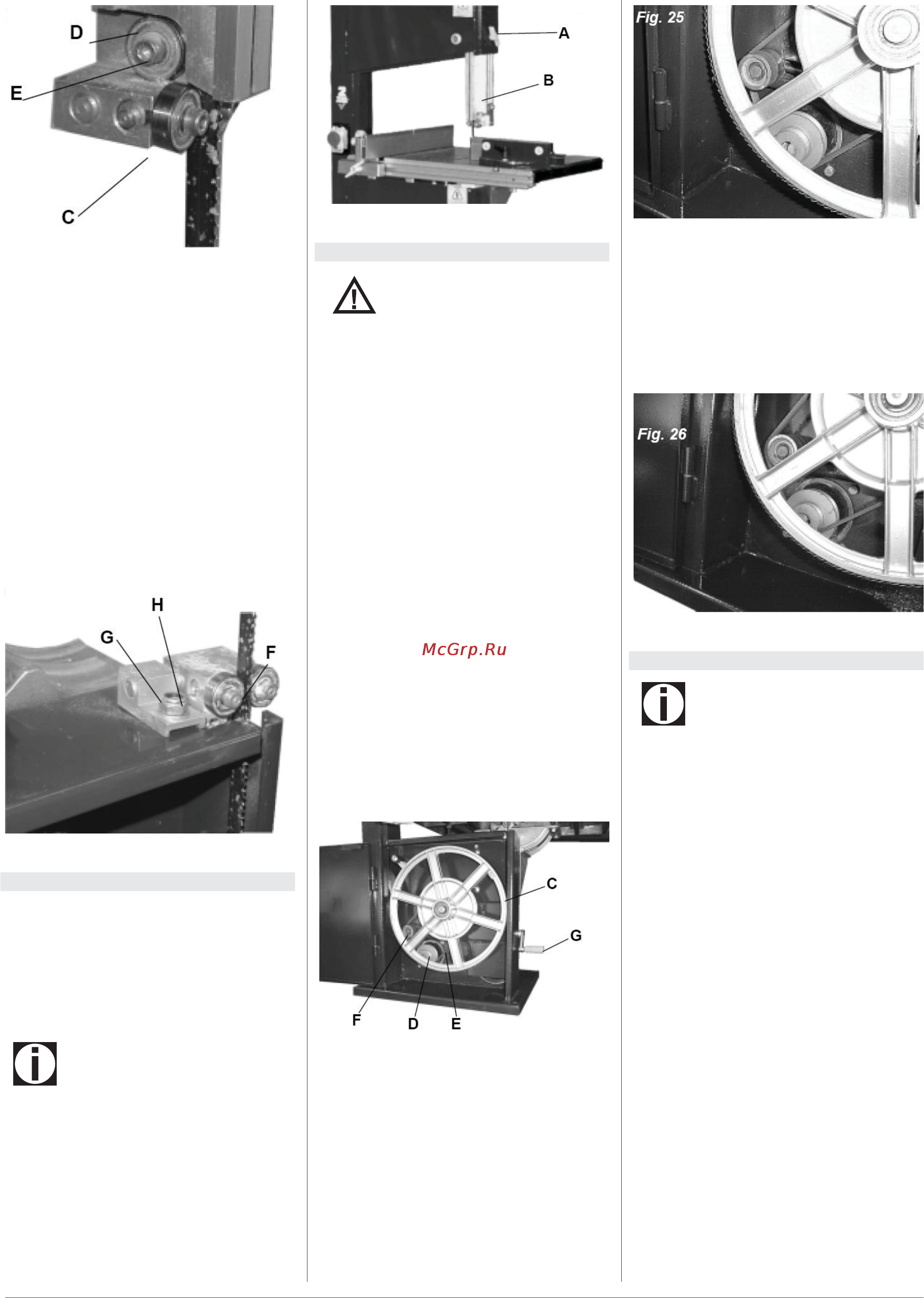

21Қазақша Ленталы аралы станок JBS-12
Сур. 21
Астыңғы бағыттаушылар
• Алты қырлы сомынды (G) (Сур. 22)
бұрау арқылы тіс негіздемесінен
2 мм ара қашықтықта аунақшалы
бағыттаушыны (F) (Сур. 22)
орнатыңыз, сосын бағытатаушы тірегін
қажетті жағдайға орнатыңыз.
• Жағдайды бекітіп сомынды (G)
тартыңыз.
• Реттеп болған соң жағдайды бекіткіш
бұрандамамен (E) бекітіңіз.
• Бекіткіш бұрандаманы (H) босатып,
бағыттаушыны (F) кенептен 0,5 мм ара
қашықтықта орнатыңыз.
Сур. 22
5.4 Аралау биіктігін реттеу
• Қанатша сомынын (A) (Сур. 23)
босатыңыз жəне жинақтағы қапқа
дайындама үстінен 2-3 мм ара
қашықтықта кенептің жоғарғы қабын
(В) (Сур. 23) орнатыңыз.
• Орнатып болғаннан кейін қанатша со-
мынын (А) тартыңыз.
Ескертпе
• Аралаудың ең үлкен биіктігі 180 мм.
Сур. 23
5.5 Кенеп жылдамдығын өзгерту
Назар аударыңыз!
Қайта қосудан бұрын
станоктың электр желісінен
ажыратылғанына көз жеткізіңіз.
• JBS-12 станогында кенептің екі
жылдамдығы бар: 370 м/мин (50Гц)
жəне 440 м/мин (60 Гц) ағаштың қатты
түрлеріне, пластикке жəне алюминийге
арналған, 800 м/мин (50 Гц), жəне 960
м/мин (60 Гц) ағаштың басқа түріне
арналған.
Астыңғы шкив (C) Сур. 24
• Бір шкив аралық осьте орналасқан, ал
келесісі – қозғалтқыш (D) осінде (Сур.
24).
• «V''-тəріздес белбеу (Е) (Сур.
24) аралық осьте шкив арқылы,
қозғалтқыш осіндегі шкив жəне жалпақ
тартқыш аунақша (F) (Сур. 24) арқылы
өтеді.
• Белбеу тартылысы тұтқасаптың (G)
(Сур.24) көмегімен жүзеге асыралады.
• Белбеуді ауыстыру үшін астыңғы
шкивті шешу керек.
Сур. 24
Кенептің жоғарғы жылдамдығы
800м/ мин (50Гц) жəне 960 м/мин
(60Гц)
• Жоғарғы жылдамдық үшін белбеуді
екі шкивке бірдей орнату керек:
қозғалтқыш осінің шкиві жəне 25
суретте көрсетілгендей аралық осьтің
шкивіне орнату керек.
Сур.25
Төменгі жылдамдық 370 м/мин
(50Гц) жəне 440 м/мин (60Гц).
• Төменгі жылдамдық үшін белбеуді
қозғалтқыштың алдыңғы шкивіне
жəне аралық осьтің шкиві 26 суретте
көрсетілгендей орнату керек.
Сур.26
6. Техникалық қызмет көрсету
Ескертпе
• Техникалық қызмет көрсету, та-
зарту жəне жөндеу толық электр
желісінен ажыратылған станокта ғана
жүргізіледі. (вилканы розеткадан алып
тастаңыз)
• Электр бөлігінің техникалық қызметі
мен жөндеуін тек қана білікті электрик
жүргізе алады.
• Станокті жүйелі түрде тазартып
тұрыңыз.
• Күн сайын шаңды тазарту
құрылғысының дұрыстығын тексеріңіз.
• Барлық қорғаныс құрылғылары мен
қоршауларды тазарту
, жөндеу қызмет
көрсету жұмыстарынан кейін бірден
станокқа орнату керек.
• Түзетуге келмейтін қорғаныс
құрылғыларын жедел ауыстыру керек.
• Кенептің тартылысын жүйелі түрде
тексеріп тұрыңыз. Егер станок көп
уақыт бойы қолданылмаса кенеп тар-
тылысын босатыңыз.
• Араның бағыттаушыларының бапта-
рын жүйелі түрде тексеріп тұрыңыз.
• Аралардың ақауы бар жоғын жүйелі
түрде тексеріп тұрыңыз.
Тузеуге
келмейтін аралар жедел ауыстырылуы
