19Қазақша Ленталы аралы станок JBS-12

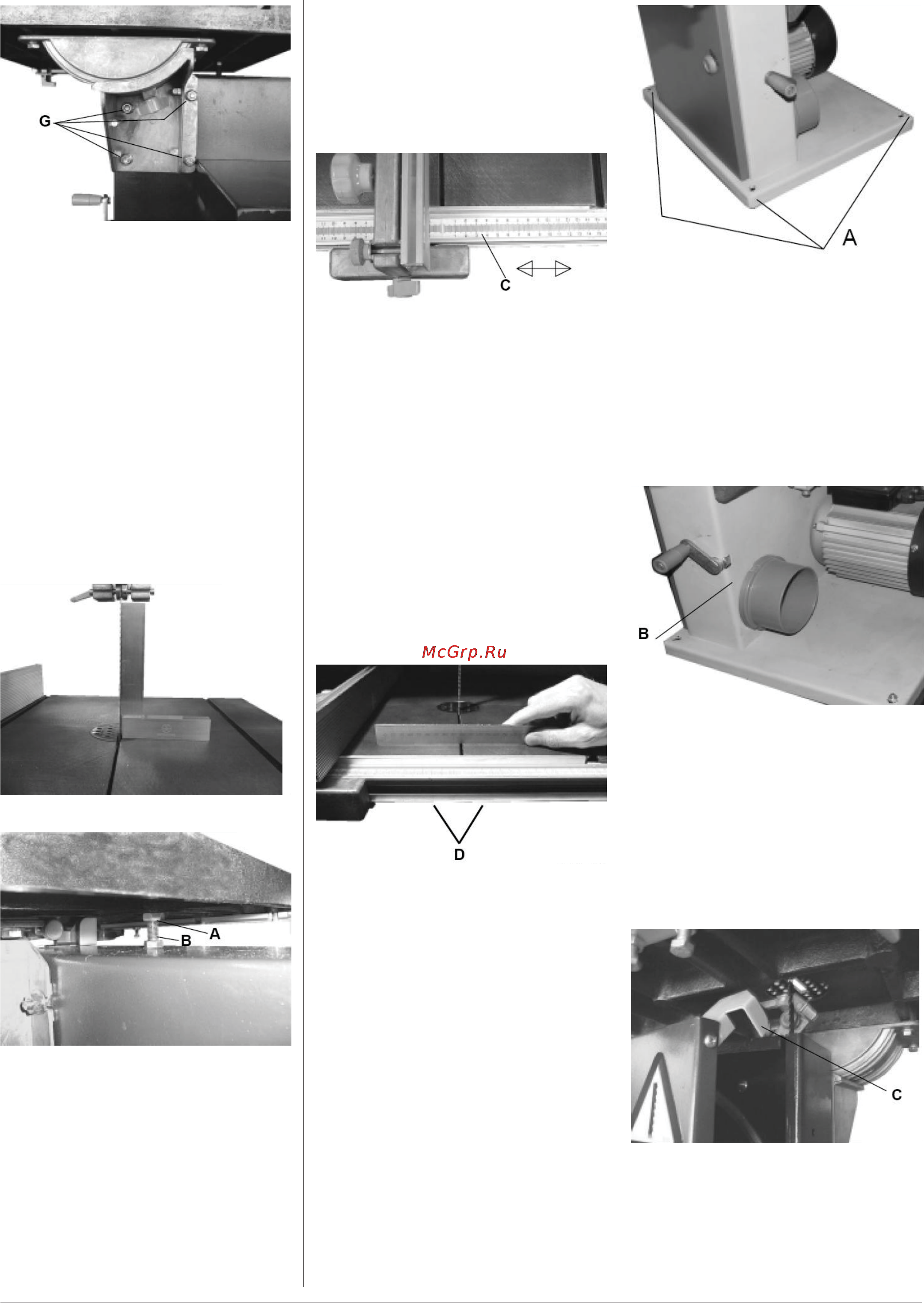

Сур. 8
Ара кенебін реттеу
• Қажетті құралдар: бұрыштық 90°
(жеткізіліп берілмейді)
• Үстелді ара кенебіне перпендикуляр
етіп (90°) үстел астындағы бөгеткіш
бұранда көмегімен орнатуға болады.
• Бөгеткіш бұранда төменгі шкивтің
корпусының үстіңгі бөлігінде
орналасқан.
• Үстелді шығару үшін бөгеткіш со-
мынды (В) босатыңыз, содан соң
бұранданы (А) реттеңіз.
• Бөгеткіш сомынды (В) үстелдің
жағдайын белгілеп алып, қайта
тартыңыз (Сур
.10).
Сур. 9
Сур. 10
Бағыттаушы шкаласын реттеу
• Қажетті құралдар: 10 мм кілт
• Бағыттаушы шкаласын реттеу үшін
үстел астындағы төрт бұранданы (К,
Сур. 4 қараңыз) босатыңыз жəне шка-
ла мен бағыттаушыны (С) бір жағына
қарай жылжытыңыз (Сур. 11).
• Реттеп болған соң бұрандаларды
қайта тартыңыз.
• Реттеуді тексеру үшін аралана-
тын дайындаманың қалыңдығын
бағыттаушы шкаласында орнатып,
жəне алғаш аралауды жасап көріңіз.
•
Егер реттеу дұрыс жасалған бол-
са, онда араланған дайындаманың
қалыңдығы бағыттаушы шкаласының
баптауларымен сəйкес келуі керек.
Сур.11
Үстел параллельдігін тексеру
• Шкала қажетті жағдайда орнатылған
болса, үстел парал¬лельдігін тексеру
қажет.
• Үстел үстіндегі ойыққа қарсы тұрған
болат деңгейін үстелдің алдыңғы
жиегіне жақын ұстаңыз (Сур. 12
қараңыз).
• Егер деңгей үстел көлденеңінің
дұрыс еместігін көрсетсе, үстелді
бағыттаушының астыңғы бөлігінде
орналасқан екі бұранда мен бөгеткіш
сомынның (станокпен бірге жеткізіледі)
көмегімен реттеуге болады, (D) (Сур.
12).
Сур.12
Станок төзімділігі
• Араны қолданбас бұрын станоктың
тік жағдайда сенімді тұрғанына көз
жеткізіңіз.
• Ара негіздемесінде Ø8 мм болатын
төрт саңылау бар (А, Сур. 13).
• Араны бұрандамалармен еденге,
верстакқа немес басқа станинаға
орнатыңыз.
Сур.13
Тартқыш штуцер
• Станок Ø100 мм тартқыш штуцермен
(В) қамтылған, Сур. 14.
• Қолданбас бұрын араны тартқыш
құрылғыға қосу ұсынылады.
• Қолданылып отырған тартқыш
құрылғының ауаны сору жылдамдығы
шамамен 20 м/сек құрауы керек.
Сур.14
Кенептің астыңғы қабы
• Ара астыңғы шкивін ашатын болсақ,
онда Сур. 15 кенептің төменгі қабы (С)
астына түседі.
• Егер астыңғы есік жабық болса, онда
қап жұмыс жағдайына келуі керек.
• Станокты пайдалану кезінде шкив
есіктері жабық болуы керек.
Сур.15
Жұмыс үстелінің көлбеуі
• Үстелді белгілі бір бұрышқа орнату
үшін жұмыс үстелінің бетінде бөтен
заттардың жоғына көз жеткізіңіз.
• Үстел көлбеуі механизміндегі тіректегі
