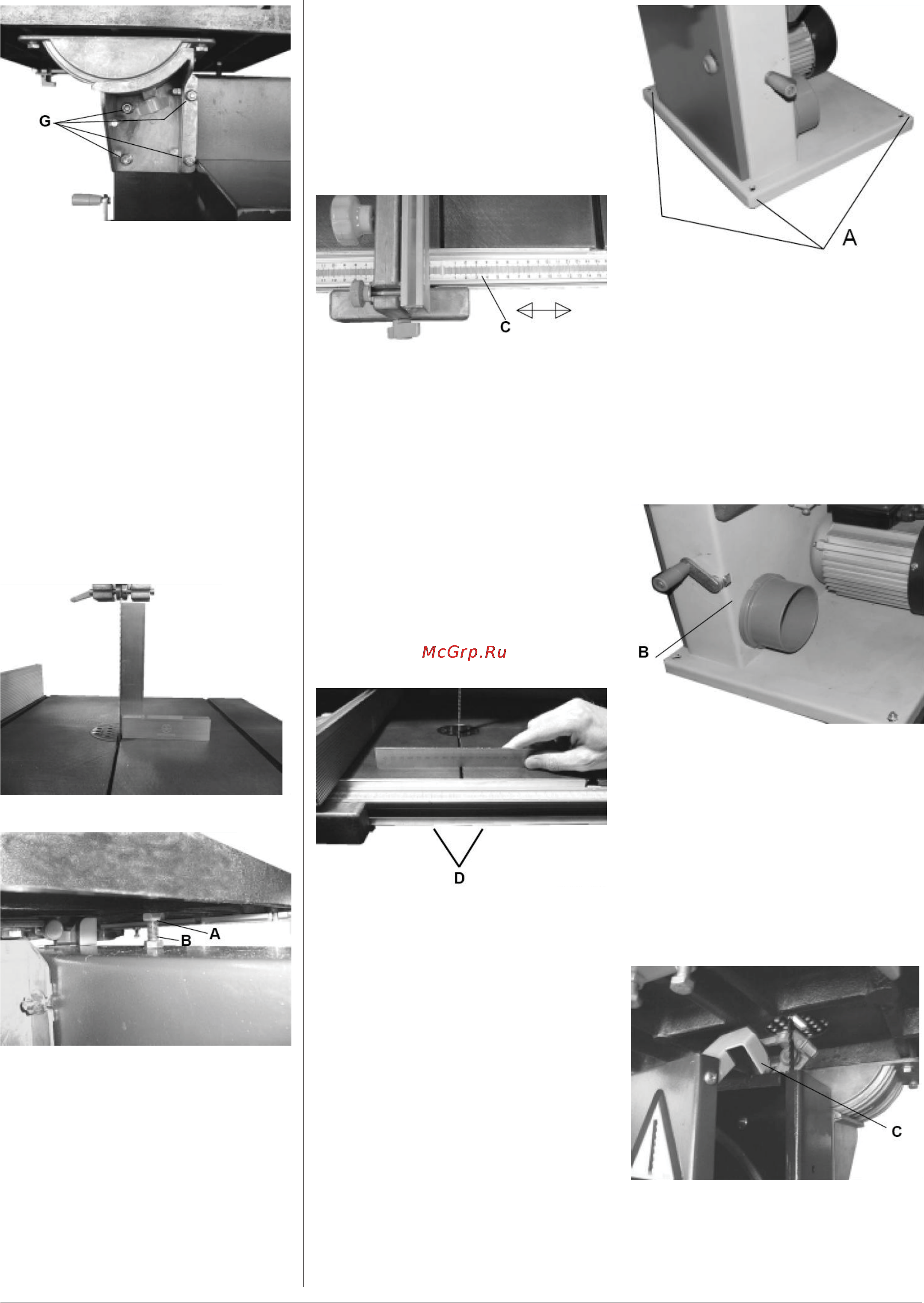

5Русский Ленточнопильный станок JBS-12
Рис. 8
Регулировка полотна пилы
• Необходимые инструменты: угольник
90º (не поставляется)
• Установить стол перпендикулярно
(90º) полотну пилы можно с помощью
регулировки стопорного винта под
столом.
• Стопорный винт расположен на верх-
ней части корпуса нижнего шкива.
• Чтобы выставить стол, ослабьте сто-
порную гайку (В), затем отрегулируйте
винт (А).
• Снова затяните стопорную гайку (В),
зафиксировав положение
стола (Рис.
10).
Рис. 9
Рис. 10
Регулировка шкалы
направляющей
• Необходимые инструменты: 10 мм
ключ.
• Чтобы отрегулировать шкалу на-
правляющей, ослабьте четыре винта
(см. К, Рис. 4) под столом и подвиньте
шкалу и направляющую (С) в строну
(Рис. 11).
• По окончании регулировки снова за-
тяните винты.
• Чтобы проверить регулировку, устано-
вите значение толщины распиливае-
мой заготовки на шкале направляю-
щей и
сделайте пробный распил.
• Если регулировка сделана верно, то
толщина распиленной заготовки долж-
на совпадать с настройками на шкале
направляющей.
Рис.11
Проверка параллельности стола
• Когда шкала установлена в необходи-
мое положение, необходимо прове-
рить параллельность стола.
• Держите стальной уровень на столе
поперѐк канавки вблизи переднего
края стола (см. Рис. 12).
• Если уровень показывает, что есть не-
ровность поперѐк стола, необходимо
отрегулировать стол с помощью двух
винтов и стопорных гаек (поставля-
ются со станком), расположенные
в
нижней части направляющей, (D) (Рис.
12).
Рис.12
Устойчивость станка
• Перед эксплуатацией пилы убедитесь,
что станок устойчиво стоит в верти-
кальном положении.
• В основании пилы есть четыре отвер-
стия Ø8 мм (А, Рис. 13).
• Болтами закрепите пилу на полу, на
верстаке или на другой станине.
Рис.13
Вытяжной штуцер
• Станок оснащен вытяжным штуцером
Ø100 мм (В), Рис. 14.
• Рекомендуется перед эксплуатацией
подключить пилу к вытяжной установ-
ке.
• Скорость всасываемого воздуха ис-
пользуемой вытяжной установки долж-
на составлять примерно 20 м/сек.
Рис.14
Нижний кожух полотна
• Если открыть дверцу нижнего шкива
пилы, то нижний кожух полотна (С)
Рис. 15 опустится вниз.
• Если нижняя дверца закрыта, то кожух
должен установиться в рабочее по-
ложение.
• Во время эксплуатации станка дверцы
шкива должны быть закрыты.
Рис.15
Наклон рабочего стола
• Чтобы установить стол под
определѐнным углом, убедитесь, что
