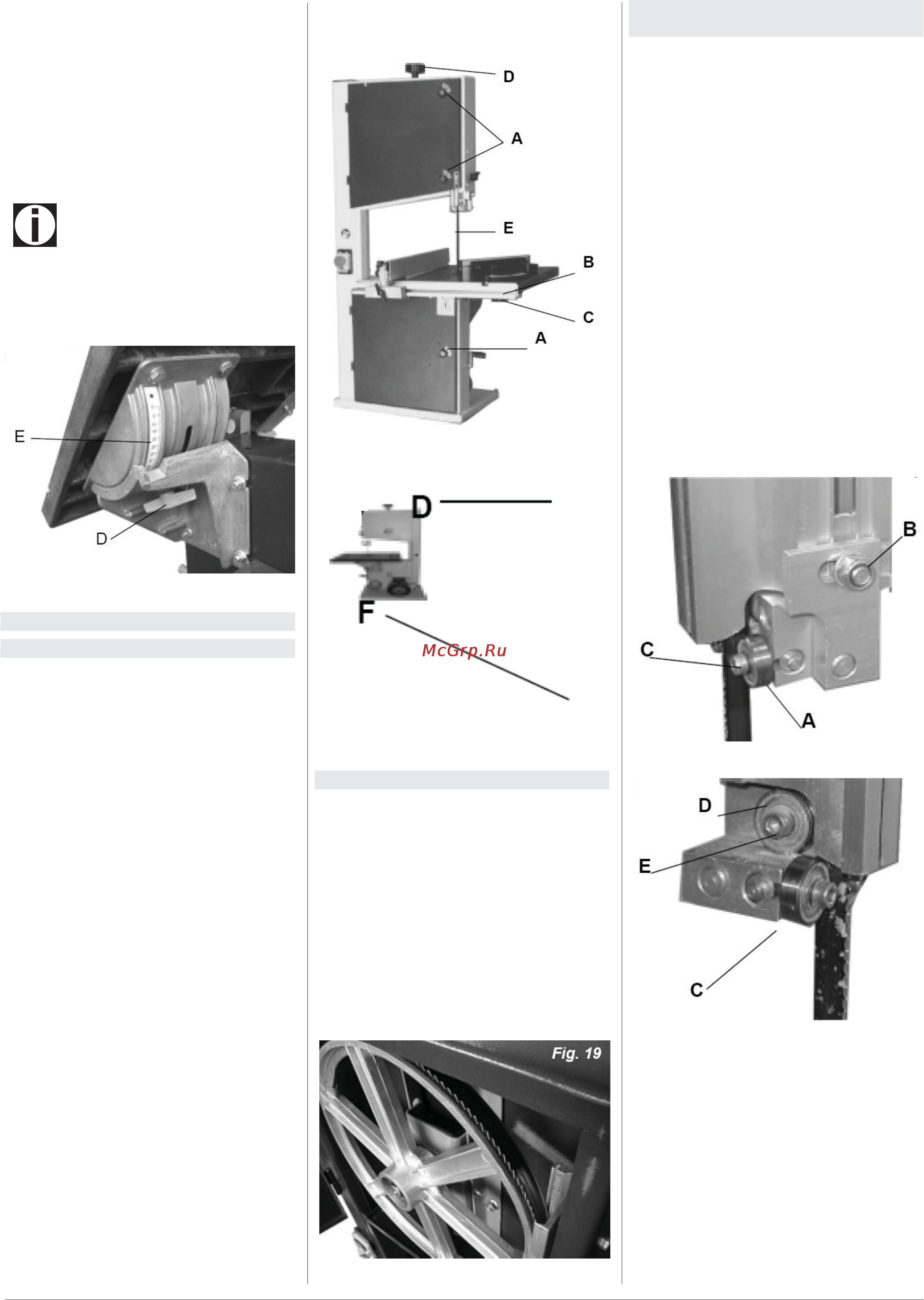

6 РусскийЛенточнопильный станок JBS-12
11. Перед работой закройте дверцы
шкива и зафиксируйте ручки.
Рис. 17
Рис. 18
5.2 Ход ленточного полотна
• Отключите станок от эл.сети.
• Отрегулируйте ход полотна перед
регулировкой направляющих.
• Когда полотно установлено и отрегу-
лировано, прокрутите полотно, вра-
щая рукой верхний шкив и регулируя
ручку хода полотна (F) (Рис. 18).
• Полотно должно находиться в центре
шкива, как показано на Рис. 19.
• Если полотно отрегулировано верно,
зафиксируйте ручку регулировки хода
полотна барашковой гайкой.
Рис. 19
на рабочем столе нет посторонних
предметов.
• Ослабьте барашковую гайку (D) (Рис.
16) на опоре механизма наклона сто-
ла, затем установите стол под нужным
углом в соответствии со шкалой (E)
(Рис. 16).
• Когда стол выставлен, затяните ба-
рашковую гайку, чтобы зафиксировать
положение стола.
Примечание
Когда Вы используете функцию наклона
стола, для фиксации заготовки устанав-
ливайте направляющую в нижней части
рабочего стола.
Рис. 16
5. Эксплуатация
5.1 Замена полотна пилы
1. Отключите станок от эл.сети.
2. Откройте дверцы верхнего и нижнего
шкива, повернув стопорную ручку (А) с
помощью отвёртки.
3. Снимите направляющую (В) с перед-
ней части стола, ослабив четыре винта
(С).
4. Ослабьте натяжение полотна, повер-
нув большую ручку (D).
5. Снимите ленточное полотно (E), про-
пустив через канавку в столе, верхние
направляющие
полотна, кожух и паз в
цапфе станка. Для работы с полотном
надевайте перчатки.
6. Устанавливая новое полотно убеди-
тесь, что зубья нового полотна, в по-
ложении, когда полотно проходит через
стол, направлены вниз к Вам.
7. Натяните новое полотно и проверь-
те ход полотна, поворачивая верхний
шкив. Полотно должно находиться в
центре шкива (см. Рис. 19).
8. Если необходимо, отрегулируйте ход
полотна, используя ручку регулировки
хода полотна и стопорную ручку (F)
Рис. 18, расположенную позади корпуса
верхнего шкива. Когда ход полотна от-
регулирован, зафиксируйте положение
полотна.
9. Снова установите направляющие
полотна, как описано в разделе «Регу-
лировка направляющих полотна».
10. Установите направляющую.
5.3 Регулировка направляющих
полотна
Верхние направляющие
• Установите роликовые направляющие
(А) (Рис. 20) относительно полотна,
открутив шестигранную гайку (В) (Рис.
20) и двигая опору направляющей до
тех пор, пока роликовые направляю-
щие (В) не будут находиться на рас-
стоянии 2 мм от основания зуба.
• Ослабив винт (С) с обеих сторон по-
лотна, установите роликовые направ-
ляющие (А) на расстоянии
5 мм от
полотна.
• Не устанавливайте направляющие
слишком близко, это может снизить
срок эксплуатации работы полотна.
• Отрегулируйте упорный подшипник
(D) (Рис. 21), чтобы спинку полотна не
мешала откручивать крепѐжный болт
(E) (Рис. 21)
• После регулировки зафиксируйте по-
ложение крепѐжным болтом (E).
Рис. 20
Рис. 21
Нижние направляющие
• Установите роликовые направляю-
щие (F) (Рис. 22) на расстоянии 2 мм
от основания зуба полотна, открутив
шестигранную гайку (G) (Рис. 22), а
затем установив опору направляющей
в нужное положение.
• Затяните гайку (G), зафиксировав по-
ложение.
• После регулировки зафиксируйте по-
ложение крепѐжным болтом (E).
