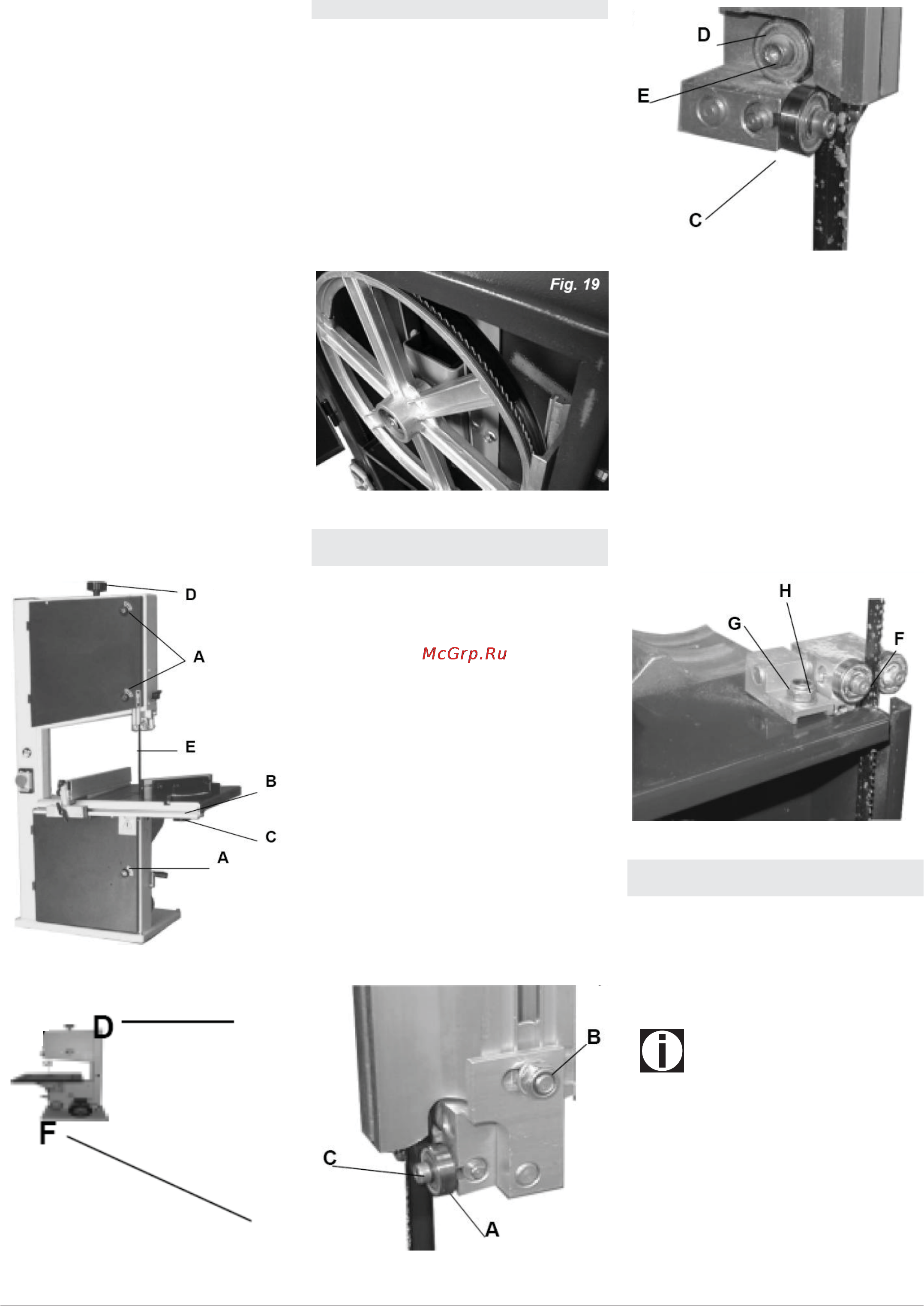

13 Стрічково-пиляльний верстат JBS-12Українська
5.2 Хід стрічкового полотна
• Відключіть верстат від електромережі .
• Відрегулюйте хід полотна перед регу-
люванням напрямних.
• Коли полотно встановлено та
відрегульовано, прокрутіть полотно,
обертаючи рукою верхній шків та регу-
люючи ручку ходу полотна (F) (Рис. 18)
• Полотно повинно знаходитися у центрі
шківу, як зазначено на Рис. 19
• Якщо полотно відрегульовано вірно,
зафіксуйте ручку регулювання ходу
полотна
крильчастою гайкою.
Рис. 19
5.3 Регулювання напрямних
полотна
Верхні напрямні
• УВстановіть роликові напрямні
(А) (Рис. 20) відносно полотна,
відкрутивши шестигранну гайку
(В) (Рис. 20) та рухаючи підпору
напрямної до тих пір, доки роликові
напрямні (В) не будуть знаходитися на
відстані 2 мм від основи зуба.
• Послабивши гвинт (С) з обох боків
полотна, встановіть роликові напрямні
(А) на відстані 5 мм від полотна.
Не
встановлюйте напрямні занадто близь-
ко, це може знизити експлуатаційні
роботи полотна.
• Відрегулюйте підпорний підшипник (D)
(Рис. 21), аби спинка полотна не за-
важала відкручувати кріпильний болт
(Е) (Рис. 21).
• Після регулювання зафіксуйте поло-
ження кріпильним болтом (Е).
Рис. 20
гвинти (С).
4. Послабте натягнення полотна, повер-
нувши велику ручку (D).
5. Зніміть стрічкове полотно (Е), про-
пустивши через канавку в столі, верхні
напрямні полотна, кожух та паз у
цапфі верстату. Для роботи з полотном
надягайте рукавиці.
6. Під час встановлювання нового по-
лотна переконайтеся, що зуб`я нового
полотна у положенні,
коли полотно
проходить через стіл, спрямовані униз
до Вас.
7. Натягніть нове полотно та перевірте
хід полотна, повертаючи верхній шків.
Полотно повинно знаходитися у центрі
шківу (див. Рис. 19).
8. Якщо необхідно, відрегулюйте хід
полотна, використовуючи ручку регулю-
вання ходу полотна та стопорну ручку
(F) Рис. 18, розташовану позаду корпусу
верхнього шківа. Коли хід
полотна
відрегульований, зафіксуйте положення
полотна.
9. Знову встановіть напрямні полотна,
як описано у розділі «Регулювання на-
прямних полотна».
10. Встановіть напрямну.
11. Перед роботою закрийте дверцята
шківу та зафіксуйте ручки
Рис. 17
Рис. 18
Рис. 21
Нижні напрямні
• Встановіть роликові напрямні (F) (Рис.
22) на відстані 2 мм від основи зуба
полотна, відкрутивши шестигранну
гайку (G) (Рис. 22), а потім встано-
вивши підпору напрямної у потрібне
положення.
• Затягніть гайку (G), зафіксувавши по-
ложення.
• Після регулювання зафіксуйте поло-
ження кріпильним болтом (Е).
• Послабивши кріпильний болт (Н),
встановіть напрямні (F) на відстані 0,5
мм від полотна.
Рис. 22
5.4 Регулювання висоти
пропилювання
• Послабте крильчасту гайку (А) (Рис.
23) та встановіть верхній кожух по-
лотна, кожух в зборі (В) (Рис. 23) на
відстані 2-3 мм над заготовкою.
• Після встановлення затягніть крильча-
сту гайку (А).
Примітка
• Максимальна висота пропилювання
180 мм
