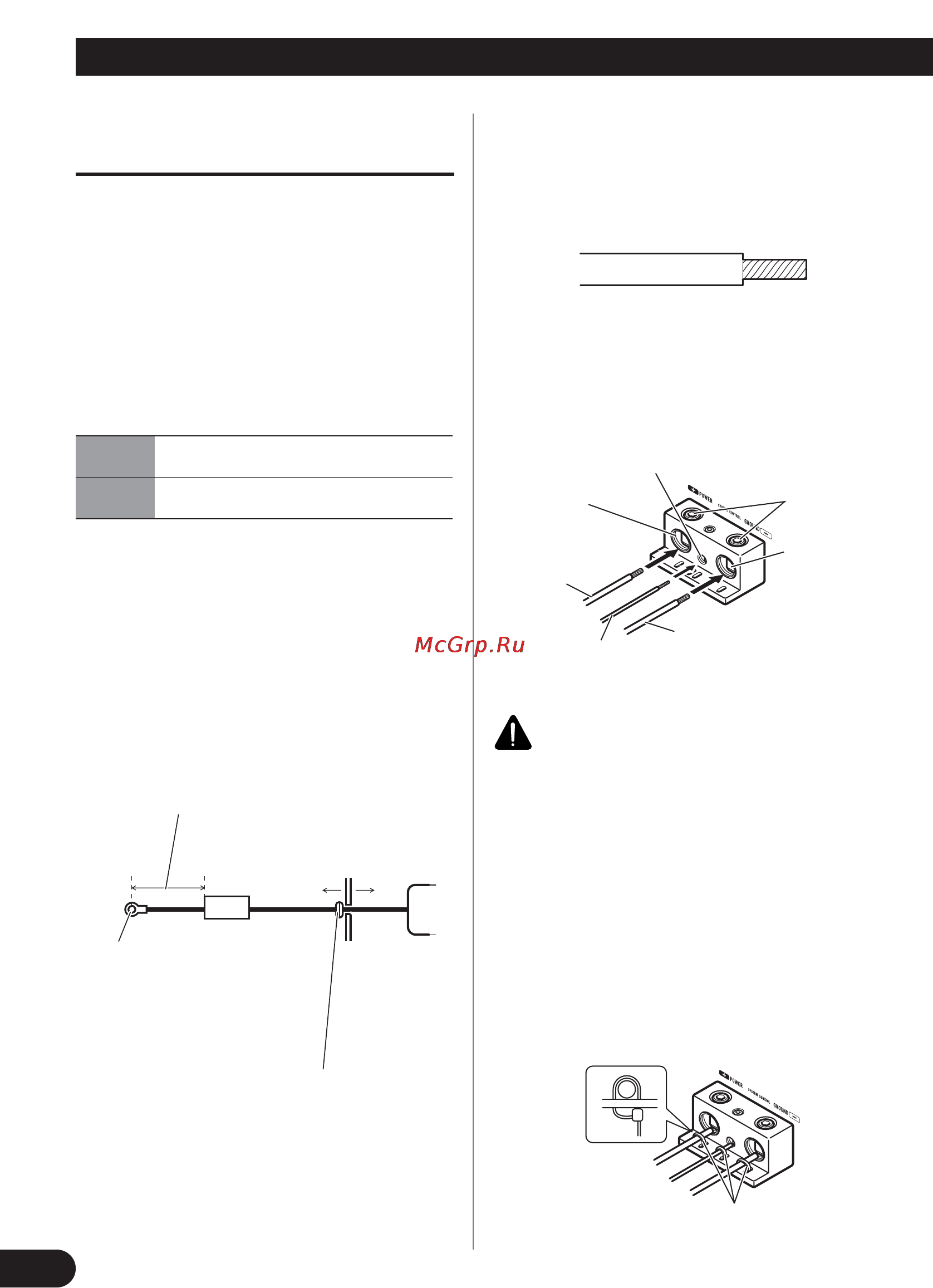

Aansluiten van het toestel
Engine
compartment
Interior of
the vehicle
Terminal
screw
Aansluiten van het
spanningsaansluitpunt
• Gebruik altijd de aanbevolen accu en aarddraad
(los verkrijgbaar). Verbind het accudraad direct
met de positieve pool (+) van de autoaccu en het
aardedraad met het chassis van de auto.
• De aanbevolen maten voor de draden (AWG:
American Wire Gauge) zijn als volgt. De
accudraad, de aarddraad en de optionele directe
aarddraad moeten allemaal dezelfde maat hebben.
• Gebruik draad van 10 AWG tot 20 AWG voor de
draad voor de systeemafstandsbediening.
Maat voor de accudraad en de aarddraad
Draadlengte
minder dan minder dan minder dan minder
dan
2,1 m 3,6 m 5,2 m 6,4 m
Draadmaat 4 AWG 2 AWG 1 AWG 0 AWG
1. Trek het accudraad van het
motorgedeelte naar de cabine van
de auto.
• Sluit, nadat alle andere aansluitingen op de
versterker zijn gemaakt, het accusnoer-
aansluitpunt van de versterker aan op het
positieve aansluitpunt (+) van de accu.
2. Strip de isolatie van het uiteinde van
de draden met een striptang of mes.
• Accudraad, aarddraad: 23 mm tot 25 mm
•
Draad voor de systeemafstandsbediening:
14 mm tot 16 mm
3. Sluit de draden aan.
• Zet de draden stevig met de schroeven van de
aansluitingen vast.
WAARSCHUWING
Als de accudraad niet goed wordt bevestigd aan het
aansluitpunt met behulp van de schroef, kan het
aansluitpunt oververhit raken, hetgeen kan leiden tot
schade en letsel, met inbegrip van lichte
brandwonden.
4. Doe de draadbinders in de sleuven
en wikkel de draadbinders om de
draden.
• Wikkel de draadbinder om de isolatie, niet
om het ontblote deel van de bedrading.
• Knip de overtollige uiteinden van de
draadbinders af.
Draadbinder
Motor-
compartiment
Interieur van
het voertuig
Boor een gat
van 14 mm in
de carrosserie
van de auto.
Steek het rubberen O-vormige
doorvoerbuisje in de
carrosserie van de auto.
Positieve
aansluiting
(+)
Zekering 300 A
Elke versterker
moet APART
voorzien zijn van
zijn eigen 300 A
zekering.
De draad tussen de zekering en de
positieve (+) pool van de accu mag
maximaal 45 cm lang zijn.
GND
aarde-
aansluiting
Aansluiting voor
systeemafstandsbediening
Aansluitpuntschroef
Aarddraad
Draad voor
systeemafstandsbediening
Accudraad
Spannings-
aansluitpunt
(POWER)
