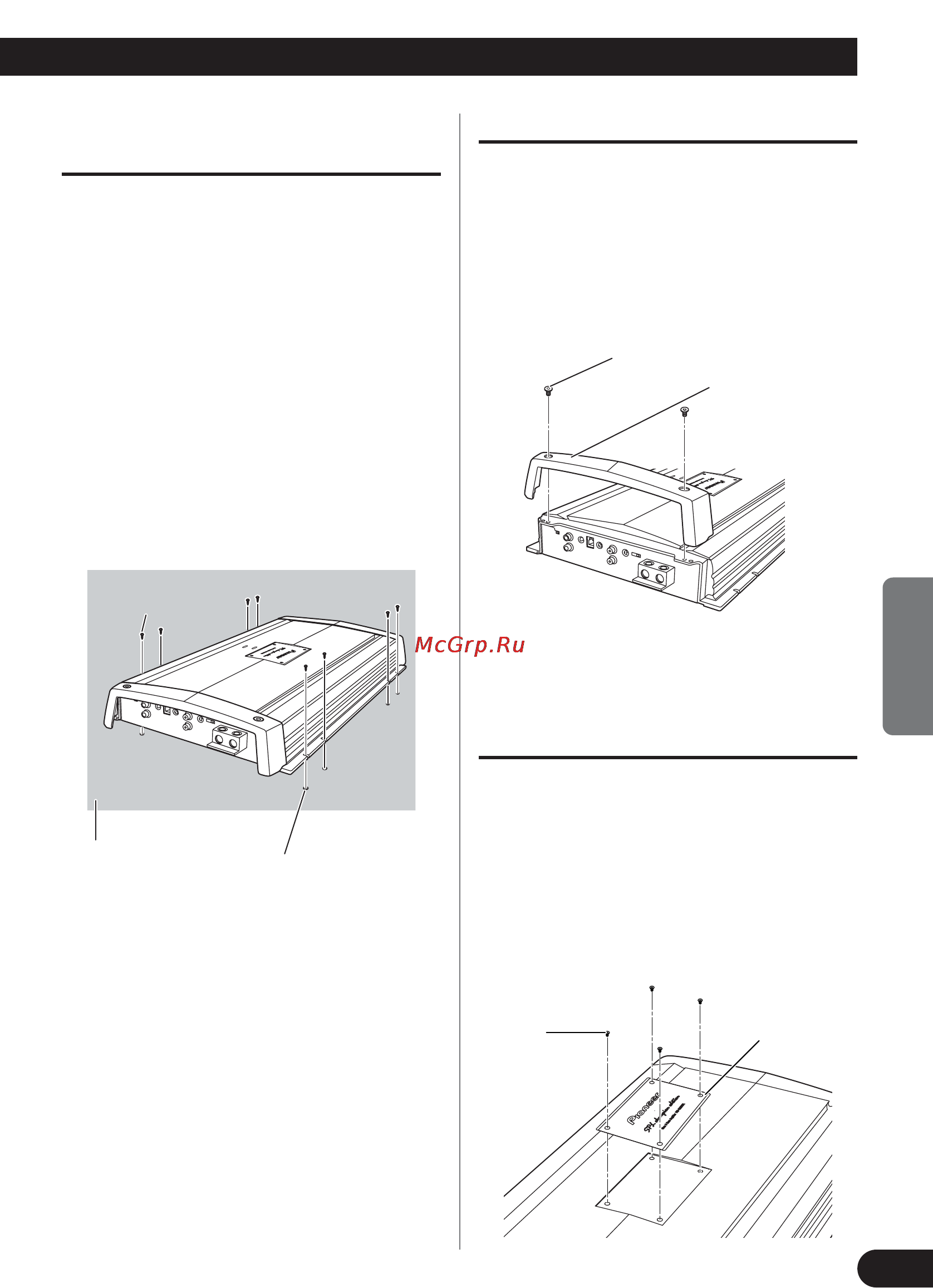

Exemple d’installation sur le tapis
de sol ou sur le châssis
1. Posez l’amplificateur à l’emplace-
ment choisi. Introduisez les vis auto-
taraudeuses fournies (4 mm × 18 mm)
dans les perçages. Appuyez ferme-
ment sur les vis au moyen d’un
tournevis pour marquer les points
de perçage.
2. Percer des trous de 2,5 mm de
diamètre aux emplacements mar-
qués puis fixez l’amplificateur soit à
travers le tapis, soit directement sur
le châssis.
Remise en place du couvre-bornes
1. Alignez l’appareil et le
couvre-bornes et insérez les vis.
2. Serrez les vis avec un tournevis à
pointe hexagonale de 4 mm.
Changement de la direction de
l’étiquette signalétique
1. Pour retirer l’étiquette signalétique,
desserrez les vis en utilisant une clé
hexagonale de 2 mm.
2. Changez la direction de l’étiquette
signalétique, puis serrez les vis avec
la clé hexagonale.
Percer un trou de 2,5 mm
de diamètre
Tapis ou châssis
Vis
Couvre-bornes
Vis
Étiquette
signalétique
Vis autotaraudeuse
(4 mm × 18 mm)
