3

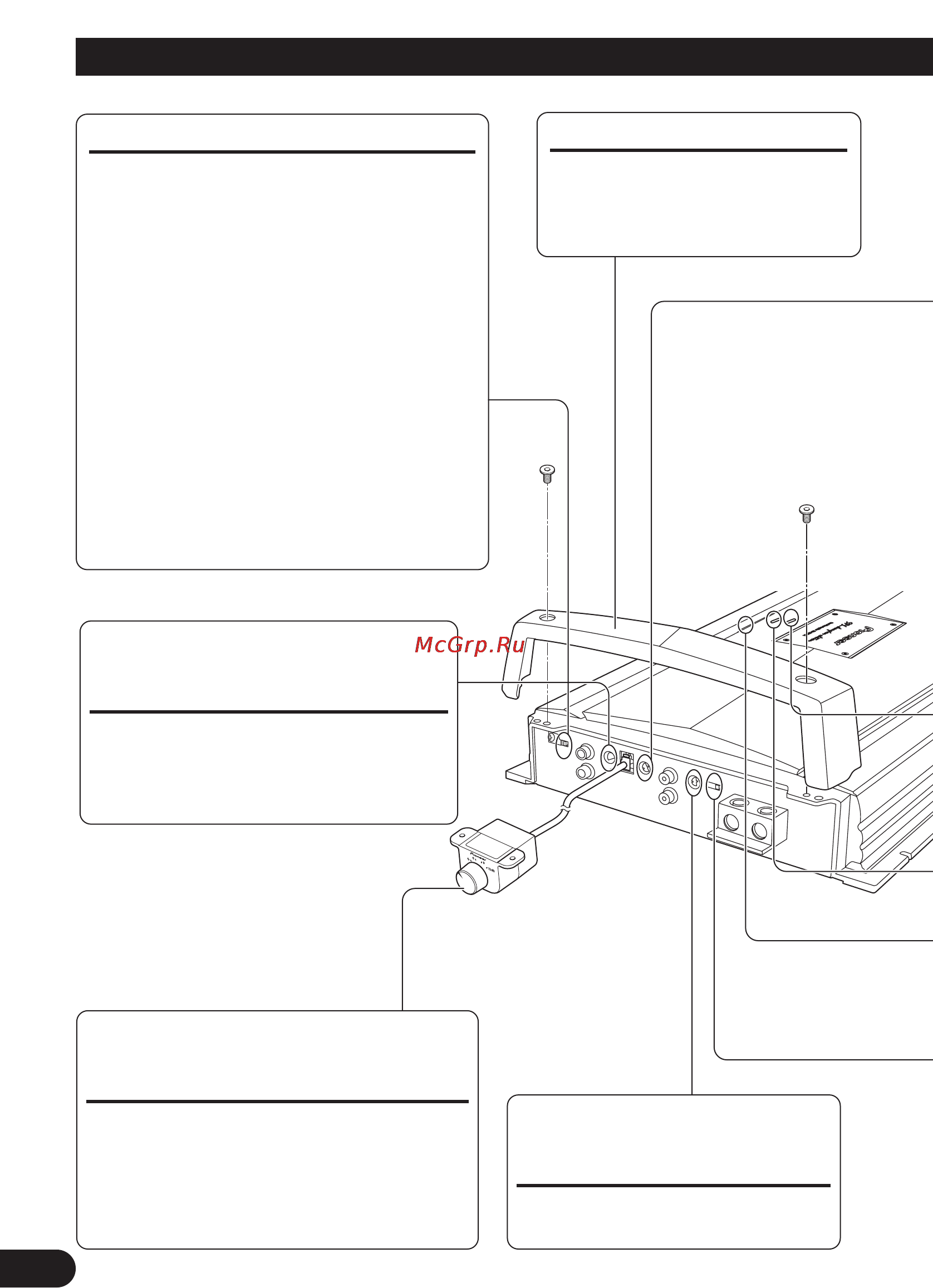

Réglage de l’appareil
Couvre-bornes
Avant de mettre l’appareil en
place, dévissez les vis avec un
tournevis à pointe hexagonale de
4 mm et retirez le couvre-bornes.
Commande du niveau d’accentua-
tion des graves
Vous pouvez choisir un niveau
d’accentuation de 0, 6, 9 ou 12 dB.
Pour connaître la manière de relier le boîtier
de télécommande d’accentuation des graves
à l’amplificateur, reportez-vous à la section
“Schéma de raccordement”.
Commutateur MODE SELECT
Vous pouvez sélectionner le mode de synchronisa-
tion de l’amplificateur, à savoir MASTER, SYNC
et SYNC INV. Réglez le commutateur MODE
SELECT sur la position MASTER si vous utilisez
uniquement un amplificateur. Si vous utilisez deux
amplificateur ou plus en combinaison et connecteur
de façon synchrone, réglez le premier amplificateur
sur MASTER, et les amplificateurs restants sur
SYNC ou SYNC INV en fonction de la façon dont
ils sont connectés. Réglez le commutateur d’un
amplificateur sur SYNC INV uniquement quand
les amplificateurs sont connectés de façon syn-
chrone avec un montage en pont ex. Pour régler le
commutateur sur SYNC ou SYNC INV, retirez la
vis et la butée. Retirez la vis et la butée après avoir
vérifié que les connexions sont correctes. Pour en
savoir plus sur le commutateur MODE SELECT,
reportez-vous à la section “Connexion des câbles
des haut-parleurs”.
Commande de la fréquence
de coupure pour LPF
La fréquence de coupure peut être
choisie entre 40 Hz et 240 Hz.
Commande de fréquence de l’ac-
centuation des graves
Cette commande permet de choisir la
fréquence, entre 40 Hz et 120 Hz, autour
de laquelle doit s’effectuer l’accentua-
tion.
