13

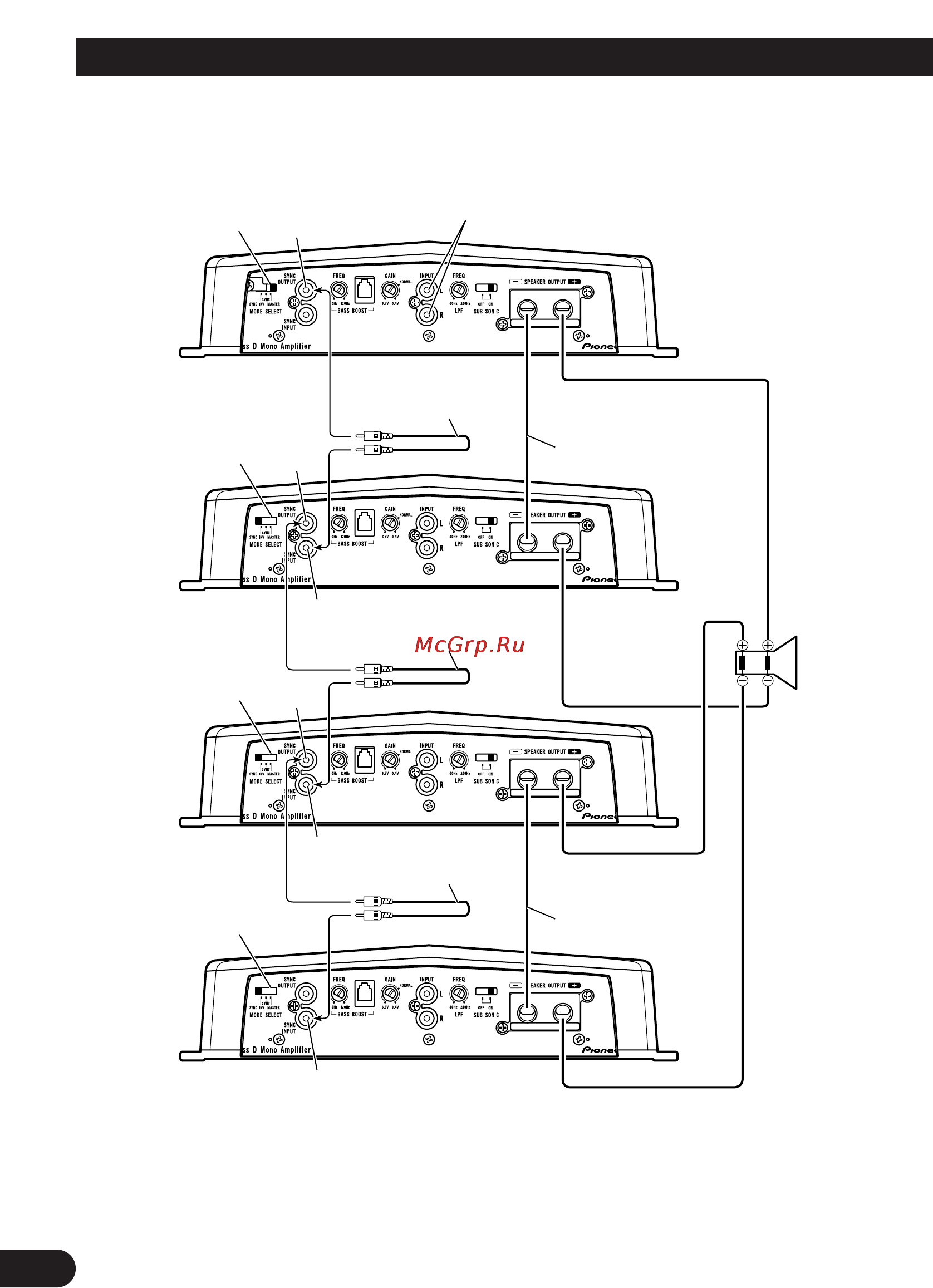

Conexión de la unidad
Cuatro amplificadores (Puente externo)
El interruptor MODE
SELECT debe estar en
la posición SYNC
INV. Antes de ajustar
a la posición, quite el
tornillo y el retenedor.
El interruptor MODE
SELECT debe estar en
la posición SYNC
INV. Antes de ajustar
a la posición, quite el
tornillo y el retenedor.
El interruptor MODE
SELECT debe estar en
la posición SYNC
INV. Antes de ajustar
a la posición, quite el
tornillo y el retenedor.
• Utilice solamente altavoces con una impedancia de 2 Ω a 16 Ω. Además, en el caso de conectar múltiples
altavoces con un puente, compruebe que la impedancia sintética sea de por lo menos 2 Ω.
2 Ω a
16 Ω
8 000 W
(2 Ω
DVC)
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC
INPUT
SYNC
INPUT
El interruptor MODE
SELECT debe estar en la
posición MASTER.
Conecte a un equipo estéreo de automóvil. Para los
detalles, consulte la sección “Diagrama de conexión”.
SYNC OUTPUT
Conexión
del cable de altavoz
(vendido
separadamente).
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
Conexión
del cable de altavoz
(vendido
separadamente).
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
