14
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

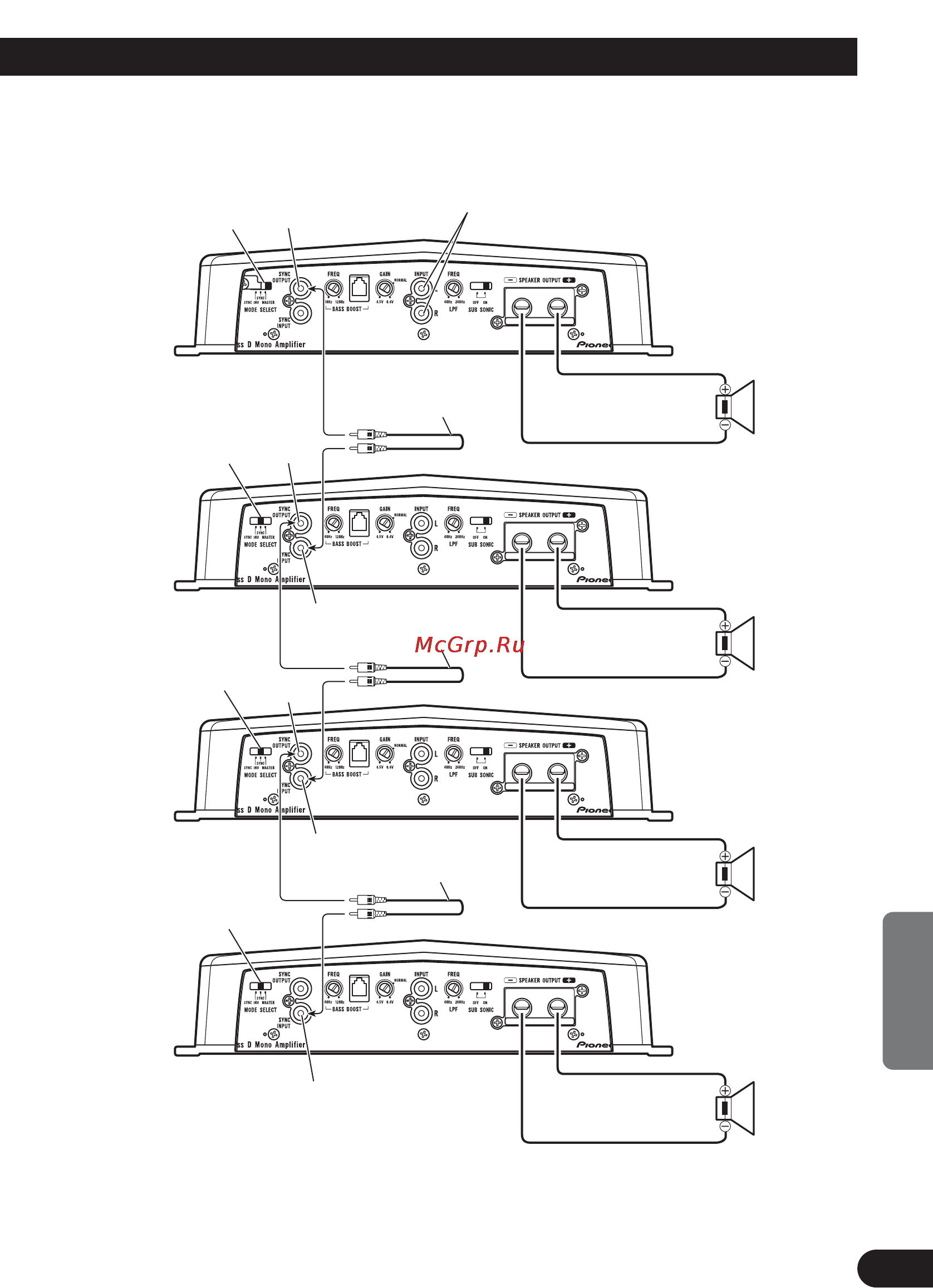

Vier versterkers
De MODE SELECT
schakelaar moet op
MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema” voor details.
Verbindingssnoer met
RCA (tulp) stekkers
(los verkrijgbaar).
Verbindingssnoer met
RCA (tulp) stekkers
(los verkrijgbaar).
Verbindingssnoer met
RCA (tulp) stekkers (los
verkrijgbaar).
SYNC OUTPUT
SYNC
INPUT
SYNC
OUTPUT
SYNC INPUT
• Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.
SYNC
OUTPUT
SYNC
INPUT
1 Ω tot 8 Ω
2 000 W
(1 Ω)
1 Ω tot 8 Ω
2000 W
(1 Ω)
1 Ω tot 8 Ω
2 000 W
(1 Ω)
1 Ω tot 8 Ω
2 000 W
(1 Ω)
De MODE SELECT
schakelaar moet op
SYNC staan. Voor u
deze stand instelt, moet
u de schroef en de
stopper verwijderen.
De MODE SELECT
schakelaar moet op
SYNC staan. Voor u
deze stand instelt, moet
u de schroef en de
stopper verwijderen.
De MODE SELECT
schakelaar moet op
SYNC staan. Voor u
deze stand instelt, moet
u de schroef en de
stopper verwijderen.
