Pioneer PRS-D2000SPL [94/128] Instellen van dit toestel
![Pioneer PRS-D2000SPL [94/128] Instellen van dit toestel](/views2/1002048/page94/bg5e.png)
3

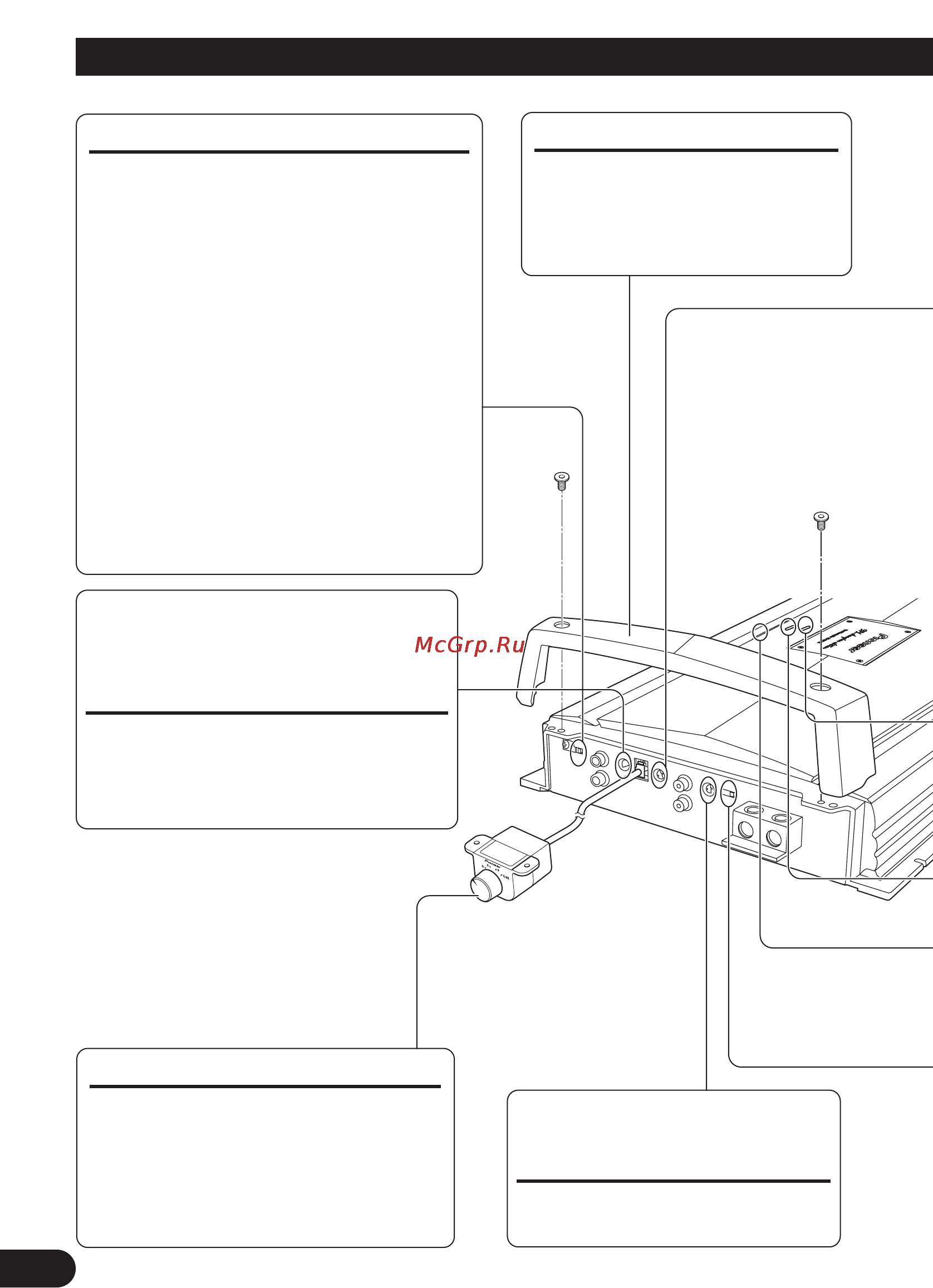

Instellen van dit toestel
Aansluitingenafdekking
Voor u het toestel gaat installeren,
dient u de schroeven los te maken
met een inbussleutel van 4 mm en
dient u de aansluitingenafdekking
te verwijderen.
Bass Boost niveauregeling
U kunt de lage tonen extra versterken
(Bass Boost) met 0, 6, 9 of 12 dB.
Voor aanwijzingen omtrent het aansluiten
van de Bass Boost afstandsbediening op
de versterker, verwijzen we u naar het
“Aansluitschema”.
MODE SELECT schakelaar
U kunt de synchronisatiefunctie van de
versterker instellen op MASTER, SYNC, of
SYNC INV. Zet de MODE SELECT schakelaar
op MASTER wanneer u alleen de versterker
gebruikt. Wanneer u twee of meer van deze
synchroon geschakelde versterkers gebruikt,
dient u de eerste daarvan op MASTER te zetten
en de resterende op SYNC of SYNC INV
afhankelijk van de manier waarop ze zijn
aangesloten. De versterkers moeten alleen op
SYNC INV worden ingesteld wanneer ze
synchroon geschakeld zijn in een brugschakeling.
Wanneer u overschakelt naar de SYNC of
SYNC INV stand, dient u de schroef en de
stopper te verwijderen. Verwijder de schroef en
de stopper pas nadat u gecontroleerd of de
verbindingen correct zijn. Zie “Aansluiten van
de luidsprekerdraden” voor details omtrent de
MODE SELECT schakelaar.
Regelaar voor
drempelfrequentie voor LPF
U kunt een drempelfrequentie van
40 Hz t/m 240 Hz kiezen.
Frequentieregelaar van het
versterkingsniveau van de lage
klanken
Met de versterkingsregelaar van de lage
klanken kunt u een frequentie voor de
versterking van de lage klanken kiezen
die tussen 40 Hz t/m 120 Hz ligt.
