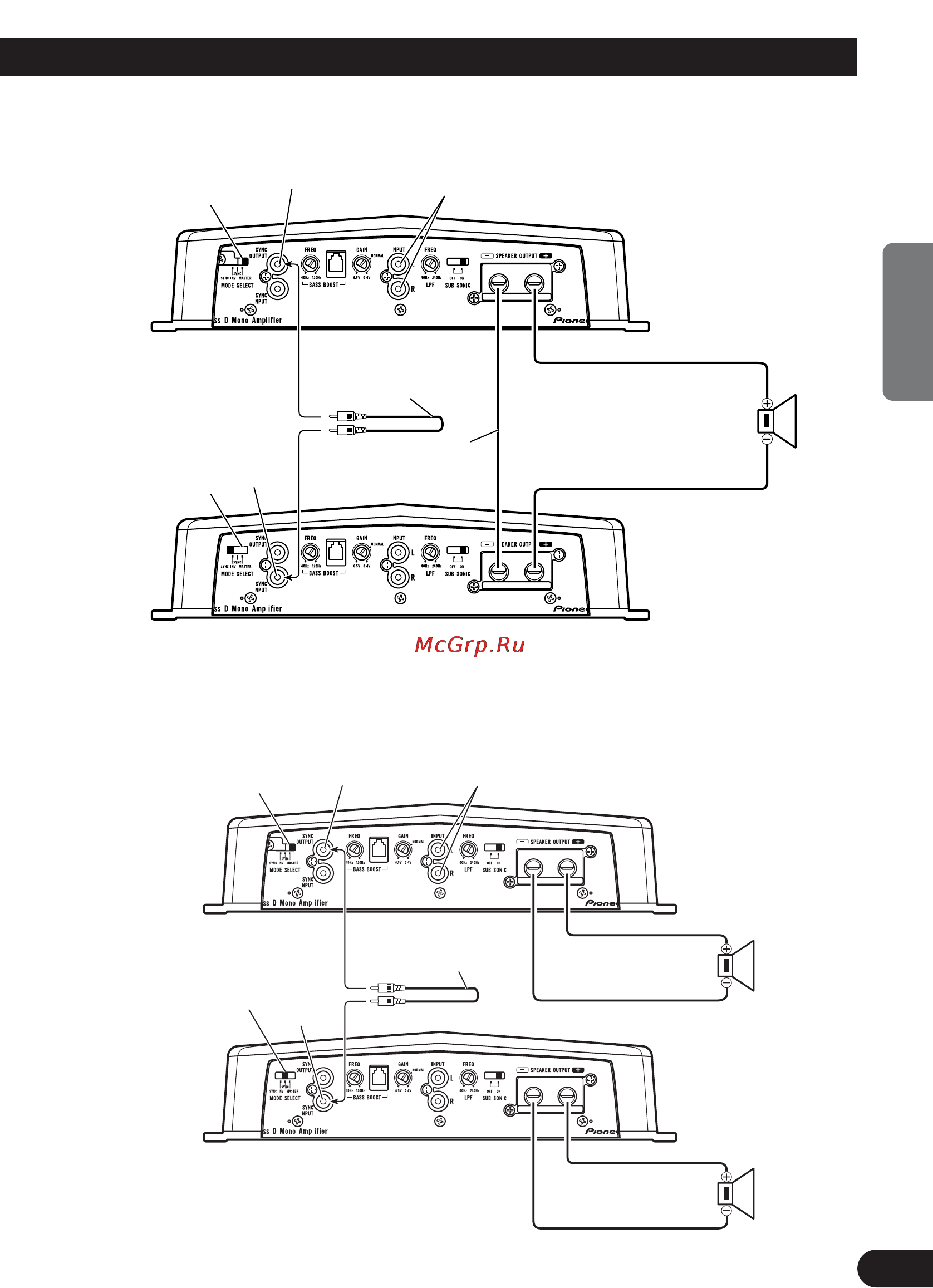

Dos amplificadores (Puente externo)
• Utilice solamente altavoces con una impedancia de 2 Ω a 16 Ω. Además, en el caso de conectar múltiples
altavoces con un puente, compruebe que la impedancia sintética sea de por lo menos 2 Ω.
Dos amplificadores
2 Ω a 16 Ω
4 000 W
(2 Ω)
SYNC
INPUT
SYNC
INPUT
El interruptor
MODE SELECT
debe estar en la
posición SYNC
INV. Antes de
ajustar a la posición,
quite el tornillo y el
retenedor.
1 Ω a 8 Ω
2 000 W
(1 Ω)
1 Ω a 8 Ω
2 000 W
(1 Ω)
• Utilice altavoces con una impedancia de 1 Ω a 8 Ω.
El interruptor MODE
SELECT debe estar en la
posición MASTER.
Conecte a un equipo estéreo de automóvil. Para los
detalles, consulte la sección “Diagrama de conexión”.
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
Conexión del cable de
altavoz (vendido sepa-
radamente).
SYNC OUTPUT
El interruptor MODE SELECT
debe estar en la posición MASTER.
El interruptor MODE
SELECT debe estar en
la posición SYNC.
Antes de ajustar a la
posición, quite el
tornillo y el
retenedor.
Conexión del cable con
enchufes de clavijas RCA
(vendidos separadamente).
SYNC OUTPUT
Conecte a un equipo estéreo de automóvil. Para los
detalles, consulte la sección “Diagrama de conexión”.
