Pioneer PRS-D2000SPL [68/128] Raccordement de l appareil
![Pioneer PRS-D2000SPL [68/128] Raccordement de l appareil](/views2/1002048/page68/bg44.png)
13

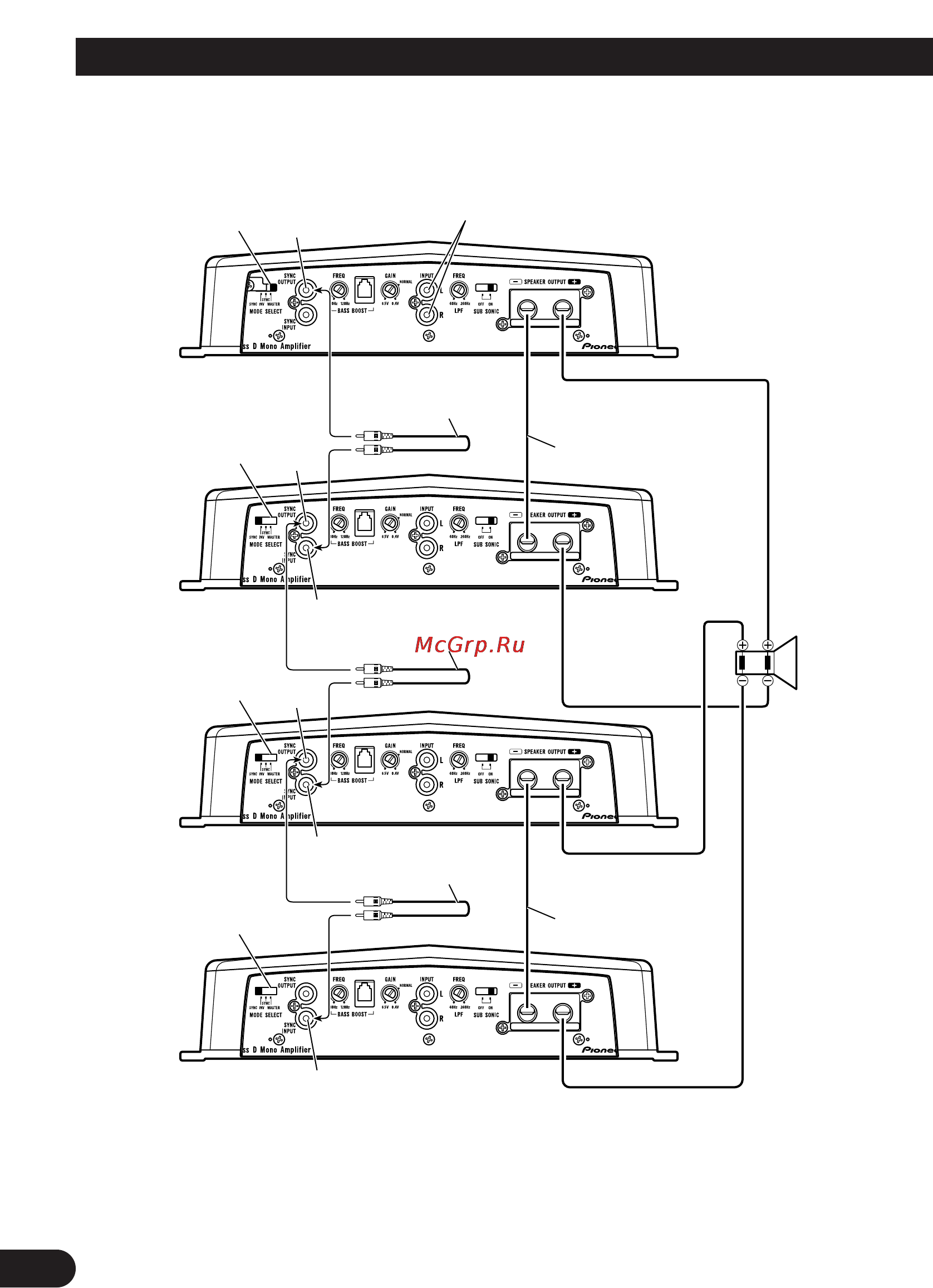

Raccordement de l’appareil
Quatre amplificateurs (connexion en pont ex.)
Le commutateur MODE
SELECT doit être sur la
position MASTER.
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
MODE SELECT doit
être sur la position
SYNC INV position.
Avant de le placer sur
cette position, retirez
la vis et la butée.
Connectez à un autoradio.
Pour les détails, référez-vous à la
section “Schéma de raccordement”.
MODE SELECT doit
être sur la position
SYNC INV position.
Avant de le placer sur
cette position, retirez
la vis et la butée.
MODE SELECT doit
être sur la position
SYNC INV position.
Avant de le placer sur
cette position, retirez
la vis et la butée.
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Connexion de cable munis
de prises Cinch (RCA)
(vendus séparément).
Connexion des câbles
des haut-parleurs
(vendus séparément).
•
Utilisez uniquement des haut-parleurs avec une impédance comprise entre 2
Ω
et 16
Ω
. De plus en cas de
connexion de plusieurs haut-parleurs avec un pont, vérifiez que l’impédance synthétique est d’au moins 2
Ω
.
2 Ω à
16 Ω
8 000 W
(2 Ω
DVC)
Connexion des câbles
des haut-parleurs
(vendus séparément).
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
OUTPUT
SYNC
INPUT
SYNC
INPUT
SYNC
INPUT
