Pioneer PRS-D2000SPL [35/128] Cambio de la dirección de la placa
![Pioneer PRS-D2000SPL [35/128] Cambio de la dirección de la placa](/views2/1002048/page35/bg23.png)
16
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ

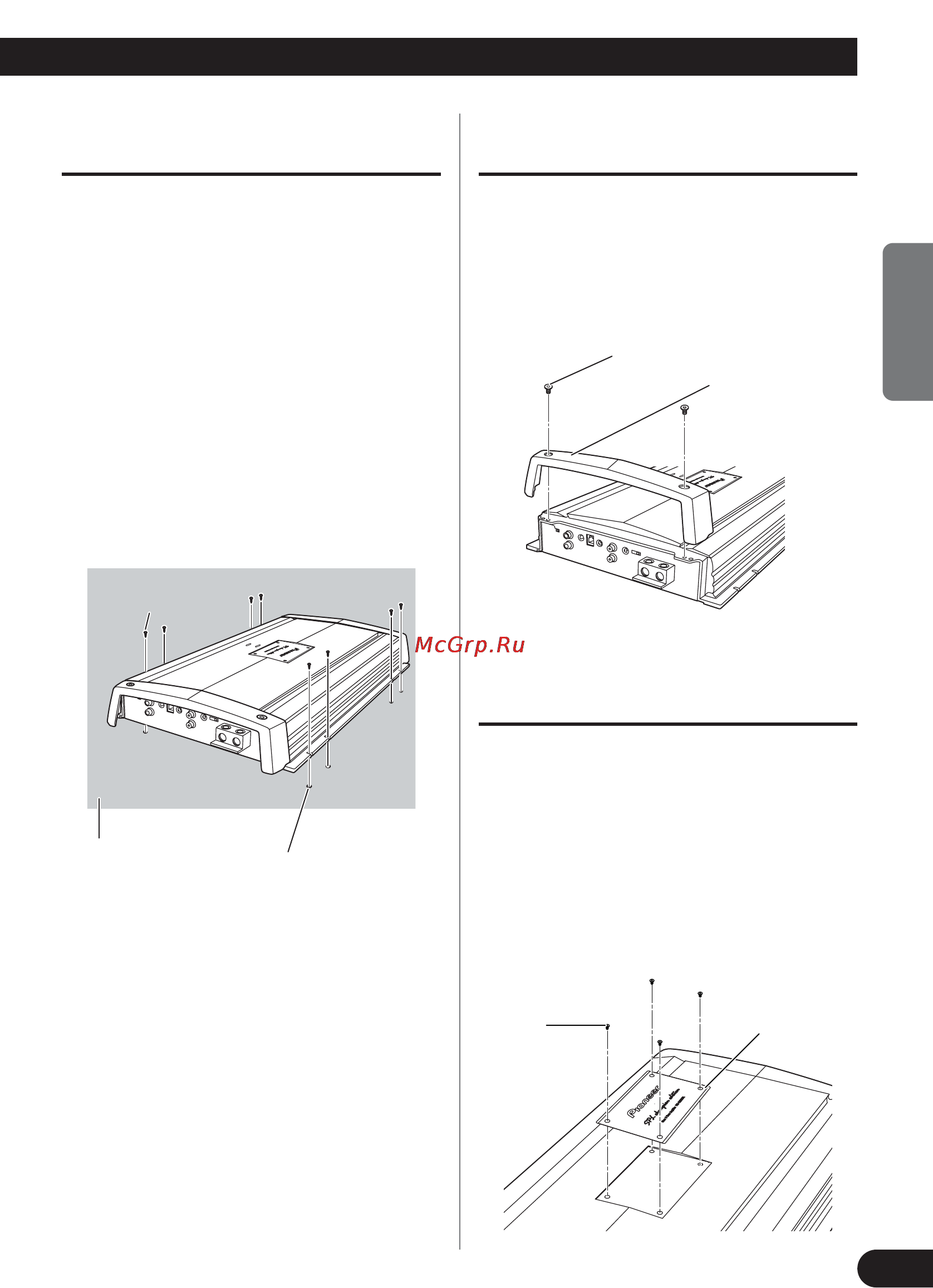

Ejemplo de instalación en la
alfombra del piso o en el chasis
1. Ubique el amplificador en la posi-
ción en donde va a ser instalado.
Inserte los tornillos autorroscantes
suministrados (4 mm × 18 mm) en
los orificios de los tornillos. Presione
los tornillos con un destornillador
de modo que puedan dejar puntos
marcados de la posición en donde
irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de
diámetro en el punto marcado, e
instale el amplificador, ya sea en la
alfombra o directamente en el
chasis.
Recolocación de la cubierta de
terminales
1. Alinee la unidad y la cubierta de
terminales, e inserte el tornillo.
2. Apriete el tornillo con una llave
hexagonal de 4 mm.
Cambio de la dirección de la placa
de identificación
1. Para quitar la placa de identifi-
cación, afloje los tornillos utilizando
una llave hexagonal de 2 mm.
2. Cambie la dirección de la placa de
identificación y, a continuación,
apriete los tornillos con una llave
hexagonal.
Tornillo
Placa de iden-
tificación
Perfore un orificio de 2,5 mm
de diámetro
Alfombra
del piso o
chasis
Tornillo
Cubierta de terminales
Tornillos autorroscante
(4 mm × 18 mm)
