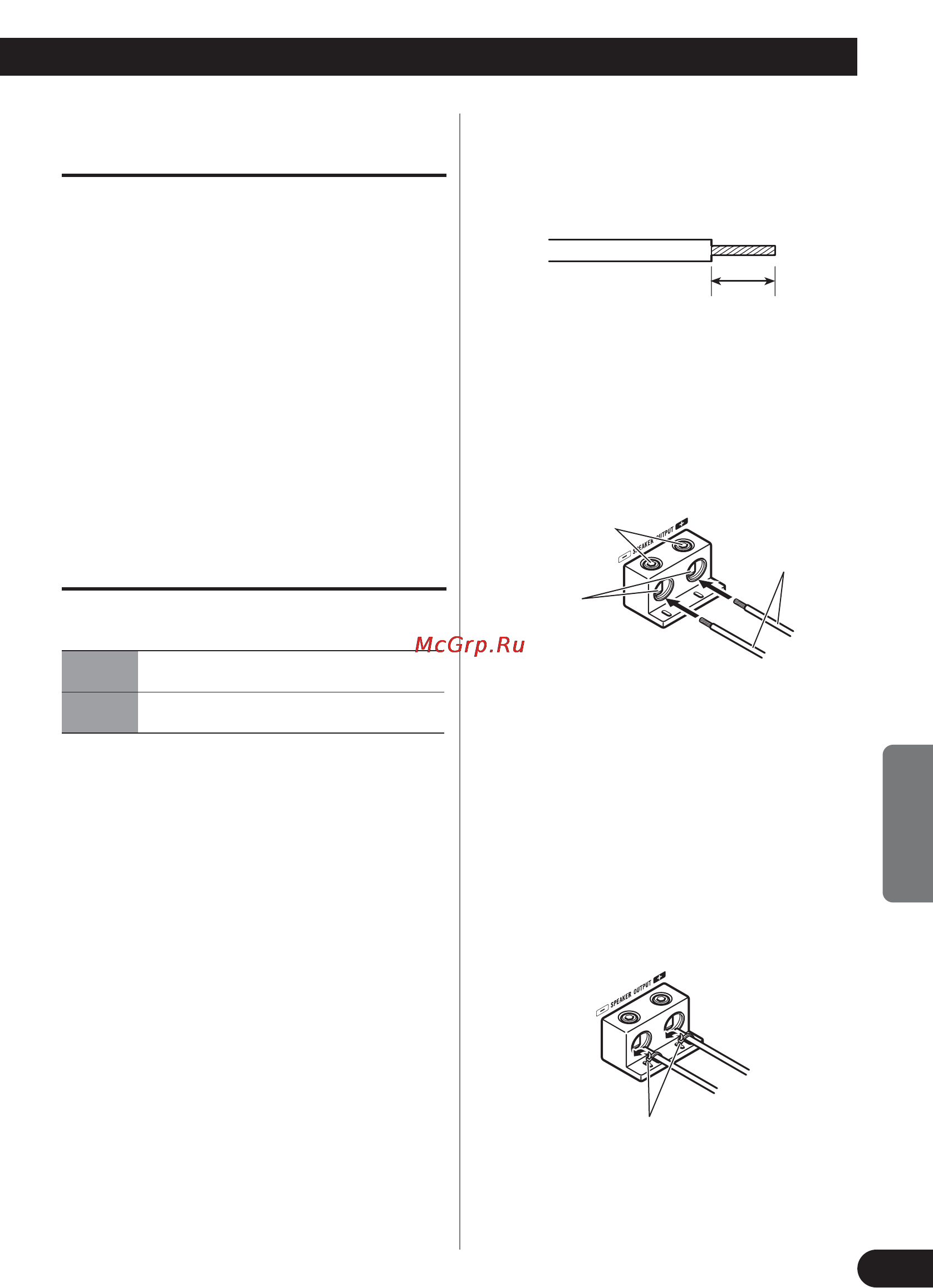

Collegamenti senza saldatura ai
terminali
• Poiché col tempo il cavo si può allentare, è
raccomandabile controllarlo periodicamente e, se
necessario, rinnovarne il bloccaggio.
• L’estremità dei cavi attorcigliati non deve essere
né saldata né vincolata in alcun modo.
• Durante il bloccaggio del cavo è necessario evitare
di interessarne la guaina isolante.
• Per allentare e serrare la vite dei terminali
dell’amplificatore si può far uso della chiavetta
esagonale a brugola fornita in dotazione. I cavi
devono essere saldamente bloccati nel terminale
con l’apposita vite. Tuttavia, poiché l’eccessivo
serraggio della vite del terminale del telecomando
del sistema potrebbe danneggiarne il cavo, è nec-
essario prestarvi attenzione osservando il compor-
tamento del cavo stesso durante il bloccaggio.
Come collegare il terminale di
uscita degli altoparlanti
Dimensione dei cavi d’altoparlante
Lunghezza inferiore inferiore inferiore
del cavo a
4,3 m
a
6,4 m
a
10,7 m
Sezione
8 AWG 6 AWG 4 AWG
del cavo
1. Con delle pinzette o un taglierino
rimuovere all’estremità dei cavi d’al-
toparlante circa 18 mm a 20 mm di
guaina isolante.
2. Collegare i cavi degli altoparlanti al
terminale di uscita degli altoparlanti.
• Fissare saldamente i cavi con le viti per
morsetti.
3.
Inserite le fascette fermacavo nelle
fenditure ed avvolgetele attorno ai cavi.
• Avvolgete ora le fascette stesse attorno al
rivestimeno isolante del cavo e non al cavo
spelato.
• Asportare dalle fascette fermacavo le parti in
eccesso.
8
