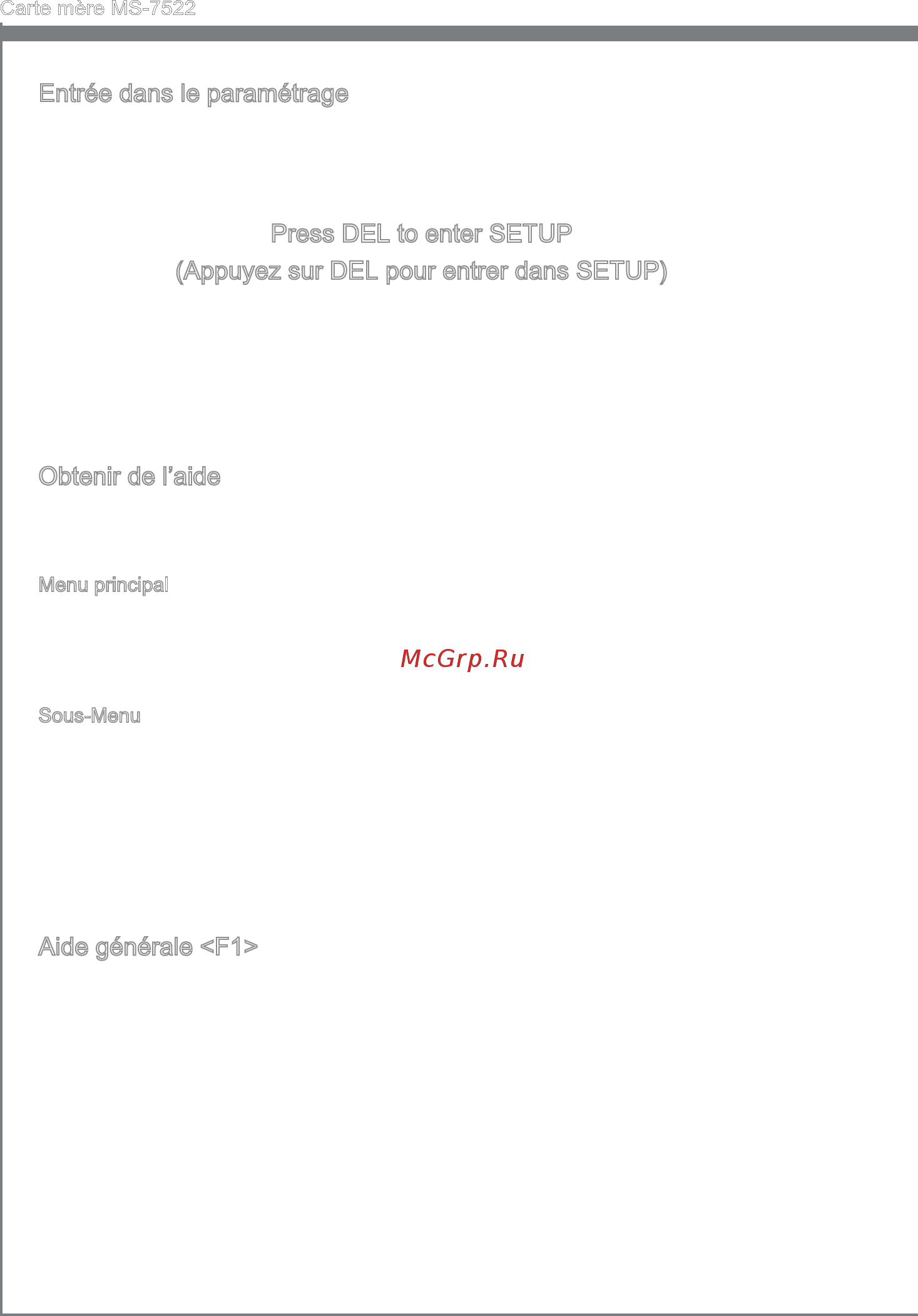

Fr-28
Carte mère MS-7522
Entrée dans le paramétrage
Allumez l’ordinateur et le système lancera le processus POST (Test automatique
d’allumage). Lorsque le message ci-dessous apparaît à l’écran, appuyez sur la touche
<DEL> pour entrer dans les réglages.
Press DEL to enter SETUP
(Appuyez sur DEL pour entrer dans SETUP)
Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore
entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en On
(rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également
redémarrer le système en appuyant simultanément sur les touches <Ctrl>, <Alt>, et
<Delete>.
Obtenir de l’aide
Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître
sera le menu principal.
Menu principal
Le menu principal établit la liste des fonctions de réglage que vous pouvez modier.
Vous pouvez utiliser les èche ( ↑↓ ) pour sélectionner l’objet. La description en ligne
des fonctions de réglages illuminées est achée au bas de l’écran.
Sous-Menu
Si vous avez un symbole de pointeur droit (comme indiqué sur la vue de droite) appa-
raître sur la gauche de certains champs, cela signie qu’un sous-menu peut être lancé à
partir de ce champ. Un sous-menu contient des options supplémentaires. Vous pouvez
utiliser les èche ( ↑↓ ) pour illuminer le champ puis appuyez sur <Enter> pour faire
apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour
saisir des valeurs et vous déplacer d’un champ à un autre à l’intérieur d’un sous-menu.
Si vous souhaitez revenir au menu principal, appuyez juste sur <Esc>.
Aide générale <F1>
Le programme de réglages BIOS fournit un écran d’aide générale. Vous pouvez faire
apparaître cet écran à partir de n’importe quel menu en appuyant simplement sur <F1>.
L’écran d’aide donne une liste des touches appropriées à utiliser et les sélections pos-
sibles pour l’objet illuminé. Appuyez sur <Esc> pour quitter l’écran d’aide.
