En-4
MS-7522 Mainboard
RE SE T

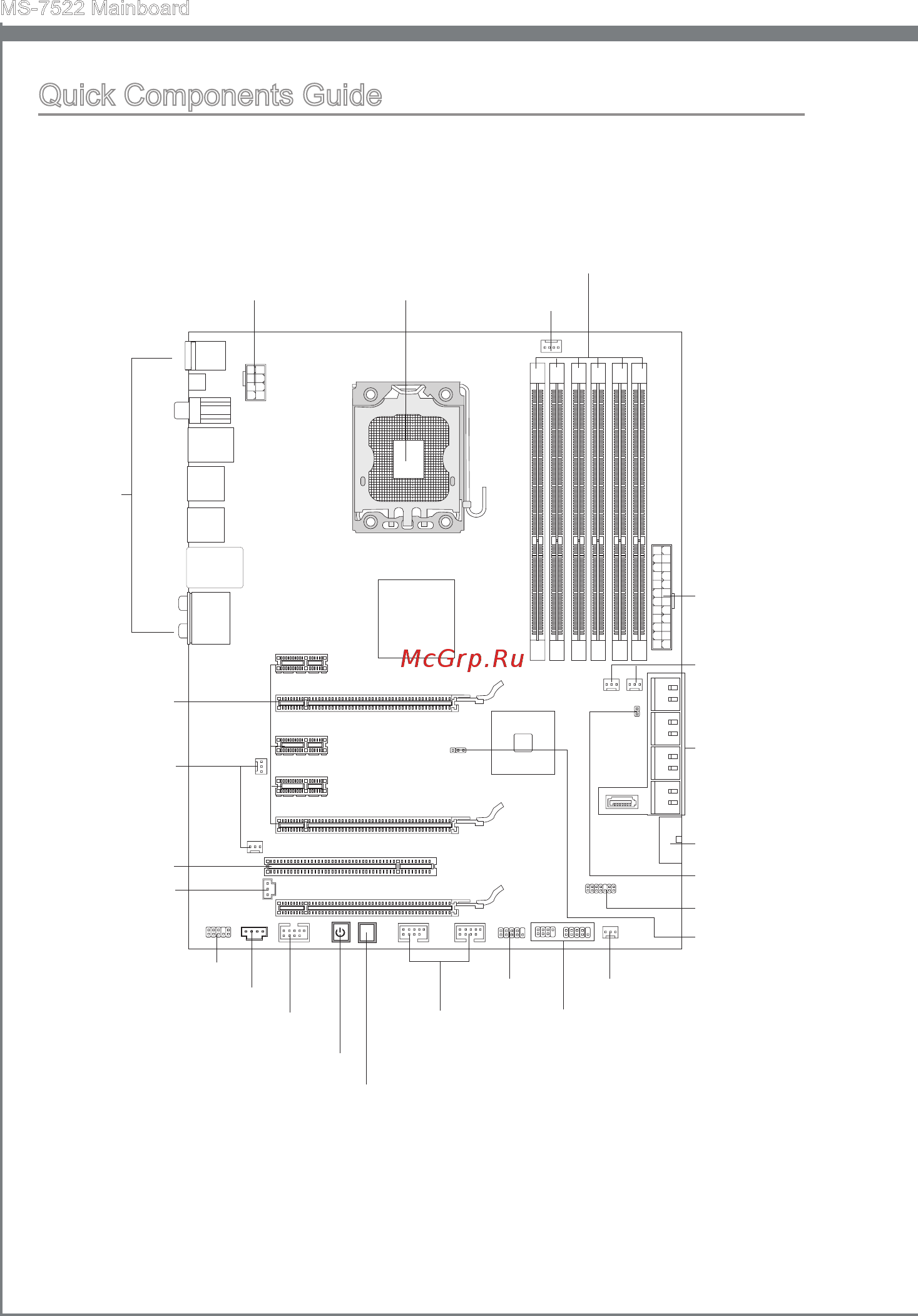

Quick Components Guide
Back Panel,
En-14
CPU, En-6
DDR3, En-10
JPWR3, En-13
CPUFAN, En-17
SYSFAN2/5, En-17
SYSFAN1/3, En-17
JPWR1, En-13
SATA, En-16
JUSB3, En-18
JCI1, En-21
JTPM1, En-20
SYSFAN4, En-17
JFP1, JFP2, En-20
JBAT1, En-22
JCOM1, En-17
JUSB1,2 En-18
Reset Button, En-23
Power Button, En-23
J1394_1, En-19
JCD1, En-17
JAUD1, En-21
JSP1, En-19
PCIE, En-24
PCI, En-24
