Ru-16
MS-7522 Системная плата
Коннекторы

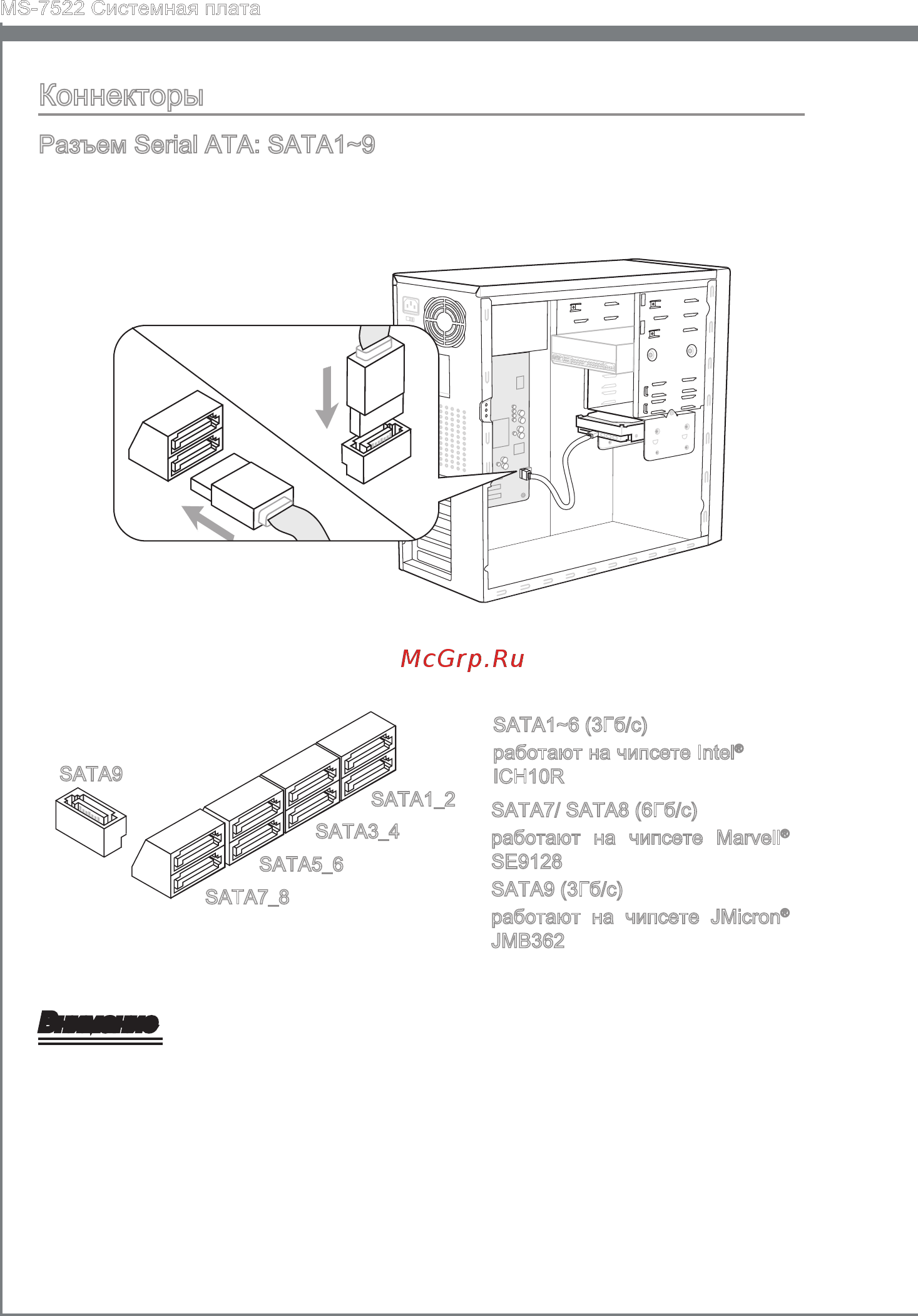

Разъем Serial ATA: SATA1~9
Данный разъем является высокоскоростным портом интерфейса Serial ATA.
Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.
* Компоненты системной платы в изображении только для справки.
SATA5_6
SATA3_4
SATA1_2
SATA1~6 (3Гб/с)
работают на чипсете Intel
®
ICH10R
SATA7/ SATA8 (6Гб/с)
работают на чипсете Marvell
®
SE9128
SATA7_8
SATA9
SATA9 (3Гб/с)
работают на чипсете JMicron
®
JMB362
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае
могут возникнуть потери данных при передаче.
