Ru-32
MS-7522 Системная плата

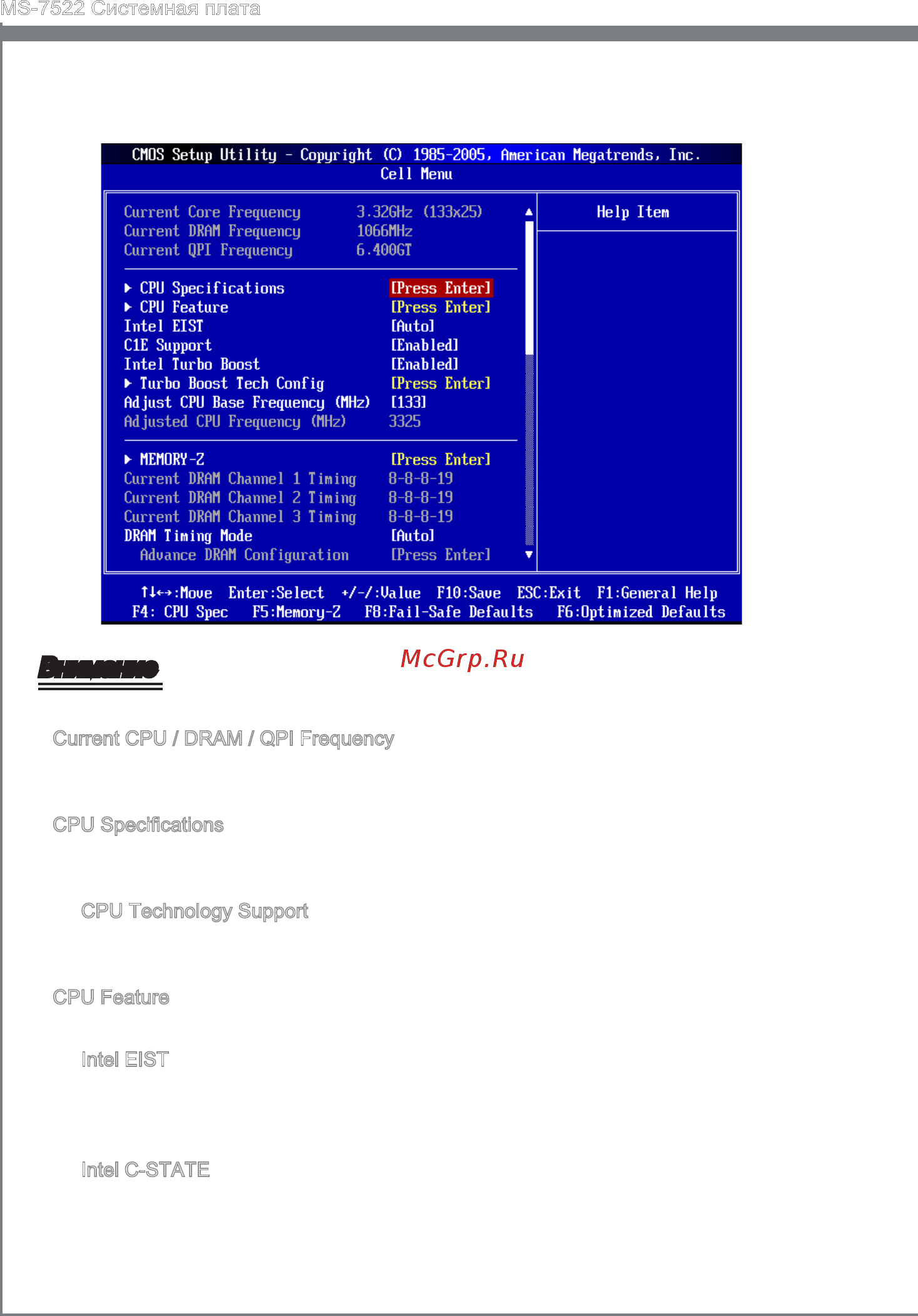

Представляем Cell Menu: Это меню предназначено для опытных пользователей
и предоставляет возможности для разгона системы.
4.
Внимание
Не меняйте эти настройки, если вы не знакомы с данным чипсетом.
Current CPU / DRAM / QPI Frequency
Эти пункты показывают текущую частоту CPU и скорость памяти и QPI. Только
для чтения.
CPU Specications
Нажмите <Enter> для входа в подменю. В подменю показана информация об
установленном CPU.
CPU Technology Support
Нажмите <Enter> для входа в подменю. В подменю показаны технологии,
которые поддерживает установленый CPU. Только для чтения.
CPU Feature
Нажмите <Enter> для входа в подменю:
Intel EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень
производительности микропроцессора. Этот пункт появляется после установки
процессора, который поддерживает технологию SpeedStep.
Intel C-STATE
C-state - это технология управления питанием, при ктивации которой
значительно падает энерго потребление процессора в спящем режиме. Этот
пункт доступен только при использовании CPU с поддержкой технологии C-
state.
▶
▶
▶
▶
▶
▶
