Ru-18
MS-7522 Системная плата

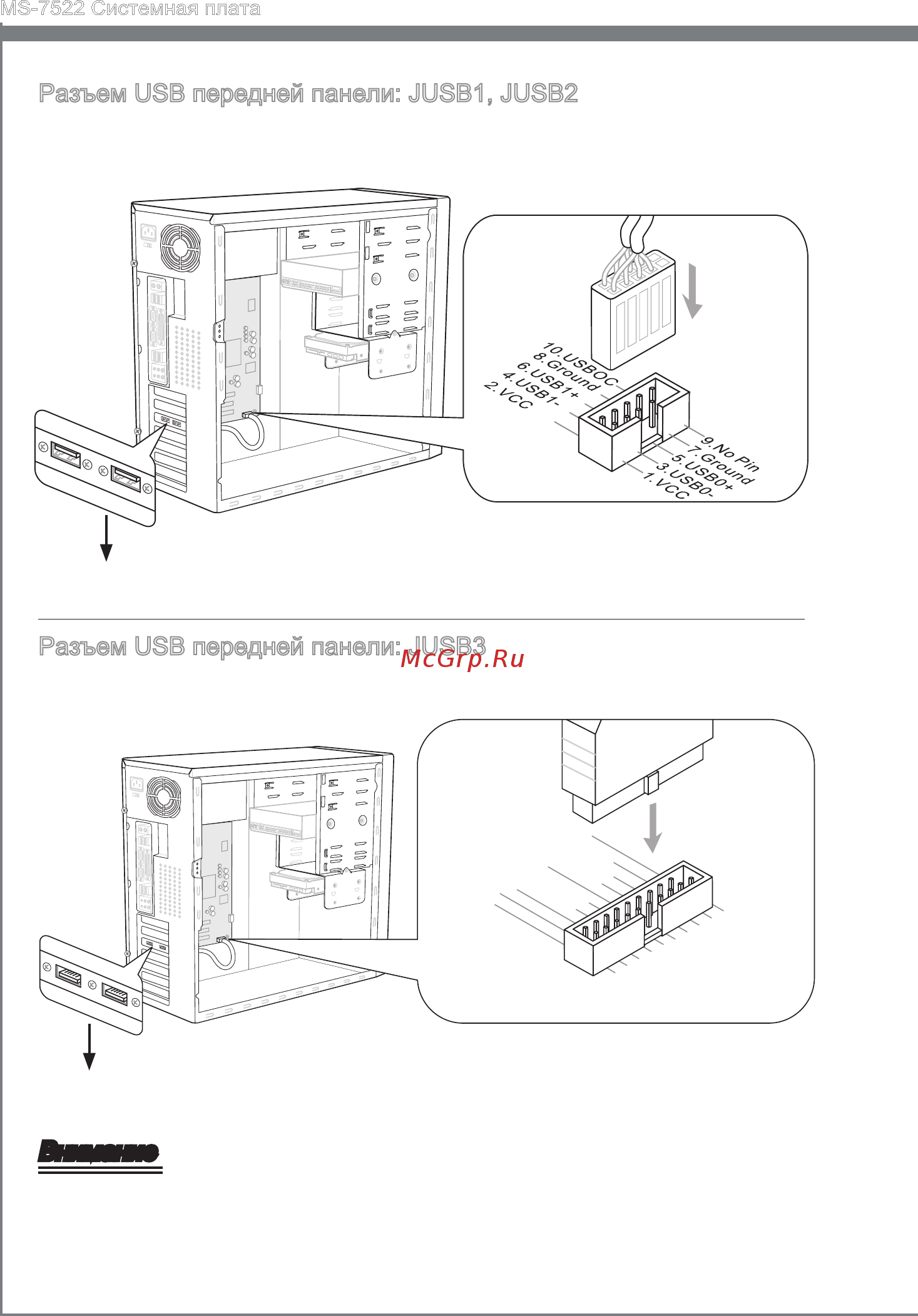

Разъем USB передней панели: JUSB1, JUSB2
Разъем, соответствует спецификации Intel
®
I/O Connectivity Design, идеально
подходит для подключения таких высокоскоростных периферийных устройств, как
USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные.
* Компоненты системной платы в изображении только для справки.
Выносная планка USB 2.0
(опционально)
Разъем USB передней панели: JUSB3
Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка
скорости передачи данных до 5 Gbit/s (SuperSpeed).
1
15V
5.
USB3_TX3_C_DN
4
.Ground
3.USB3_RX3_DP
2.USB3_RX3_DN
1
.FUSB_VCC2
10.NC
9.SBD0+
8.SBD0-
7
.Ground
6.USB3_TX3_C_DP
20.No
Pi
n
19.FUSB_VCC1
18.USB3_RX4_DN
17.USB3_RX4_DP
16.Ground
15.USB3_TX4_C_DN
14.USB3_TX4_C_DP
13.Ground
12.SBD1-
11
.
SBD1+
* Компоненты системной платы в изображении только для справки.
Выносная планка USB 3.0
(опционально)
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить
кабель USB 3.0 к разъему USB 3.0.
•
•
