De-7
Deutsch

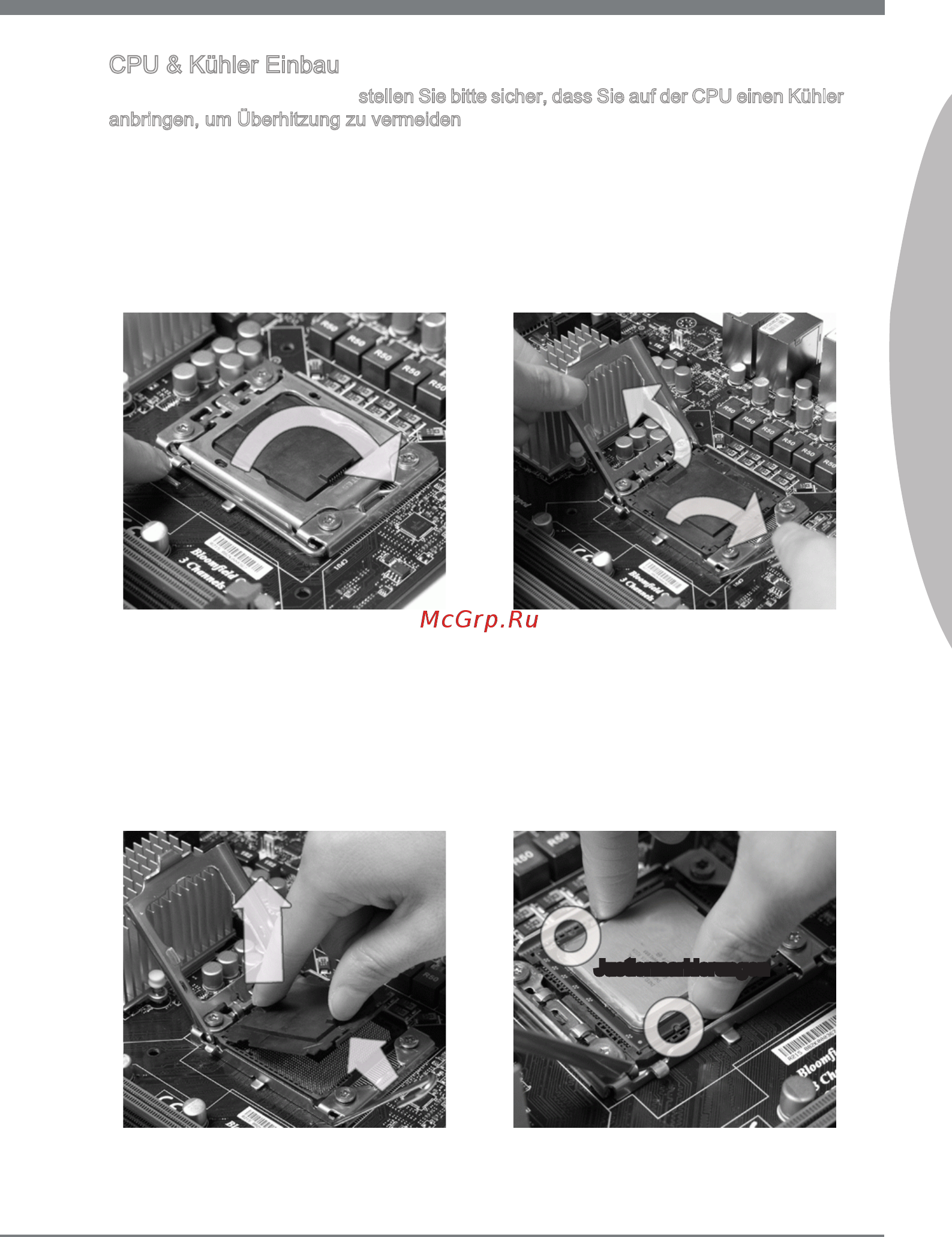

CPU & Kühler Einbau
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler
anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmel-
eitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine
Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu instal-
lieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.
Önen Sie den Sockelverschlussheb-
el.
1.
Klappen Sie den Hebel ganz auf
und önen Sie die Metallver-
schlussklappe.
2.
Der CPU-Sockel besitzt zum Schutz
eine Plastikabdeckung. Lassen Sie
vor der Installation diese Schutz-
kappe auf dem Sockel um Schäden
zu vermeiden. Entfernen Sie die
Kappe (Wie der Pfeil zeigt).
3. Vergewissern Sie sich anhand der
Justiermarkierungen und dem gel-
ben Dreieck, daß die CPU in der
korrekten Position ist. Setzen Sie an-
schließend die CPU in den Sockel.
4.
Justiermarkierungen
