Ru-14
MS-7522 Системная плата
Задняя панель
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Кнопка очистки CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая данные
о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при включении. Если требуется
очистить CMOS память и стереть данные о конфигурации системы, нажмите эту
кнопку.
Внимание
Перед сбросом данных CMOS убедитесь в том, что питание системы
выключено.
После нажатия кнопки и стриания данных в выключенном состоянии (G3),
система загрузится автоматически.
Разъем коаксиальный S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через коаксиальный кабель.
Разъем оптический S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через оптоволоконный кабель.
Порт IEEE 1394
Этот коннектор позволяет подключить порты IEEE1394 на выносной планке
IEEE1394.
▶
▶
•
•
▶
▶
▶

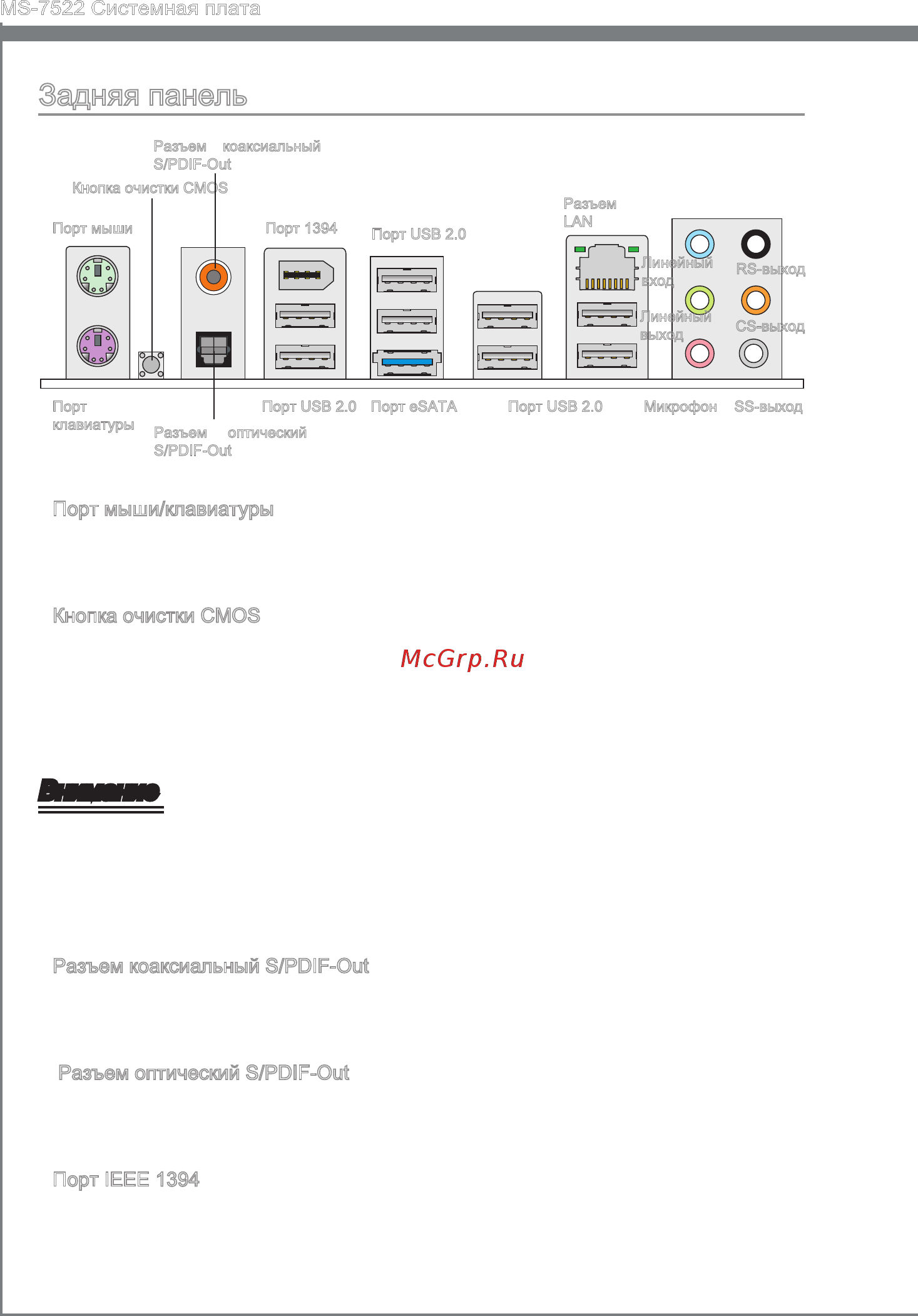

Порт
клавиатуры
Разъем
LAN
Порт USB 2.0
Порт 1394
Порт eSATA
Порт мыши
Кнопка очистки CMOS
Разъем оптический
S/PDIF-Out
Разъем коаксиальный
S/PDIF-Out
Линейный
вход
Линейный
выход
Микрофон
RS-выход
CS-выход
SS-выходПорт USB 2.0Порт USB 2.0
