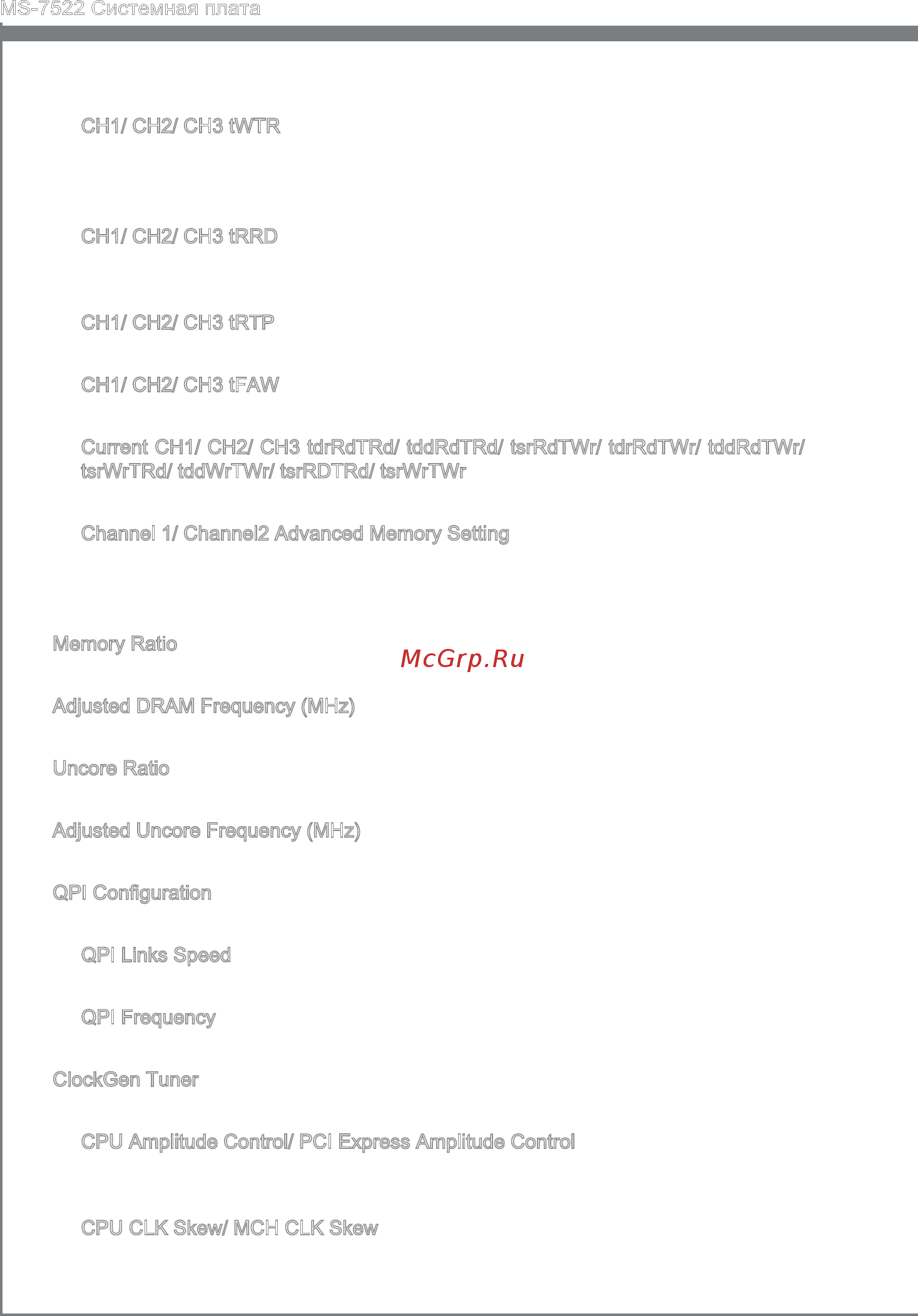

Ru-36
MS-7522 Системная плата
ячейки памяти.
CH1/ CH2/ CH3 tWTR
Минимальная временная задержка между выполнением команды записи и
началом команды считывания столбца. Позволяет системе ввода/вывода
сбросить напряжения на усилителях считывания.
CH1/ CH2/ CH3 tRRD
Он определяет задержку перехода от активного-к-активному состоянию для
разных банков.
CH1/ CH2/ CH3 tRTP
Временный интервал между командами чтения и предзаряда.
CH1/ CH2/ CH3 tFAW
Этот пункт используется для установки таймингов tFAW.
Current CH1/ CH2/ CH3 tdrRdTRd/ tddRdTRd/ tsrRdTWr/ tdrRdTWr/ tddRdTWr/
tsrWrTRd/ tddWrTWr/ tsrRDTRd/ tsrWrTWr
Эти пункты показывают дополнительные тайминги DRAM.
Channel 1/ Channel2 Advanced Memory Setting
Установка в [Auto] позволяет BIOS автоматически определять дополнительные
тайминги памяти. Установка в [Manual] позволяет установить следующие
дополнительные тайминги памяти.
Memory Ratio
Этот пункт позволяет установить множитель памяти.
Adjusted DRAM Frequency (MHz)
Этот пункт показывает текущую частоту памяти DDR. Только для чтения.
Uncore Ratio
Этот пункт позволяет установить множитель частоты uncore.
Adjusted Uncore Frequency (MHz)
Этот пункт показывает текущую частоту uncore. Только для чтения.
QPI Conguration
Нажмите <Enter> для входа в подменю.
QPI Links Speed
Этот пункт позволяет выбрать тип скорости передачи QPI.
QPI Frequency
Этот пункт позволяет установить тактовую частоту QPI.
ClockGen Tuner
Нажмите <Enter> для входа в подменю.
CPU Amplitude Control/ PCI Express Amplitude Control
Эти пункты используются для выбора амплитуды тактового сигнала CPU/ PCI
Express.
CPU CLK Skew/ MCH CLK Skew
Эти пункты используются для выбора фазового сдвига тактового сигнала для
CPU/ северного моста. это может улучшить результаты разгона CPU.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
