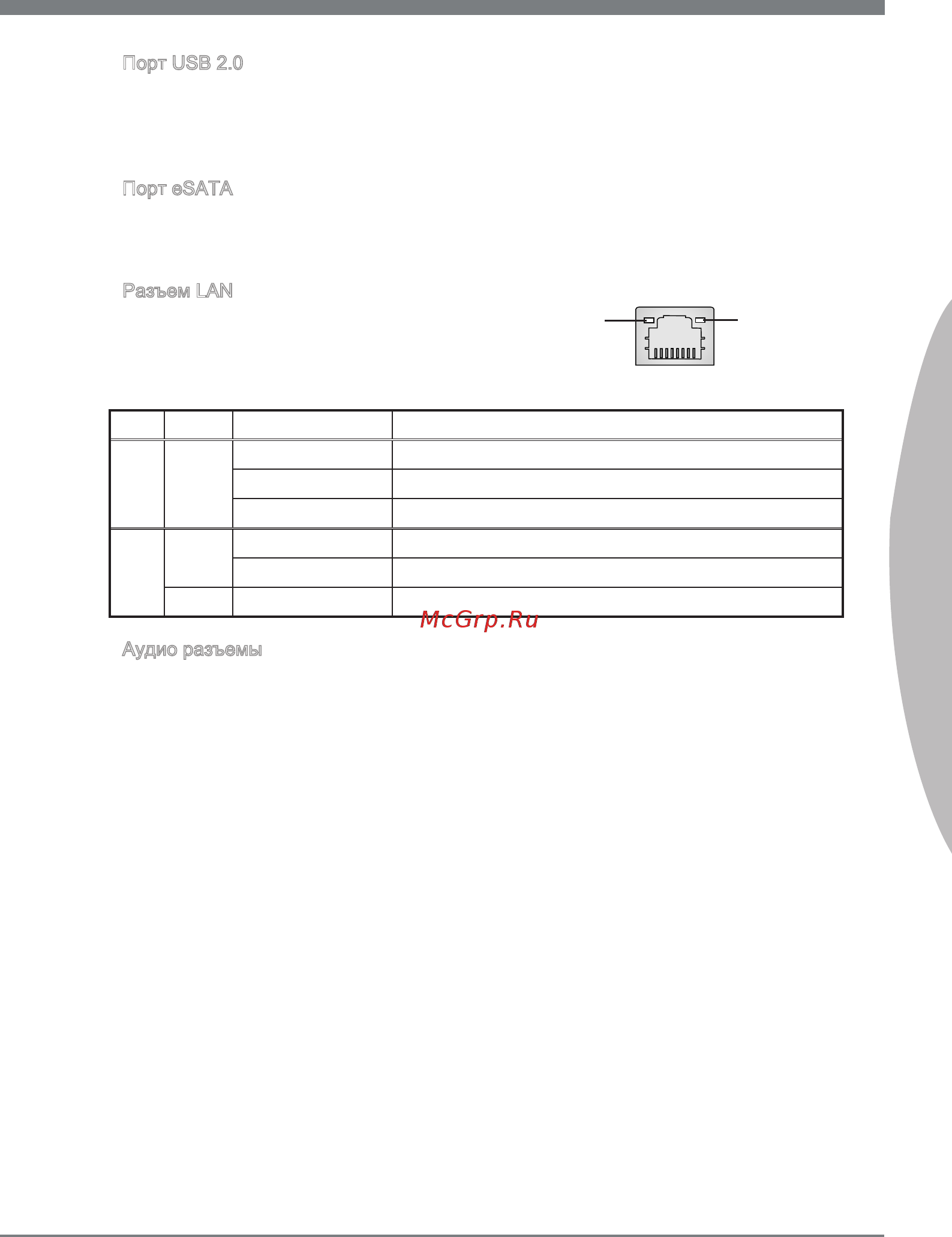

MSI X58A-GD45 [145/170] Русский
![MSI X58A-GD45 [145/170] Русский](/views2/1208923/page145/bg91.png)
Ru-15
Русский
Порт USB 2.0
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (Hi-
Speed).
Порт eSATA
Порт eSATA (External SATA) используется для соединения с внешним устройством
SATA.
Разъем LAN
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN). К нему
подключается кабель локальной сети.
LED Цвет Состояние LED Описание
Лев. Жёлт. Нет LAN соединение не установлено.
Есть(постоянно) LAN соединение установлено.
Есть(ярче & мигает) Связь с другим компьютером по LAN.
Прав.
Зелён. Нет Скорость передачи 10 Мб/с.
Есть Скорость передачи 100 Мб/с.
Оранж. Есть Скорость передачи 1000 Мб/с.
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Вход аудио (Голубой) - Линейный вход, используется для подключения
внешего CD проигрывателя, магнитофона или других звуковых
устройств.
Выход аудио (Зелёный) - Линейный выход для подключения наушников
или колонок.
Микрофон (Розовый) - Разъем для подключения микрофона.
Выход RS (Чёрный) - Выход на задние колонки в режиме 4/ 5.1/ 7.1.
Выход CS (Оранжевый) - Выход на центральную колонку и сабвуфер в
режиме 5.1/ 7.1.
Выход SS (Серый) - Выход на боковые колонки в режиме 7.1.
▶
▶
▶
▶
■
■
■
■
■
■
Жёлт. Зелен./ Оранж.
