Bedarfsgerechtes
Einstellen der Verstärkung
! Die integrierte Schutzfunktion verhindert
eine Betriebsstörung des Geräts und/oder
der Lautsprecher aufgrund einer zu hohen
Ausgabe, einer unsachgemäßen Verwen-
dung oder nicht ordnungsgemäßer An-
schlüsse.
! Bei der Ausgabe eines zu hohen Lautstär-
kepegels unterbricht die Funktion die Aus-
gabe für ein paar Sekunden. Das ist
vollkommen normal. Die Ausgabe wird fort-
gesetzt, sobald der Lautstärkepegel des
Hauptgeräts heruntergesetzt wird.
! Eine Unterbrechung der Tonausgabe kann
auf eine ungeeignete Einstellung der Ver-
stärkungssteuerung verweisen. Um eine
kontinuierliche Tonausgabe bei hohem
Lautstärkepegel des Hauptgeräts zu ge-
währleisten, müssen Sie die Verstärkungs-
steuerung des Verstärkers auf einen
geeigneten Pegel für den max. Preout-Aus-
gabepegel des Hauptgeräts einstellen, so-
dass die Lautstärke unverändert und jeder
exzessive Ausgabepegel unter Kontrolle
bleibt.
! Trotz einer geeigneten Lautstärkeeinstel-
lung und sachgerechter Verstärkungsein-
stellungen kommt es regelmäßig zu
Unterbrechungen der Tonausgabe durch
das Gerät. In diesem Fall sollten Sie sich an
eine Pioneer-Kundendienststelle in Ihrer
Nähe wenden.

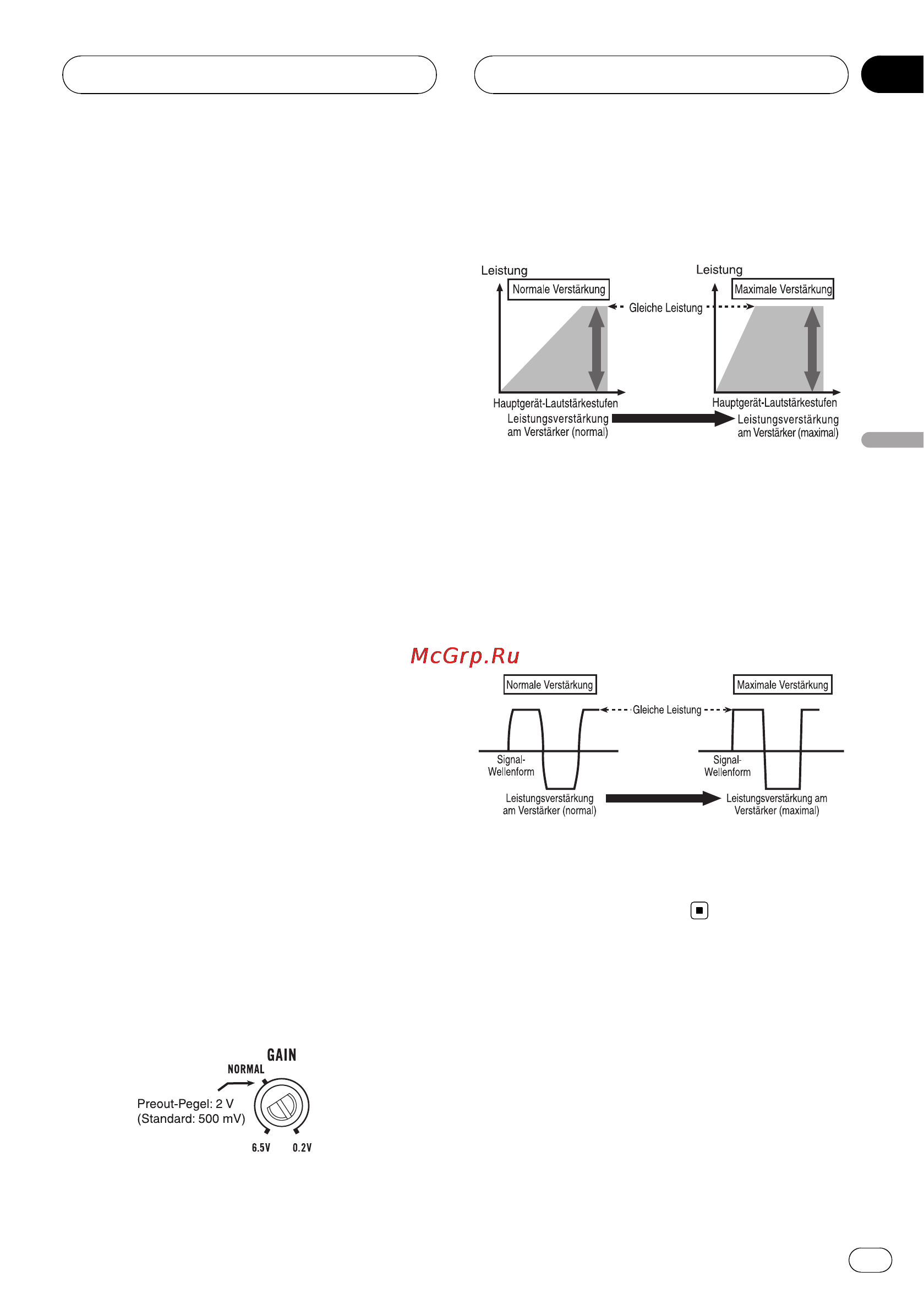

Verstärkungssteuerung für dieses
Gerät
Die obige Abbildung zeigt die Verstärkungs-
einstellung NORMAL.
Beziehung zwischen der Verstärkung
durch den Verstärker und der
Ausgabeleistung des Hauptgeräts
Bei einer unsachgemäßen Erhöhung der Ver-
stärkung durch den Verstärker nimmt ganz
einfach die Tonverzerrung zu, bei geringer Lei-
stungssteigerung.
Signalwellenform bei der Ausgabe mit
hohem Lautstärkepegel und aktiver
Verstärkungssteuerung des
Verstärkers
Die Signalwellenform wird bei hoher Ausgabe
verzerrt. Wenn Sie die Verstärkung durch den
Verstärker erhöhen, wird nur eine geringfügige
Leistungsänderung erzielt.
Einstellen des Geräts
De
31
Abschnitt
Deutsch
02
