Pioneer GM-5400T [89/96] Подключение устройств
![Pioneer GM-5400T [89/96] Подключение устройств](/views2/1002136/page89/bg59.png)

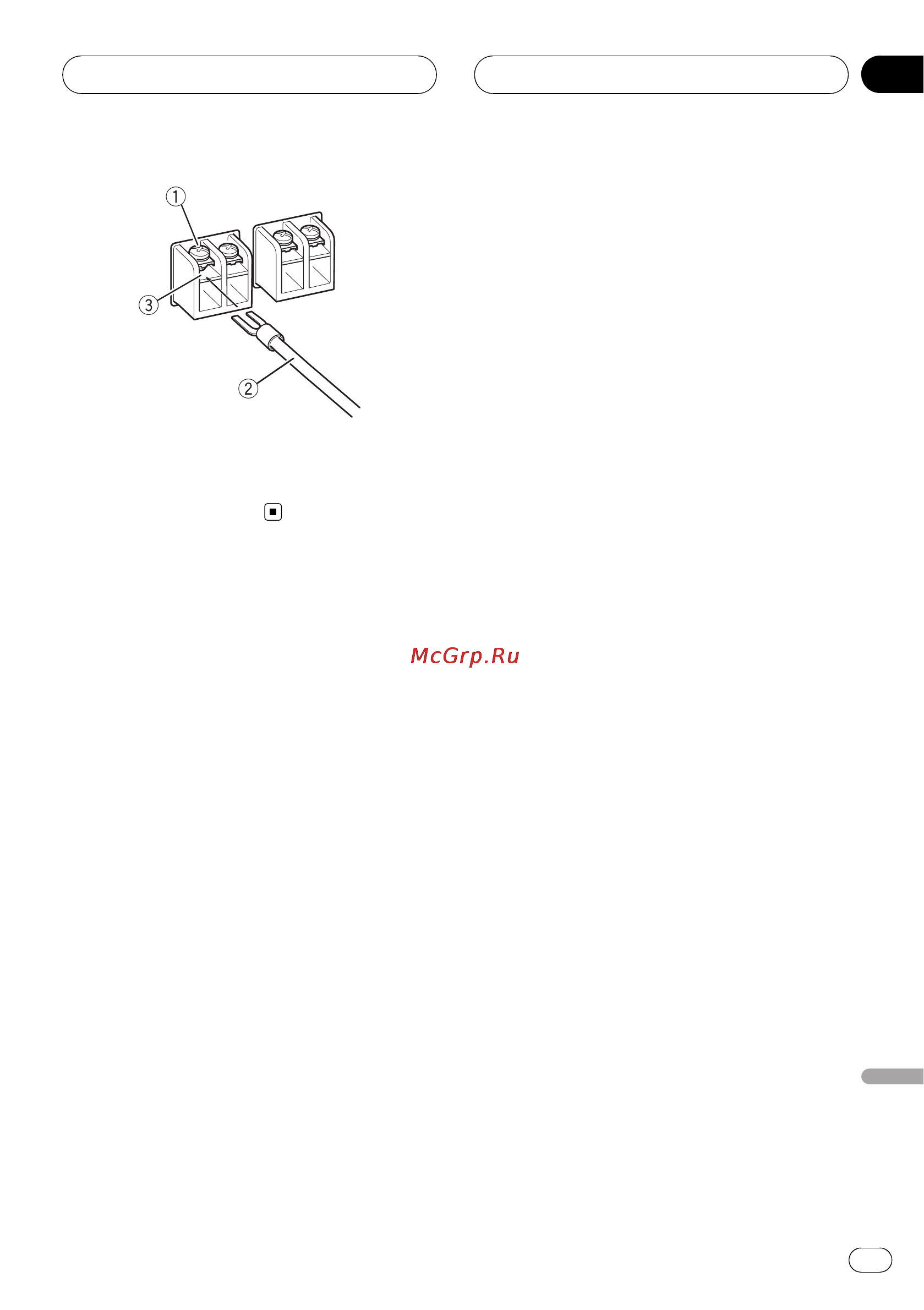

1 Клеммные винты
2 Провода громкоговорителей
3 Выходные клеммы для подключения
громкоговорителей
Подключение устройств
Ru
89
Раздел
03
Русский
