3 Terminale di alimentazione
4 Viti terminali
5 Cavo batteria
6 Cavo di messa a terra
7 Cavo telecomando sistema

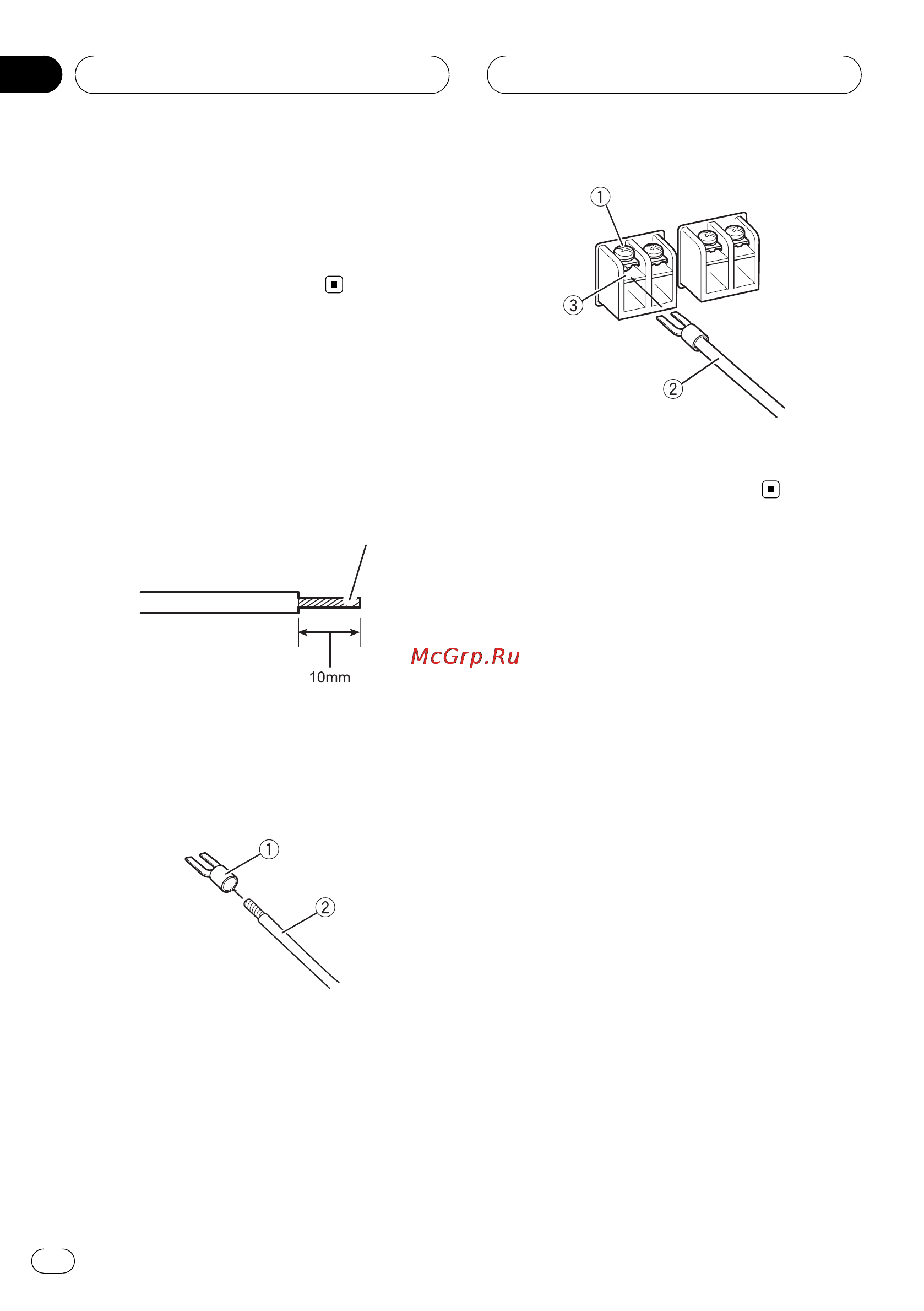

Collegamento dei terminali
di uscita altoparlanti
1 Utilizzando pinze o una taglierina,
esporre le estremità dei cavi degli altopar-
lanti di circa 10 mm e torcerle.
Torcere
2 Applicare i capocorda alle estremità dei
cavi degli altoparlanti. I capocorda non
sono forniti.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda
2 Cavo altoparlanti
3 Collegare i cavi degli altoparlanti ai ter-
minali di uscita altoparlanti.
Fissare saldamente i cavi degli altoparlanti
con le viti terminali.
1 Viti terminali
2 Cavi altoparlanti
3 Terminali di uscita altoparlanti
Collegamento delle unità
It
62
