Pioneer GM-5400T [74/96] De toestellen aansluiten
![Pioneer GM-5400T [74/96] De toestellen aansluiten](/views2/1002136/page74/bg4a.png)

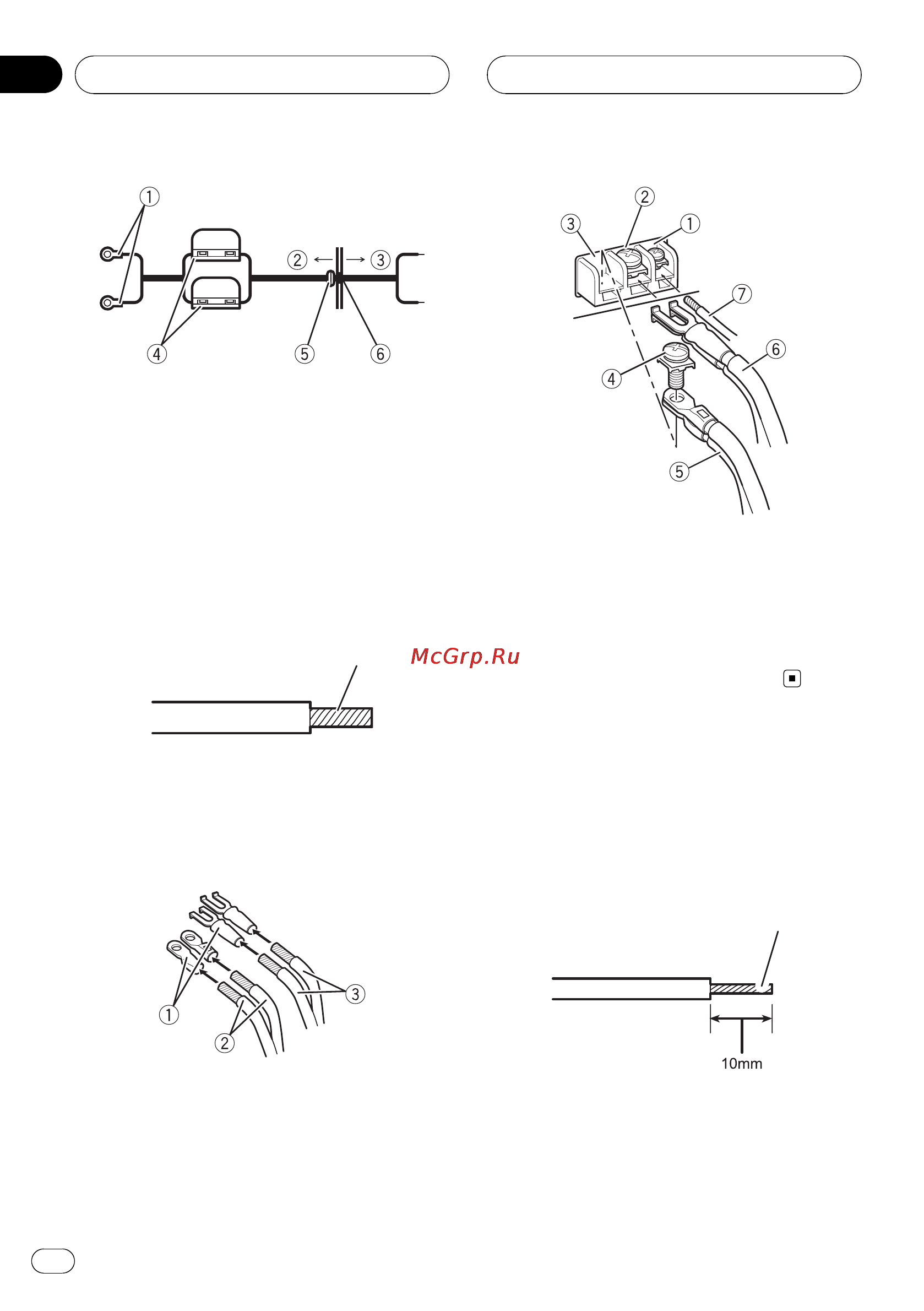

1 Positieve (+) pool
2 Motorcompartiment
3 Interieur van het voertuig
4 Zekering (30 A) × 2
5 Maak de rubberen bevestigingsring vast op
de carrosserie van het voertuig.
6 Boor een opening van 14 mm in de carros-
serie.
2 Vervlecht de accukabel, aardkabel en
kabel van de systeemafstandsbediening.
Vervlecht
3 Bevestig verbindingslippen aan de ka-
beluiteinden. Deze verbindingslippen zijn
niet meegeleverd.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Verbindingslip
2 Accukabel
3 Aardkabel
4 Sluit de kabels aan.
Schroef de kabels stevig vast.
1 Aansluitpunt systeemafstandsbediening
2 Aardaansluiting
3 Aansluitpunt voeding
4 Schroeven van de aansluitpunten
5 Accukabel
6 Aardkabel
7 Kabel systeemafstandsbediening
De luidsprekeraansluitingen
1 Leg aan de uiteinden van de luidspre-
kerkabels over een lengte van ongeveer 10
mm bloot en vervlecht de blootgelegde
draad.
Vervlecht
2 Bevestig verbindingslippen aan de ka-
beluiteinden. Deze verbindingslippen zijn
niet meegeleverd.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
De toestellen aansluiten
Nl
74
Hoofdstuk
03
