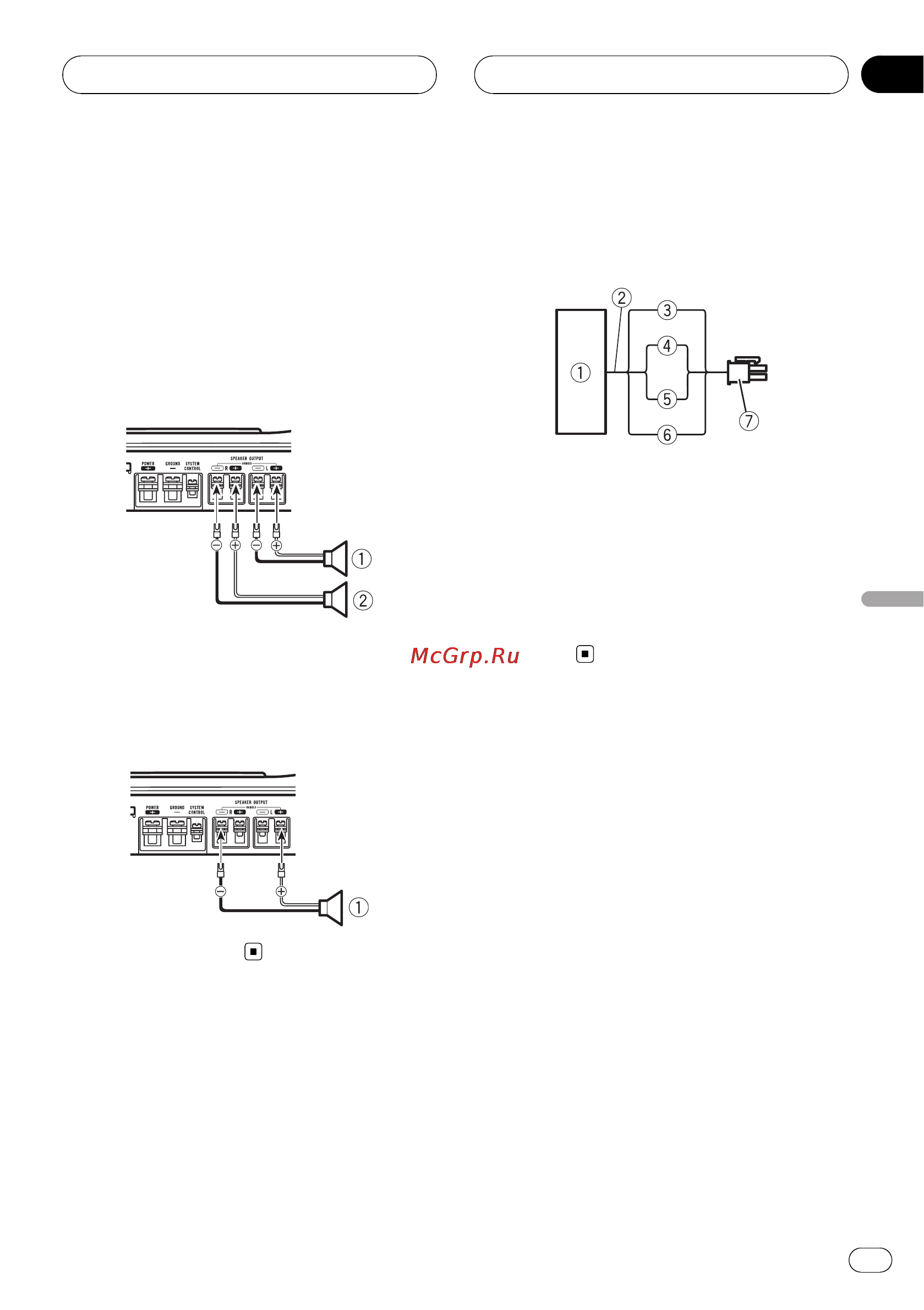

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être

deux canaux (stéréo) ou un canal (mono).

Connectez les fils des haut-parleurs en fonc-

tion du mode selon les illustrations ci-des-

sous.

Sortie deux canaux (stéréo)

1 Haut-parleur (gauche)

2 Haut-parleur (droit)

Sortie un canal

1 Haut-parleur (mono)

Connexions lors de

l’utilisation du fil d’entrée

des haut-parleurs

Connectez les fils de sortie des haut-parleurs

du système stéréo du véhicule à l’amplifica-

teur à l’aide du fil d’entrée des haut-parleurs

fourni.

! Ne connectez pas simultanément l’entrée

RCA et l’entrée des haut-parleurs.

1 Système stéréo du véhicule

2 Sortie des haut-parleurs

3 Gris : + droite

4 Gris/noir : * droite

5 Blanc/noir : * gauche

6 Blanc : + gauche

7 Connecteur d’entrée des haut-parleurs

Vers la borne d’entrée des haut-parleurs de

l’appareil.
