ALPINE X800D-U QRG 68-24567Z45-A (SE)
16-SE
Användarhandledning Anslutningar
Anslutningar

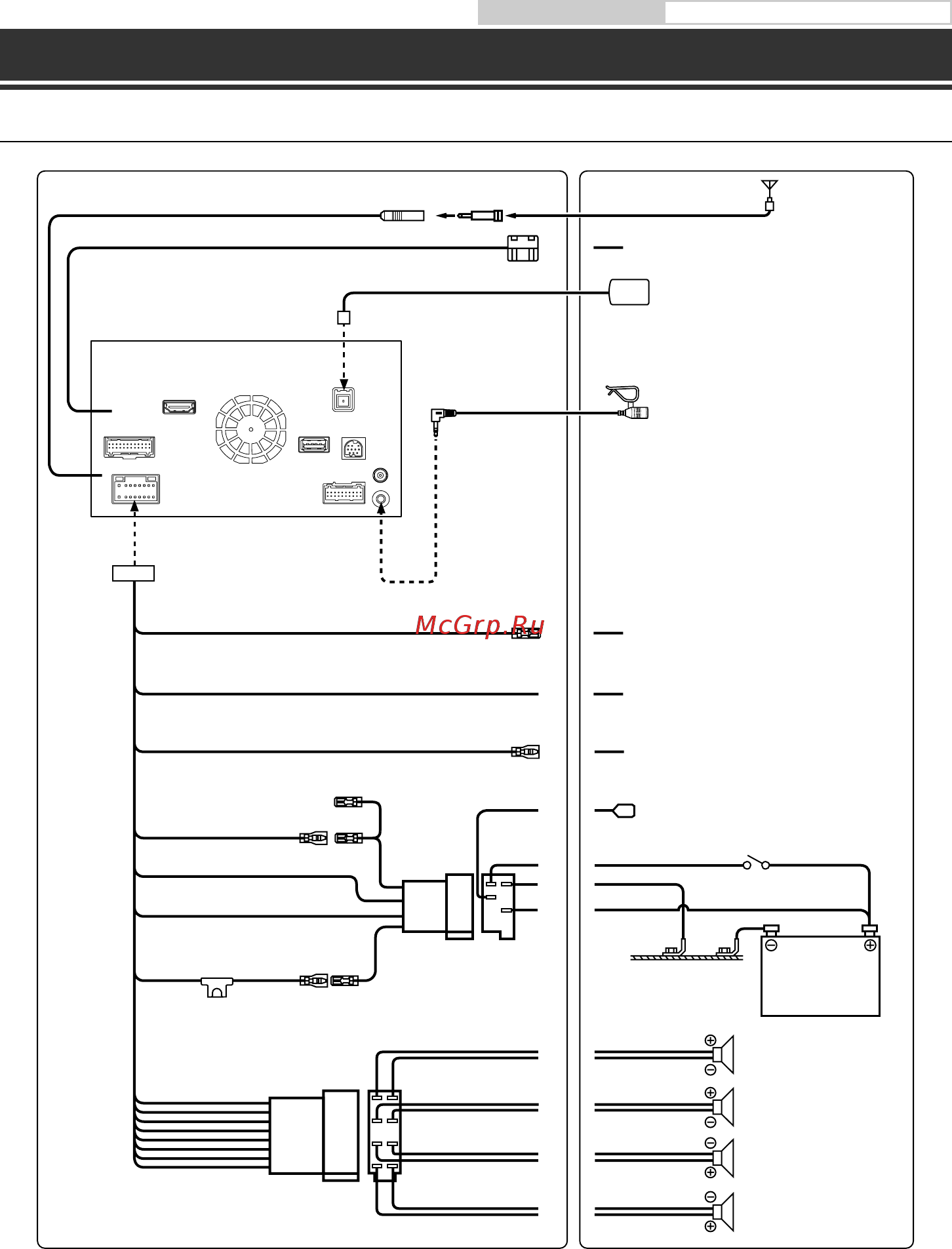

Anslutningar 1/2
Mikrofon (medföljer)
REMOTE TURN-ON
Antenn
(Blå/Vit)
REVERSE
(Orange/Vit)
PARKING BRAKE
(Grön)
(Grön/Svart)
GPS-antenn (medföljer)
Till förstärkare eller equalizer
Till pluspolen på bilens signalkabel för backljuset
Till handbromsens signalkabel
Vänster bak
Vänster fram
Höger fram
Höger bak
Högtalare
(Vit)
(Vit/Svart)
(Grå/Svart)
(Grå)
(Violett/Svart)
(Violett)
Batteri
Tändningslåset
(Gul/Blå)
IGNITION
(Röd)
BATTERY
(Gul)
GND
(Svart)
15A
ISO-antennanslutning
Till motorantenn
POWER ANT
(Blå)
Anslut
Till extern ljudprocessor (PXA-H800 etc.)
