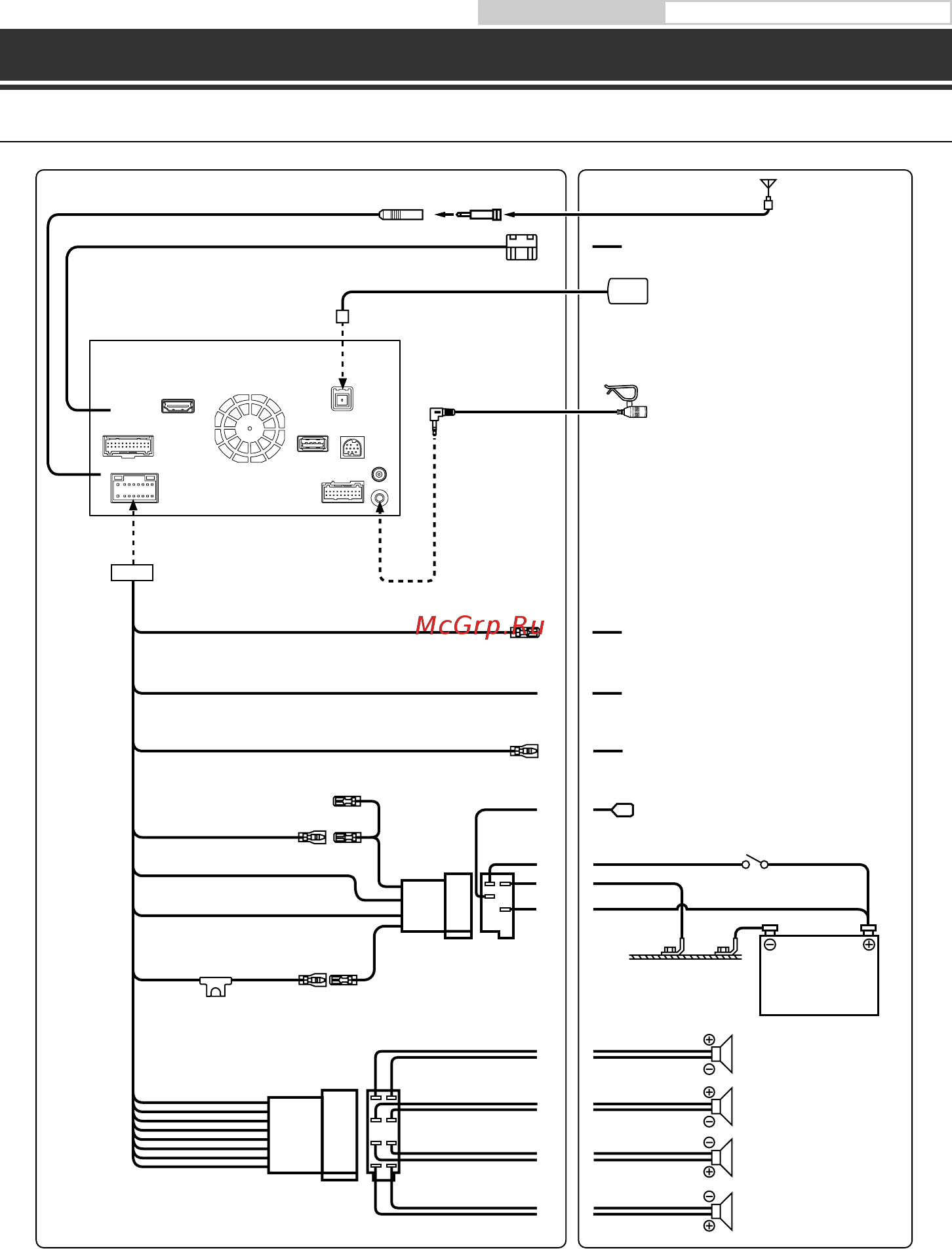

Alpine INE-W987D [18/184] Connections
![Alpine INE-W987D [18/184] Connections](/views2/1223840/page18/bg12.png)
Microphone (Included)
ALPINE X800D-U QRG 68-24567Z45-A (EN)
16-EN
Owner’s manual Connections
Connections
REMOTE TURN-ON
Antenna
(Blue/White)
REVERSE
(Orange/White)
PARKING BRAKE
(Green)
(Green/Black)
GPS Antenna (Included)
To amplifier or equalizer
To plus side of the back lamp signal lead of the car
To the parking brake signal lead
Rear Left
Front Left
Front Right
Rear Right
Speakers
(White)
(White/Black)
(Grey/Black)
(Grey)
(Violet/Black)
(Violet)
Battery
Ignition key
(Yellow/Blue)
IGNITION
(Red)
BATTERY
(Yellow)
GND
(Black)
15A
ISO Antenna Plug
To power antenna
POWER ANT
(Blue)
Connections 1/2
Conne
Con
To external Audio Processor (PXA-H800, etc.)
