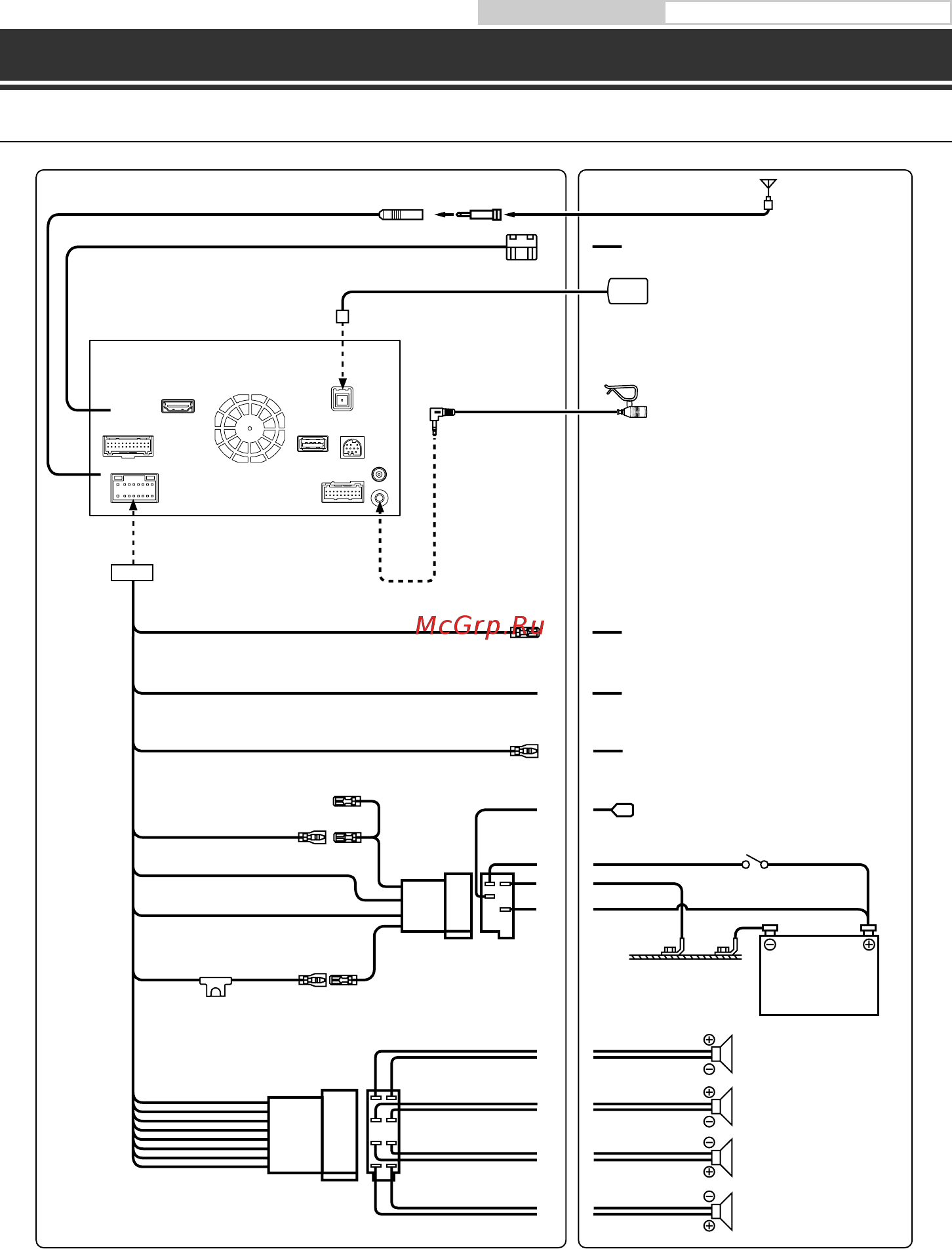

Mikrofon (w zestawie)
REMOTE TURN-ON
Antena
(niebieski/biały)
REVERSE
(pomarańczowy/biały)
PARKING BRAKE
(zielony)
(zielony/czarny)
Antena GPS (w zestawie)
Do wzmacniacza lub korektora
Do strony dodatniej przewodu sygnałowego
lampy cofania samochodu
Do przewodu sygnałowego
hamulca postojowego
Lewy tylny
Lewy przedni
Prawy przedni
Prawy tylny
Głośniki
(biały)
(biały/czarny)
(szary/czarny)
(szary)
(fioletowy/czarny)
(fioletowy)
Akumulator
Kluczyk zapłonu
(żółty/niebieski)
IGNITION
(czerwony)
BATTERY
(żółty)
GND
(czarny)
15A
Wtyczka ISO anteny
Do anteny elektrycznej
POWER ANT
(niebieski)
Do zewnętrznego procesora dźwięku (PXA-H800 itp.)
ALPINE X800D-U QRG 68-24567Z45-A (PL)
16-PL
Instrukcja obsługi Połączenia
Połączenia
Połączenia 1/2
Połąc
z
